如何使熱插拔與電子熔絲相結合

發布時間：2021-01-05 責任編輯：wenwei

【導讀】在zai進jin行xing電dian源yuan設she計ji時shi，經jing常chang會hui產chan生sheng保bao護hu問wen題ti。您nin需xu要yao多duo大da程cheng度du的de保bao護hu？如ru何he實shi施shi保bao護hu？如ru果guo您nin仍reng使shi用yong熔rong絲si進jin行xing保bao護hu，請qing查zha看kan我wo同tong事shi的de博bo客ke更geng新xin您nin的de熔rong絲si。如ru果guo您nin使shi用yong帶dai外wai部buFET的熱插拔控製器進行保護，請繼續閱讀，了解如何利用電子熔絲節省空間。

使用熱插拔控製器的優勢

電子熔絲與熱插拔控製器之間的主要區別是熱插拔是一種能夠驅動外部FET的控製器（如圖1所示）。FET通過熱插拔控製器中的控製邏輯進行開啟和關閉，以調節負載處的電源供應。當感應電阻檢測到過電壓或過電流時，關閉FET可以減輕發生這類故障（圖1RSENSE中的）的情況。某些控製器還會通過故障(FLT)針腳向微型控製器報告故障。

如何使熱插拔與電子熔絲相結合

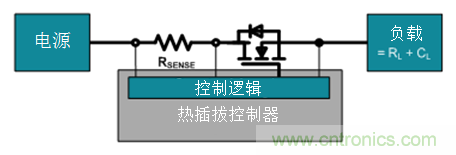

圖1：典型熱插拔控製器方塊圖

由於熱插拔具有外部FET，所以您可以控製任何用於您係統中的FET。替換外部FET和“調整”各種設計具有以下三種優勢：

● 可根據每個項目進行修改的靈活RDSON。

● 電流限製無上限，因此您始終可增加一個較大的FET來提高最大電流。

● 可以在多個項目中使用同一個控製器（必要時可以插拔外部FET）。

集成電子熔絲的優勢

另一方麵，電子熔絲的集成性比熱插拔控製器的集成性更高，可以節省寶貴的電路板空間。如圖2中所示，電子熔絲能夠與感應元件(RSENSE)和外部FET集成。

如何使熱插拔與電子熔絲相結合

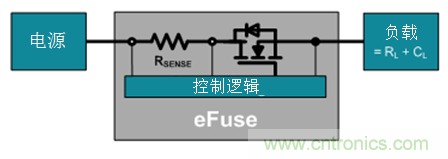

圖2：典型電子熔絲方塊圖

電子熔絲所需的大部分組件為電阻和電容器，通過這些組件您可以自定義電流極限和軟啟動/轉換速率。圖3顯示了建議布置TPS25926（R1、R2和CdVdT為可選項）的位置。

如何使熱插拔與電子熔絲相結合

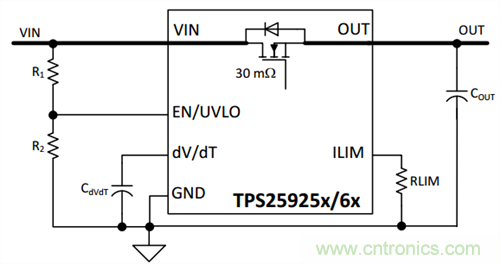

圖3：TPS25926電子熔絲應用示意圖

UL認可的電子熔絲幫助獲得UL認證

電子熔絲帶來的另一個明顯優勢是UL認可。對於需要UL認證的產品，使用UL認可的電子熔絲（通過UL2367認可）有助於推進係統級的UL認證。工業係統設計師還可利用電子熔絲創建低功耗電路（符合UL 60730 (IEC 60335-1)）。

許多電子熔絲也通過UL 60950認可，即當電流極限電阻短路或與電子熔絲斷開連接時，它仍能夠運轉。電子熔絲中編程的“默認”低電流極限能夠確保實現熔絲的安全故障。
