下麵通過一些實驗來了解該模塊的實際物理特性。

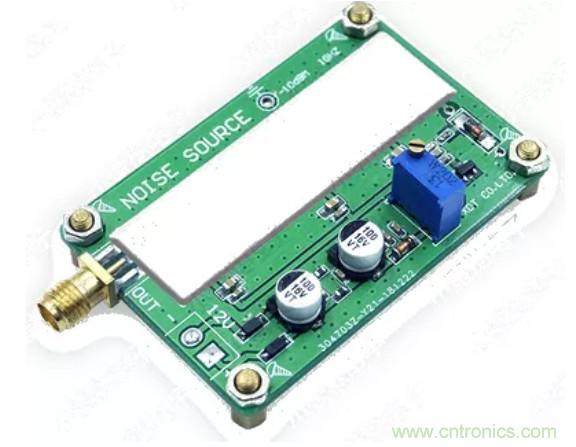

▲ 二極管噪聲源模塊

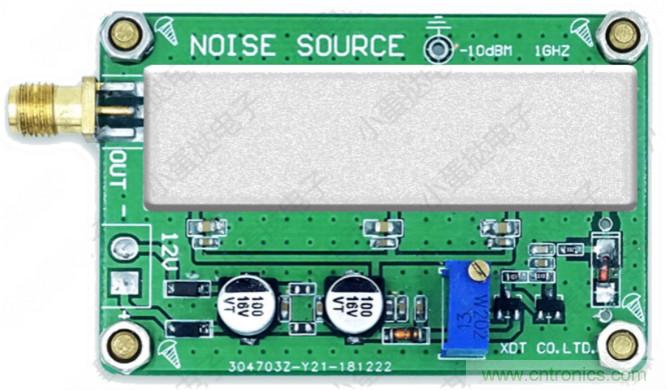

▲ 二極管噪聲源模塊外觀



※ 模塊的說明指標



1. 基本特性



原理方案： 晶體管guan恒heng流liu源yuan驅qu動dong噪zao聲sheng二er極ji管guan產chan生sheng寬kuan帶dai噪zao聲sheng源yuan。再zai用yong高gao增zeng益yi精jing密mi放fang大da器qi把ba型xing號hao發fa達da，使shi得de其qi輸shu出chu噪zao聲sheng頻pin譜pu更geng密mi度du更geng加jia均jun衡heng，富fu頓dun更geng加jia平ping台tai。輸shu入ru電dian壓ya： DC12V輸出頻率：  0-1GHz (-3dB)輸出電平： 0dBm輸出阻抗： 50Ω（±10Ω）輸出接口： SMA

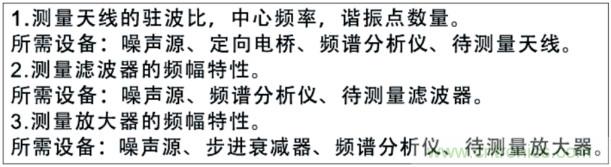

2. 應用舉例





※ 模塊實測指標



1. 模塊靜態功耗



施加12V工作電壓，模塊的靜態工作電流：180mA。



2.輸出頻譜



使用DSA815頻譜儀測量模塊的輸出頻譜。



RBW=VBW=10kHz

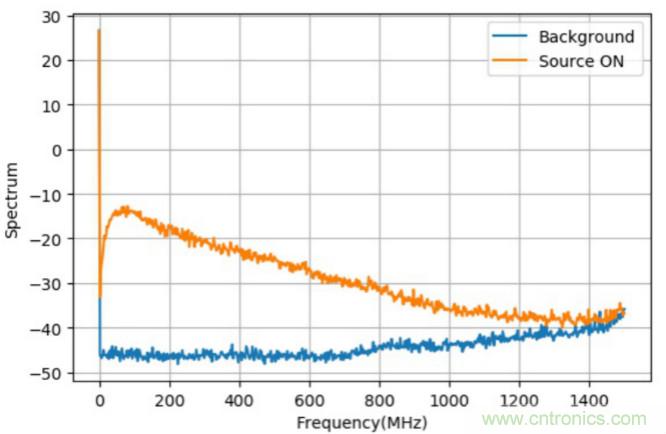

▲ 將噪聲發生器的輸出與背景噪聲合並在一起的數據

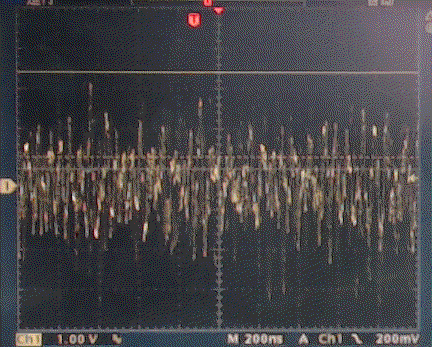

▲ 輸出噪聲的波形



3. 對比標準信號源的噪聲



對比 DS345[2] 信號源輸出頻譜與由二極管噪聲模塊所產生的噪聲頻率的對比。



下麵是將DS345輸出噪聲設置在0dBm
，在0~100MHz之內的頻譜對比。

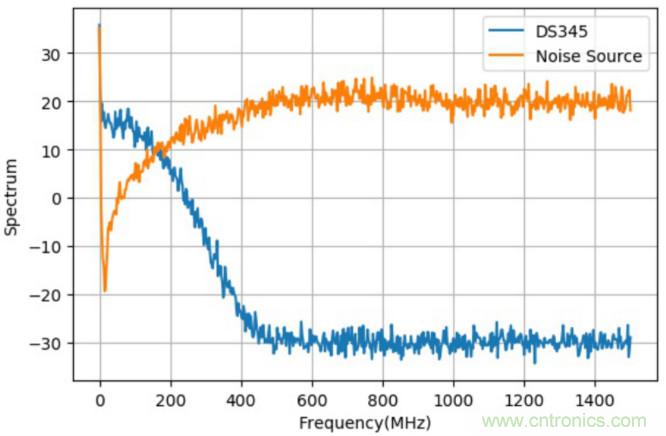

▲ 對比DS345標準噪聲源以及本二極管噪聲模塊的頻譜



※ 結論



本文簡單測試了購買得到的基於二極管的噪聲源輸出信號的的頻譜範圍
，顯示了它的優越的頻譜帶寬性能。



參考資料



[1] 二極管噪聲源: https://item.taobao.com/item.htm?_u=1nvskcd0045&id=587367348555

[2] DS345: https://www.thinksrs.com/products/ds345.html
