與之形成鮮明對比的是
，RS-485是一種使用差分信號傳輸的平衡接口，從而讓其擁有較高的共模噪聲抗擾性。因此，延長RS-232數據鏈路傳輸距離和實現多總線節點連接，要求通過接口轉換器將其轉換為RS-485信號（參見圖1）。

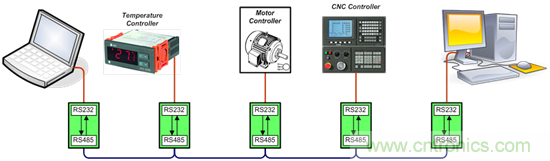

圖 1 短距
、點對點數據鏈路到遠距、多點網絡的轉換

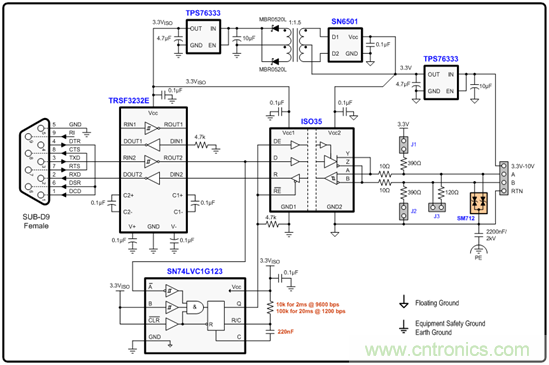

圖2顯示了一個低功耗
、隔離式轉換器設計的原理圖。這裏，一台個人計算機（PC）的RS-232串行端口連接至左側的SUB-D9接口。



圖2 使用自動選向控製的隔離式RS-232到RS-485轉換器。



個人計算機串行端口包含一個RS-232驅動器和接收器芯片，芯片將其內部5V邏輯信號轉換為接口處更高的±8V到±13V電平。這些高壓總線信號再通過另一個RS-232芯片轉換回標準邏輯電平
，以同RS-485收發器進行通信。



在發送方向，485收發器將來自RS-232接收器輸出的邏輯信號轉換成差分總線信號。在接收方向
，它將差分總線信號轉換成進入RS-232驅動器輸入端的單端、低壓信號。



RS-485收發器包括一個電容式隔離層，其實現總線端與邏輯控製端之間的電流隔離，從而消除了總線節點之間的接地電流。



在總線端，這種轉換器設計擁有數個確保可靠數據傳輸的元件。跳線J1和J2在總線空載期間激活故障保護偏壓網絡。如果這種轉換器安裝在總線端，則通過跳線J3可以實現一個120歐姆端接電阻器。



yigeshuntaiyizhiqitongguoqianzhijiedidianwei
，baohushoufaqimianshouweixianshuntaiguodianyadesunhai。weilejiangshuntaidianliufenliuzhididianwei，yaoqiushiyongyigegaoyadianrongqi，yizaifudongzongxianjiedihebaohujiedi（PE）之間提供AC耦合。一般而言
，我們使用一條短單芯導線（18 AWG）來實現到PE端或機殼接地的連接。



信號通路隔離還要求電源隔離。這裏，我們通過一個低壓降電壓調節器（LDO）對總線電源（3.3V到10V）進行調節。然後
，把它用於收發器總線電源（Vcc2）和一個隔離式DC/DC轉換器。這種轉換器由變壓器驅動器、隔離變壓器和一個次LDO（為邏輯端電路供電）組成。



更老一點的轉換器設計有時會使用一個請求發送信號（RTS）來將RS-485收發器從接模式切換到發送模式。但是，在一些計算機應用中，RTS生成接口軟件運行在Windows®下，並非實時。因此，如果Windows決定將其處理時間用於另一個應用程序、屏幕保護程序或者殺毒軟件，則RTS可能就無法實時地將收發器切換回接收模式
，因此另一個總線節點所發送的數據便可能會丟失。



圖2suoshizhuanhuanqishejitongguoshixianyizhongzidongxuanxianggongnengxiaochulechuxianshangshuzhuangkuangdekenengxing。zhezhongzidongxuanxiangjiancetongguoyigedanwentaichufaqishixian。chufaqideshuchuyou232接收器輸出觸發為高。默認情況下
，RS-485收發器處於接收模式。當單穩態輸出變為高時
，它便將收發器切換到發送模式。



該單穩態輸出的時間常量由一個R-C網絡定義。數據速率為9600 bps，2ms高態時間時，C = 220 nF，而R = 10 kOhm；數據速率為1200 bps，20ms高態時間時，R = 100 kOhm。當(dang)高(gao)態(tai)時(shi)間(jian)結(jie)束(shu)後(hou)，單(dan)穩(wen)態(tai)輸(shu)出(chu)再(zai)次(ci)回(hui)到(dao)低(di)
，從(cong)而(er)將(jiang)收(shou)發(fa)器(qi)切(qie)換(huan)回(hui)接(jie)收(shou)模(mo)式(shi)。盡(jin)管(guan)自(zi)動(dong)選(xuan)向(xiang)功(gong)能(neng)依(yi)賴(lai)於(yu)數(shu)據(ju)速(su)率(lv)，但(dan)其(qi)仍(reng)然(ran)是(shi)防(fang)止(zhi)數(shu)據(ju)丟(diu)失(shi)的(de)一(yi)種(zhong)可(ke)靠(kao)方(fang)法(fa)。
