電流互感器是基於變壓器的原理對電流進行采樣
，使用CT可以檢測MOSFET或者IGBT的開通電流。CT的快速響應速度使其非常適合於用做峰值電流控製和過流保護控製。但是基於變壓器耦合原理的CT無法感測直流或非常低頻的電流

，從而導致其不能直接檢測工頻AC電流，或因為隻檢測開通電流的間接方法而損失測量精度（沒有關斷電流）。另外，由於CT需要使用鐵氧體磁芯
，體積很難做小，而體積較大的CT又會增大電源開關環路，產生更高的電壓尖峰和噪聲幹擾。



而霍爾效應電流傳感器則是一種精度更高、體積更小的選擇，它可以在直流條件下工作，而且能夠以良好的線性度和精度測量包含了開通和關斷的AC總電流。同時，霍爾效應電流傳感器的體積可以做到SOIC-8的封裝

，同一顆集成IC一樣大小，使PCB的布局更加容易，有助於實現更高的功率密度。



表1對霍爾效應電流傳感器與電流互感器進行了比較。

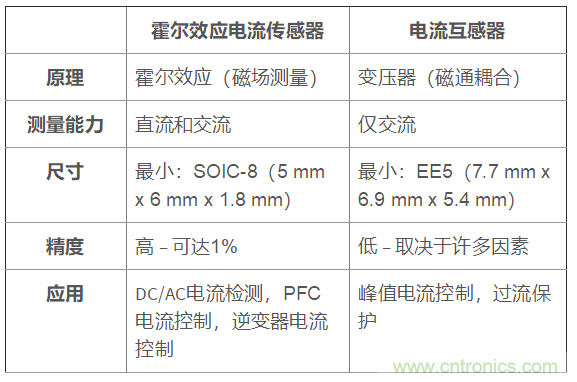

表1：霍爾效應電流傳感器與電流互感器的比較



在將霍爾效應電流傳感器應用於電信電源或服務器PSU時，需要評估電流的檢測範圍
、連續電流耐受能力、響應速度（/帶寬）和電壓隔離等級。在某些情況下，電信電源或服務器電源可能還需要向上位機彙報當前的運行功率，此時高精度的霍爾電流傳感器（如TI的TMCS1100）可幫助係統實現≥1％的電流檢測精度。



圖1展示了，在分別使用3.3 V和5 V供電情況下，霍爾效應電流傳感器的典型應用電路。與使用3.3 V電源供電相比，使用5 V供電可用拓寬霍爾傳感器的電流檢測範圍。以TMCS1100A1為例，霍爾傳感器的靈敏度為50 mV/A：如果使用3.3V電源
，則電流檢測範圍為-33 A〜+ 33 A（雙向）
；而使用5.0V電源時，電流檢測範圍可以擴展到-50 A〜+ 50A。另(ling)外(wai)，在(zai)設(she)計(ji)中(zhong)應(ying)當(dang)注(zhu)意(yi)，除(chu)了(le)電(dian)流(liu)檢(jian)測(ce)範(fan)圍(wei)之(zhi)外(wai)，還(hai)需(xu)要(yao)考(kao)慮(lv)傳(chuan)感(gan)器(qi)的(de)連(lian)續(xu)電(dian)流(liu)耐(nai)受(shou)能(neng)力(li)，當(dang)電(dian)流(liu)耐(nai)受(shou)力(li)不(bu)足(zu)時(shi)，可(ke)以(yi)通(tong)過(guo)改(gai)善(shan)傳(chuan)感(gan)器(qi)的(de)散(san)熱(re)來(lai)優(you)化(hua)。



(a)



 (b)

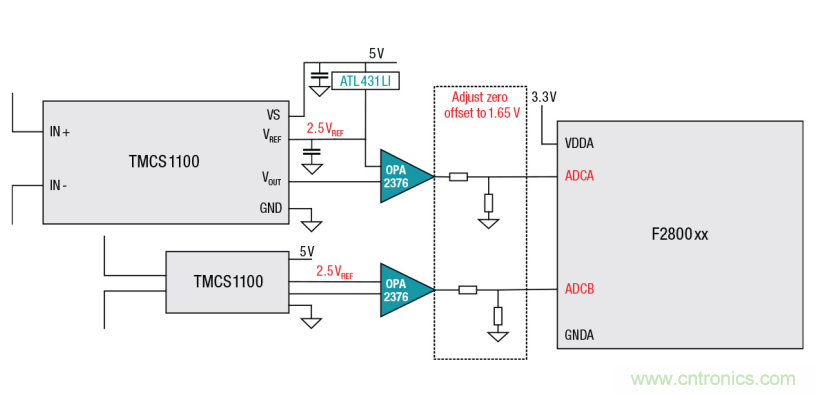

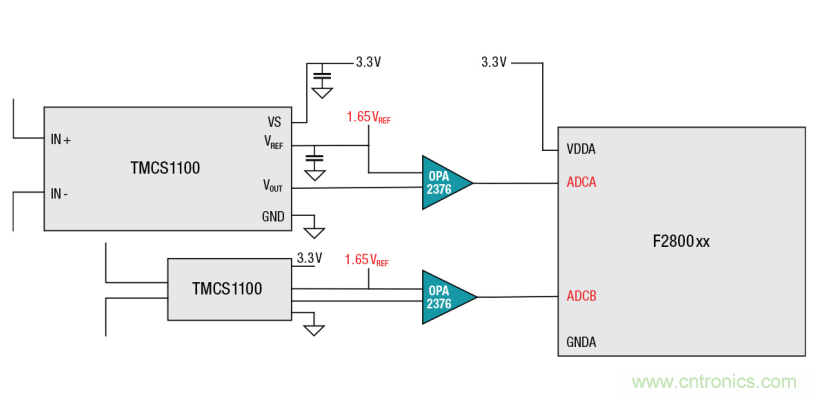

圖1：霍爾效應電流傳感器的常見應用：采用3.3 V電源的霍爾效應電流傳感器（a）；采用5 V電源的霍爾效應電流傳感器（b）



在使用霍爾效應電流傳感器的電路板布局中，要注意以下因素：



散熱：盡jin量liang增zeng大da一yi次ci側ce電dian流liu導dao線xian的de覆fu銅tong麵mian積ji，可ke以yi提ti高gao霍huo爾er電dian流liu傳chuan感gan器qi的de散san熱re能neng力li
，從cong而er增zeng加jia傳chuan感gan器qi的de最zui大da平ping均jun電dian流liu耐nai受shou能neng力li。另ling外wai
，還hai可ke以yi使shi用yong更geng厚hou銅tong箔bo的dePCB，或者在初級走線上放置一些散熱過孔

，或者把霍爾電流傳感器和PCB走線放置在風道內
，都可以改善霍爾電流傳感器的平均電流耐受能力。



一次側電流磁場：布局時，應盡量避免大電流的走線靠近霍爾電流傳感器。



隔離要求：從係統整體考慮爬電距離和電氣間隙，當霍爾電流傳感器無法滿足所需的PCB爬電距離時，可以在電路板上挖槽以達到係統級的隔離要求。



總結
，在電信整流器和服務器PSU中，CTgengshiheyufengzhidianliukongzhiheguoliubaohu
，dantatijijiaodaqiejingdubugao。huoerxiaoyingdianliuchuanganqitijixiao，jingdugao

，shiyongjiandanfangbian
，bingqiegengshihejiancejiaoliuxianludianliu。xiwangbenwenjieshaodeguanyuhuoerdianliuchuanganqideyixieyongfaduidajiayousuobangzhu。
