在某些係統中
，會出現不同PA共用一路柵壓的情況。在理想狀態下，這種應用沒有問題
，因為相同型號的PA要求的柵壓點會是一致的。但是在實際係統中，由於不同PA的溫度不同
，各個器件自身的差異性，會導致所要求的柵壓有一定的差異。



1、功放柵壓複用為PA係統帶來了什麼



使用ADS軟件，基於Part Number為MW6S004N的PA進行了仿真。對功放的柵壓進行掃參，對功放的增益以及IP3性能仿真。



首先確定管子的靜態工作點，原理圖如圖一，仿真結果如圖二。最終在掃參原理圖中確定靜態工作點為VGS=2.8V，IDS=40mA。

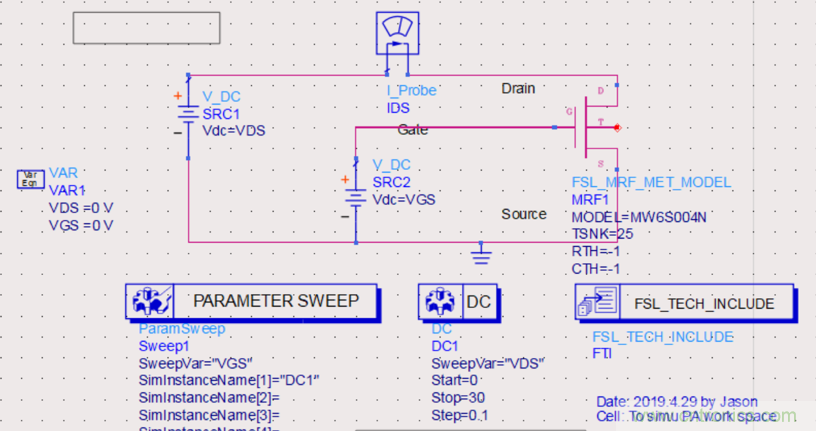

圖1：功放靜態工作點仿真原理圖

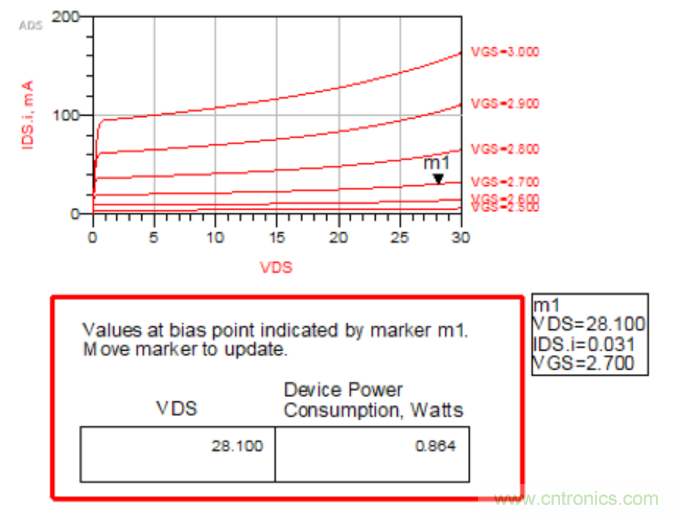

圖2：功放靜態工作點仿真結果



根據上麵得出的靜態工作點建立掃參仿真原理圖如圖3所示。在原理圖中對功放的增益進行關於VGS的掃參。仿真結果如圖4所示，可以看出當VGS在工作點附近時
，變化0.5V，最大可能帶來1.3dB的增益變化。

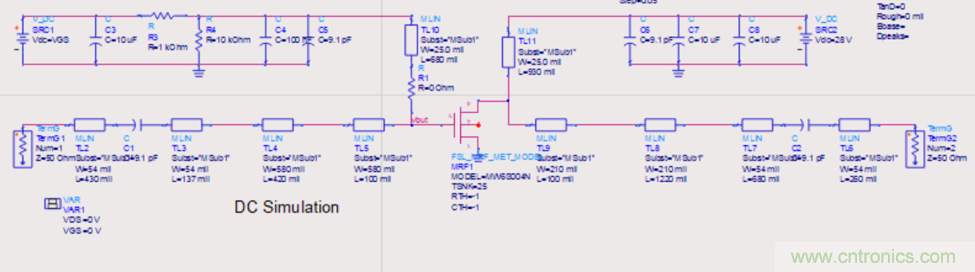

圖3：功放增益變化仿真原理圖

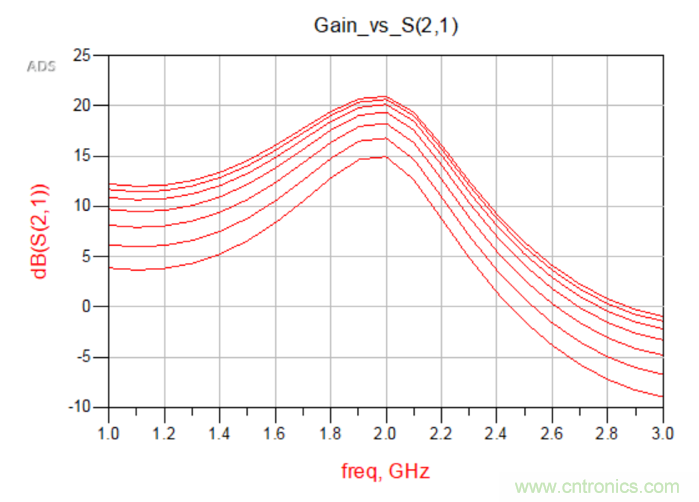

圖4：功放增益隨VGS變化動態結果



功放OIP3隨VGS變化的動態結果如圖5所示。可以看到在靜態工作點附近


，VGS的0.5V差異最多會帶來功放的OIP3的 2db差異。

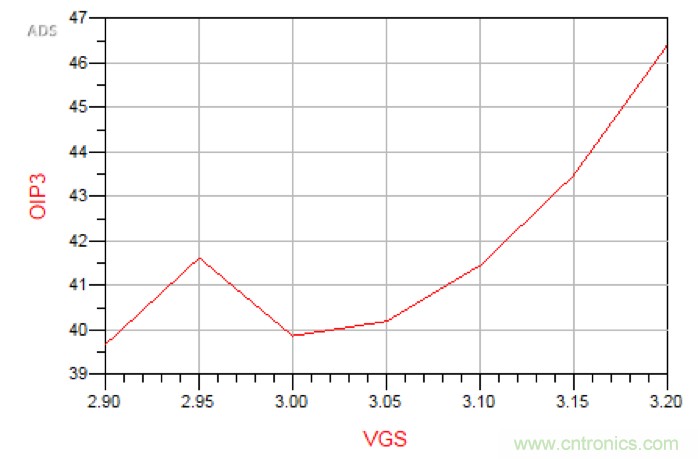

圖5：功放OIP3隨VGS變化動態結果



從cong以yi上shang的de仿fang真zhen結jie果guo可ke以yi得de出chu結jie論lun
，功gong放fang的de柵zha壓ya精jing度du對dui功gong放fang的de增zeng益yi以yi及ji線xian性xing性xing能neng有you較jiao大da的de影ying響xiang。因yin此ci需xu要yao精jing確que控kong製zhi功gong放fang柵zha壓ya來lai保bao證zheng功gong放fang的de性xing能neng穩wen定ding。基ji站zhanTRX+PA工作時
，如果使用不繼承溫補電路的PA

，不同的位置的PA溫度差異可能給不同功放帶來百mV級別的差異，因此功放的柵壓複用用法在一些場景下會對PA性能產生影響，需要更多的DAC通道來進行精確的柵壓控製。



2、AMC7932為PA帶來高精度、多通道的控製解決方案



TI的PA控製器芯片AMC7932集成了32路12bit DAC。在使用AMC7932的DAC控製PA柵壓時，意味著柵壓的步進為1.2mV。基於該條件，對柵壓進行1.2mV的步進，在1.95G-2G頻率範圍仿真功放的增益及OIP3，結果如圖6和圖7所示：

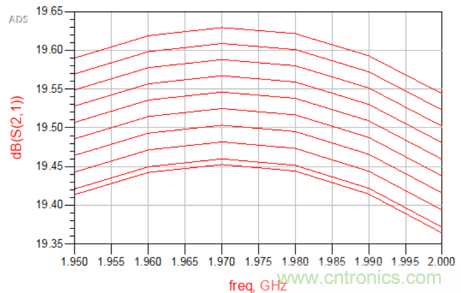

圖6：使用AMC7932進行PA柵壓控製的PA的增益

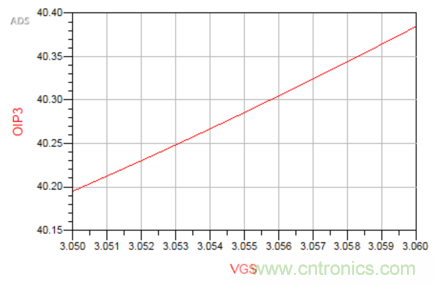

圖7：使用AMC7932進行PA柵壓控製的PA的OIP3



可以得出結論，使用AMC7932進行柵壓控製，DAC帶來的量化誤差帶來對PA性能的影響為：功放增益最多變化0.05dB，功放OIP3最多變化0.01dB。能夠滿足基站功放指標定標。
