案例分享|電池管理係統RE整改

發布時間：2019-11-16 責任編輯：wenwei

【導讀】此項目是同北京一家電子公司合作。進行電池管理係統的RE整zheng改gai。產chan品pin用yong於yu新xin能neng源yuan車che，主zhu要yao就jiu是shi為wei了le能neng夠gou提ti高gao電dian池chi的de利li用yong率lv，防fang止zhi電dian池chi出chu現xian過guo充chong電dian和he過guo放fang電dian，延yan長chang電dian池chi的de使shi用yong壽shou命ming，監jian控kong電dian池chi的de狀zhuang態tai。

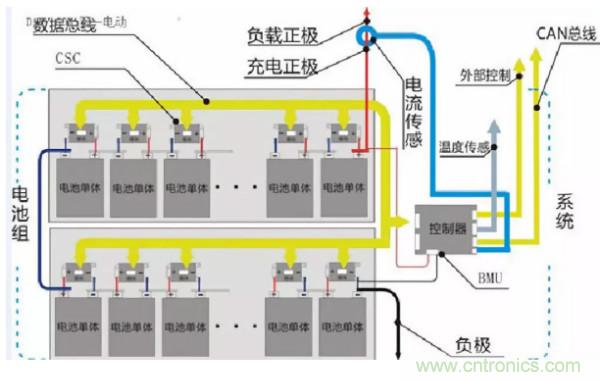

產品概述

產品用於新能源車，主要就是為了能夠提高電池的利用率，防止電池出現過充電和過放電，延長電池的使用壽命，監控電池的狀態。

案例分享|電池管理係統RE整改

項目標準要求

整改後樣機通過GB18655level3標準要求。

項目難點

產品100MHZ到200MHZ有頻點超標，100MHZ到200MHZ主要是180MHZ包絡超標，同時有許多單支超標。

項目解決方案

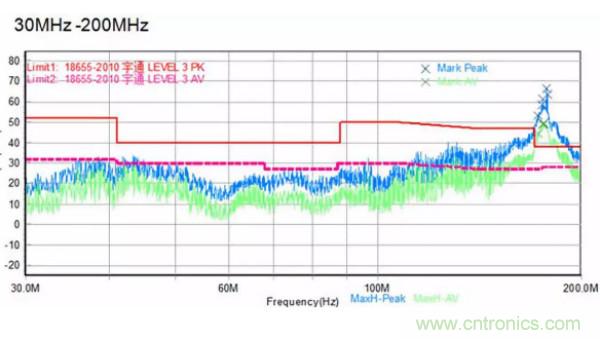

1.數據分析

案例分享|電池管理係統RE整改

2.幹擾分析

產品100MHZ到200MHZ有頻點超標主要是DC隔離芯片的工作噪聲，同時單支尖刺通過頻點計算得知是CAN工作頻率500K的倍頻。

3.整改方案

1.針對180M主要是在隔離芯片處做濾波及屏蔽處理。

2.針對CAN超標，主要是將CAN電路PCB走線優化，布局優化。

案例分享|電池管理係統RE整改

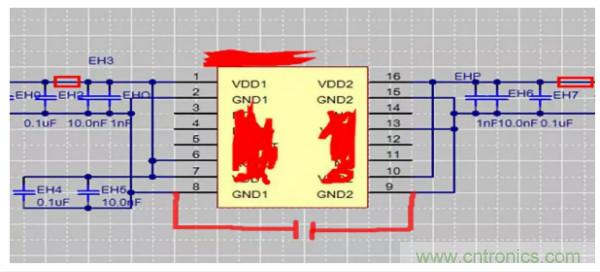

針對隔離芯片VDD增加磁珠濾除高頻雜訊；GND1與GND2間跨接1nF高壓電容。

案例分享|電池管理係統RE整改

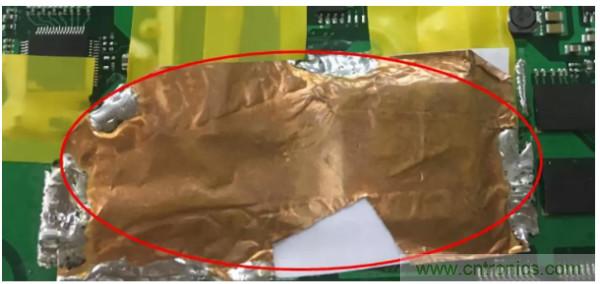

屏蔽幹擾芯片

案例分享|電池管理係統RE整改

案例分享|電池管理係統RE整改

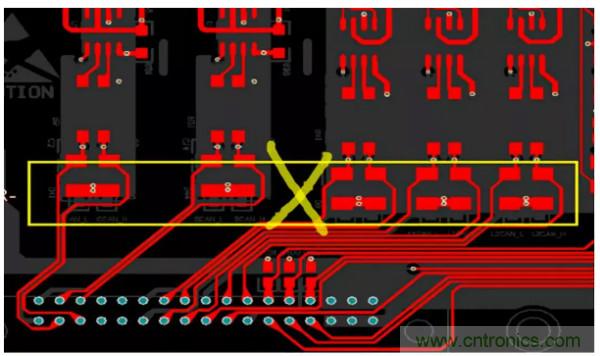

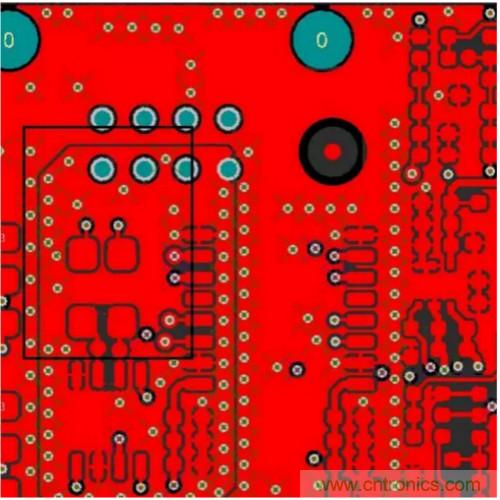

CAN走線沒有嚴格按照差分線處理，中間不能有地層；同時濾波電感下方地並未掏空，影響濾波性能。

針對以上的PCB缺陷，經過改版優化後，測試通過。

4.測試數據

案例分享|電池管理係統RE整改

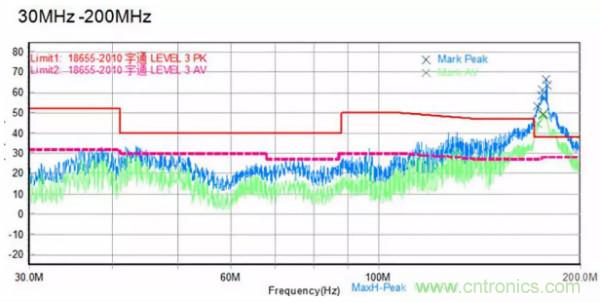

整改前測試數據

案例分享|電池管理係統RE整改

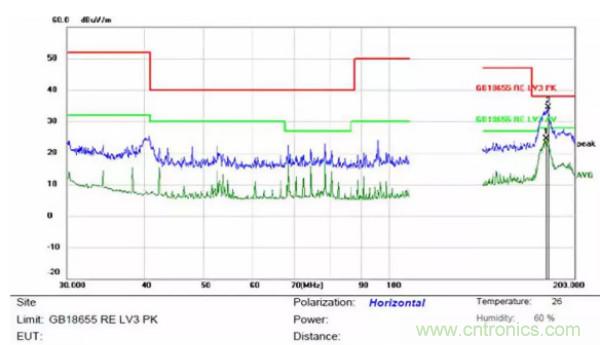

整改後測試數據
