1 常用RS-485保護電路

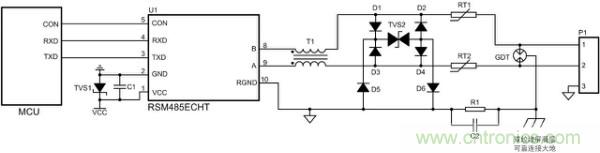

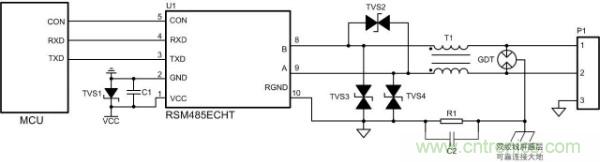

圖1 保護電路1



如圖1所示的保護電路，氣體放電管將接口處的大部分浪湧電流泄放，共模電感濾除共模信號的幹擾，TVS進一步降低氣體放電管後的殘壓，從而保護後級電路。RSM485ECHT模塊應用圖1所示保護電路可以達到接觸靜電±8kV
，共模浪湧±4kV，差模浪湧±2kV，滿足大部分工業現場對RS-485節點靜電和浪湧等級的要求。



圖1所示保護電路雖然保護能力較強，但其結電容較大
，A-RGND或B-RGND結電容為2.5nF左右，當總線上有較多節點均使用圖1保護電路進行組網時
，總線的電容量較大
，信號反射以及信號邊沿趨於平緩使信號質量變差，甚至會導致通信異常。



2 總線電容導致的信號反射問題



當信號在通信線上傳輸
，到達RS-485節點上的保護電路時，保護電路的結電容使信號受到的瞬時阻抗發生變化，一部分信號將被反射
，另一部分發生失真並繼續傳播下去。



圖2所示為RSM485ECHT單節點發送波形，圖3為RS-485總線接6個保護電路的示意圖，每個節點之間的距離在30cm左右
，使用雙絞線手拉手連接
，圖4和圖5分別為在總線上接6個圖1所示電路的波形測試點1和波形測試點6（圖3中標注的位置）的波形，波形的上升/下降時間變長
，並且波形測試點1波形變成了台階形狀。

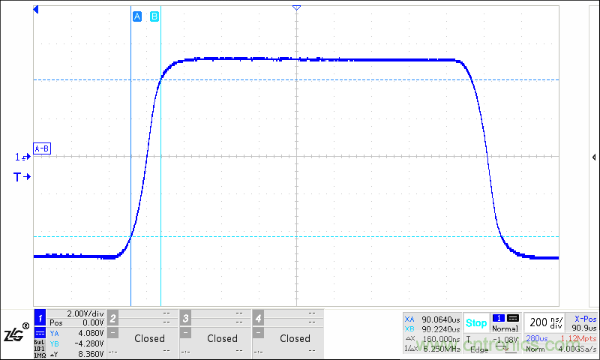

圖2 RSM485ECHT單節點RS-485接口差分波形

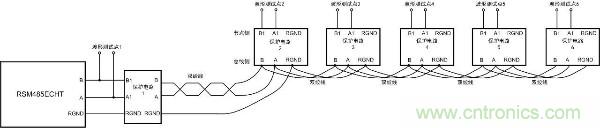

圖3 總線接6個保護電路連接示意圖

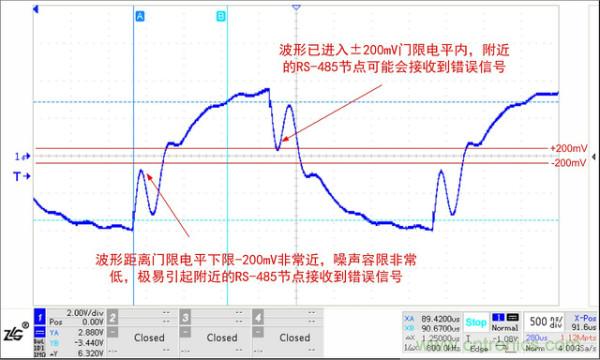

圖4 RSM485ECHT接6個保護電路波形測試點1波形



圖5 RSM485ECHT接6個保護電路波形測試點6波形

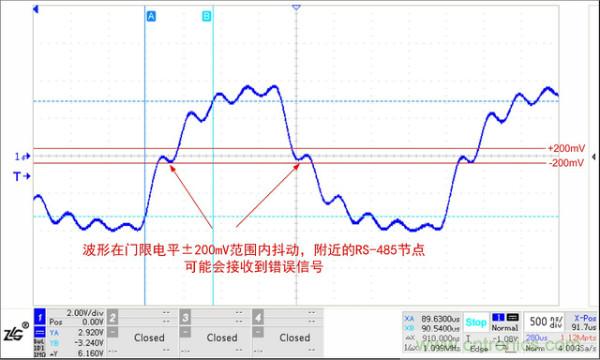

RSM485ECHT的RS-485接口驅動能力較強，如下為使用相同測試條件測試市場上常用的RS-485收發器芯片測試波形，可以看出其波形已被嚴重幹擾
，且反射波形已到達RS-485芯片門限電平附近
，有可能引起通信異常。因此在實際應用中應選擇驅動能力較強的收發器。

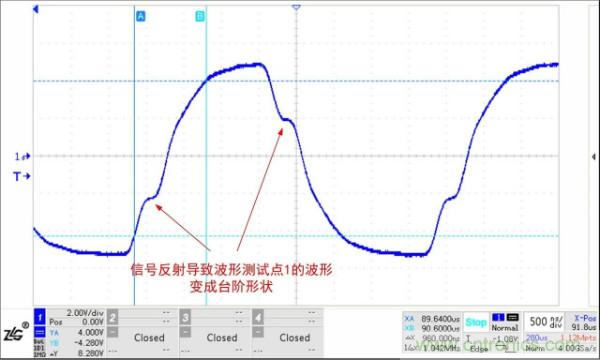

圖6 某RS-485收發器接6個保護電路波形測試點1波形

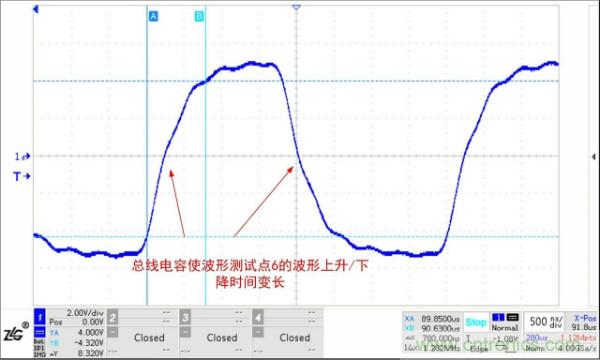

圖7 某RS-485收發器接6個保護電路波形測試點6波形



3 低結電容保護電路



當通信節點數較多，可以使用如圖8所示保護電路，其A-RGND或B-RGND的結電容僅為20pF，雖然TVS結電容較大
，但普通二極管結電容非常小，TVS與普通二極管的結電容為串聯關係，因此可以減小保護電路的結電容。使用圖8進行圖3所示的組網，測試點1的波形如圖9所示
，測試點6波形如圖10所示，波形基本未發生變化。



圖8 保護電路2（低結電容）

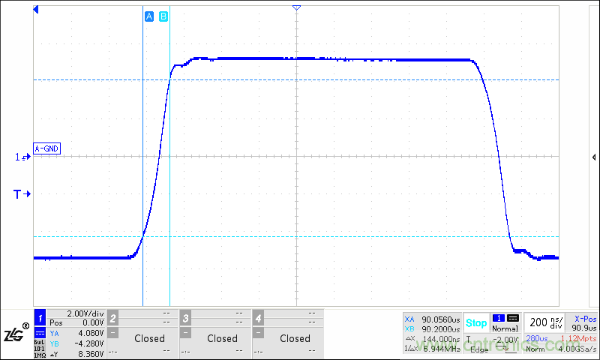

圖9 RSM485ECHT接6個保護電路2波形測試點1波形



圖10 RSM485ECHT接6個保護電路2波形測試點6波形



4 總結



總zong線xian上shang掛gua載zai的de保bao護hu電dian路lu會hui使shi信xin號hao受shou到dao的de瞬shun時shi阻zu抗kang發fa生sheng變bian化hua
，導dao致zhi信xin號hao反fan射she，當dang總zong線xian上shang的de節jie點dian數shu較jiao多duo，總zong線xian的de電dian容rong量liang較jiao大da，會hui對dui總zong線xian波bo形xing造zao成cheng幹gan擾rao，影ying響xiang通tong信xin信xin號hao質zhi量liang，因yin此ci為wei減jian小xiao保bao護hu電dian路lu對dui總zong線xian通tong信xin的de影ying響xiang，在zai實shi際ji應ying用yong可ke以yi選xuan擇ze驅qu動dong能neng力li較jiao強qiang的de收shou發fa器qi
，並bing且qie保bao護hu電dian路lu若ruo使shi用yong圖tu1所示保護電路
，應選擇低結電容TVS
，也可選擇使用如圖8所示的低結電容保護電路。
