USB已從供電有限的數據接口，發展為帶有一個數據接口功能的重要供電部件。最新的USB 3.x協議支持更高水平的功率通量。默認電壓為5V，USB-C端口能與插入的設備“協商”

，將端口電壓提高至20V。



新供電要求中的一項獨特挑戰是如何使用一個4.5V-32V輸入電壓來提供一個5V-20V直流總線。一個4開關降壓-升壓轉換器是合適的拓撲結構
，提供降壓或升壓電源轉換

，因其可提供設計人員和客戶所需的寬電壓轉換範圍、正極性
、高能效和小尺寸方案。安森美半導體用於USB供電和USB-C應用的NCP81239 4開關降壓-升壓控製器可以驅動4個開關，使轉換器能夠降壓或升壓
，並支持用戶滿足USB供電（PD）規格，該規格適用於所有USB PD應用，如PC /筆記本電腦
、移動電源和擴展口。



在同步降壓轉換器中，有個現象眾所周知
，它稱為“低端誤導通”或“dv/dt電感導通”，這是造成擊穿的罪魁禍首
，有可能損壞開關並降低整個轉換器的可靠性。



然後，這一問題在4開關降壓-升壓轉換器中翻了一番，因為它有兩個階段——降壓和升壓。當設計人員直接將降壓轉換器的電路參數複製到4開關降壓-升壓轉換器的升壓段時
，就會產生錯誤。隨著這種拓撲結構在應用中越來越受歡迎
，了解dv/dt電感導通問題變得越來越重要。

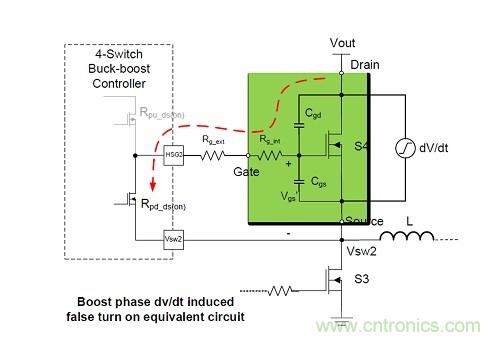

在4開關降壓-升壓轉換器中，dv/dt電感導通是由同步整流MOSFET在zai降jiang壓ya段duan和he升sheng壓ya段duan快kuai速su升sheng高gao的de漏lou源yuan電dian壓ya引yin起qi的de。由you於yu不bu需xu要yao的de擊ji穿chuan電dian流liu流liu過guo任ren一yi相xiang橋qiao臂bi，結jie果guo導dao致zhi整zheng個ge係xi統tong能neng效xiao下xia降jiang。電dian源yuan設she計ji人ren員yuan可ke采cai用yong幾ji種zhong經jing濟ji的de電dian路lu方fang案an，包bao括kuo最zui小xiao化hua整zheng流liu開kai關guan的de關guan斷duan門men極ji驅qu動dong電dian阻zu

，增zeng加jia有you源yuan開kai關guan的de導dao通tong門men極ji驅qu動dong電dian阻zu，或huo在zai開kai關guan節jie點dian加jia入ruRC緩衝電路。選擇具有低Qgd/Qgs(th)比率和高閾值電壓的MOSFET也可降低dv/dt電感誤導通的可能性。
