【導讀】在選擇基於應變計的傳感器/放大器組合來采集力
、負載

、壓力或扭矩等數據時
，需要牢記幾個重要的考慮因素。除了測量範圍外

，還必須考慮傳感器和放大器的靈敏度以及所需的激勵（電源）電壓。

在選擇基於應變計的傳感器/放大器組合來采集力、負載、壓力或扭矩等數據時，需要牢記幾個重要的考慮因素。除了測量範圍外，還必須考慮傳感器和放大器的靈敏度以及所需的激勵（電源）電壓。

一旦您選擇了合適的傳感器/放大器組合並啟動並運行了DATAQ Instruments數據采集係統
，您將需要顯示和獲取有意義的單位（lbs
，psi等）。這是使用WinDaq數據采集軟件內置的校準功能實現的。

本應用筆記旨在為您提供必要的知識，幫助您選擇合適的應變計傳感器/放大器組合，並獲取準確、有意義的數據。

靈敏度（表壓係數）

靈敏度，有時稱為表壓係數
，用於確定連接指定電源（激勵）電壓並施加物理量的傳感器的輸出電壓。將激勵電壓乘以靈敏度得到傳感器的滿量程輸出（圖 1）。

圖1- 施加10V激勵
，靈敏度為3mV/V

傳感器的最大滿量程輸出為 30mV （10V * 3mV/V）。

瞬時輸出電壓與施加的物理量成正比。以0-100 psi壓力傳感器為例

，它需要10V的激勵，靈敏度為2mV/V。施加 100 psi 時
，傳感器將輸出 20mV（滿量程輸出），施加 50 psi 時，傳感器將輸出 10mV（滿量程輸出的一半）。

測量範圍

yujiyuyingbianjidechuanganqiyiyang


，fangdaqiyeyoulingminduguige。lixiangqingkuangxia，chuanganqihefangdaqijiangjuyouxiangtongdelingmindu，shininnenggouliyongchuanganqidezhenggeceliangfanwei（圖2）。

圖2-計算靈敏度比（R），R =傳感器靈敏度/放大器靈敏度= 3/3 = 1。

將探頭的滿量程測量範圍除以R，10
，000 psi / 1 = 10，000 psi。

由於傳感器和放大器具有相同的靈敏度，因此放大器能夠放大傳感器的整個測量範圍（10，000 psi）。

如果換能器的靈敏度高於放大器
，則換能器將未得到充分利用，靈敏度比將>1（圖3）。

圖3-計算靈敏度比（R），R =傳感器靈敏度/放大器靈敏度= 3 / 2 = 1.5。

將傳感器的滿量程測量範圍除以 R

，10，000 psi / 1.5 = 6666.67 psi。

由於傳感器具有更高的靈敏度，放大器無法放大傳感器的整個範圍（10
，000 psi），從而將滿量程測量範圍限製在6666.67 psi。

同樣重要的是要記住，雖然製造商可能會在目錄中將傳感器的靈敏度列為2mV/V，但實際靈敏度將在規格表中列為2.09mV/V或2.14mV/V。為了確保最準確的測量，在校準過程中必須考慮這些輕微的偏移（見下表1）。為了確保傳感器/放大器組合能夠容納您嚐試獲取的全部數據範圍，可能需要增大傳感器的尺寸（例如，如果您要測量0-120 psi，請選擇具有0-150 psi滿量程測量範圍的傳感器）。

如上所示，在選擇基於非放大應變計的傳感器時，請務必密切注意靈敏度。基於應變計的傳感器具有 2mV/V 或 3mV/V 靈敏度，非常適合 DATAQ 儀器應變計放大器（DI-8B38-05

、DI-8B38-02）。

校準

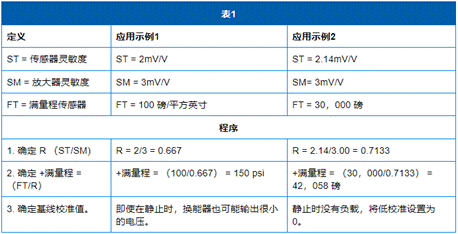

使用表 1 中概述的三個簡單步驟計算滿量程和基線值以輸入WinDaq。

計算滿量程和基線值後，使用WinDaq數據采集軟件中內置的“歐盟設置”功能來顯示有意義的工程單位。

使用應用示例1（表1）：

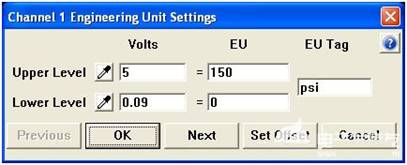

在傳感器未施加壓力的情況下，從“編輯”下拉菜單中選擇“工程單位設置”

保持較低電平，伏特不變，並在低電平
，歐盟框中輸入 0（零）

在“上層

，伏特”框中輸入 5，在“上層，歐盟”框中輸入 150

將歐盟標簽更改為“psi”

點擊“確定”

WinDaq 現在已擴展到顯示工程單位 （psi）。

結論

要使用基於應變計的傳感器/放大器組合顯示和獲取準確、有意義的數據，必須密切注意傳感器和放大器的靈敏度以及所需的電源（激勵）電壓。
