本文介紹整合日本愛普生RTC和日本鬆下電池，實現超低功耗、超可靠性、高性價比的應用。

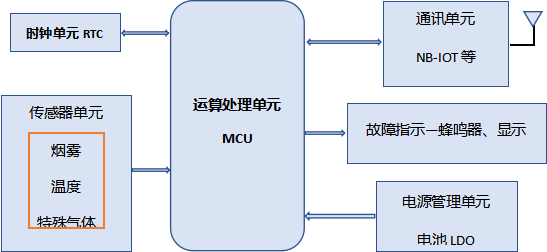

產品基本框圖



youyuchanpindetexingheshejixuqiu，duiyuzhengtigonghaodeyaoqiubijiaogao
，yincigonghaojiuchengleguanjianqijiandexuanzeyinsu。shebeixuyaojiluhecunchushijiandeshijianrizhi
，namechaodigonghaodeRTC (Real Time Clock) 對於延長設備使用壽命就至關重要
，同時穩定可靠的電池也是產品性能的保障。



關鍵器件選擇：



EPSON 的RTC

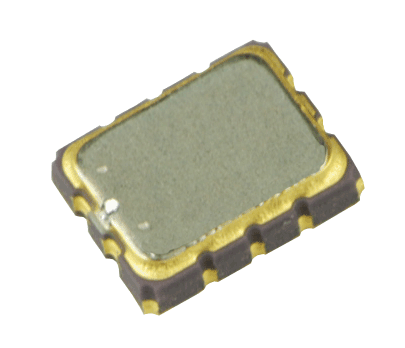

模塊 RX-8111CE （PKG: 3.2*2.5*1.0mm）





EPSON的RTC係列產品，具有高可靠性、高穩定性、低功耗
、功能豐富、小型化等特點，廣泛應用於物聯網、消費電子、工業控製等領域。RX-8111CE 是EPSON 最新推出的超低功耗小型化3225封裝的實時時鍾模塊。



技術參數：內置32.768KHz 晶體

接口類型：IIC-bus （支持400k速率）

超低待機功耗：100nA Typ. @ 3.0V

寬操作電壓
，電源管理功能：1.6 V  to  5.5 V
；主備電自動切換管理 （支持多種備電類型）

時間戳功能：8級時間戳記錄深度
，多種可選觸發

功能豐富中斷輸出：支持Alarm
，Update
，Timer 等中斷設置

自檢測功能：電壓檢測
，晶振狀態檢測

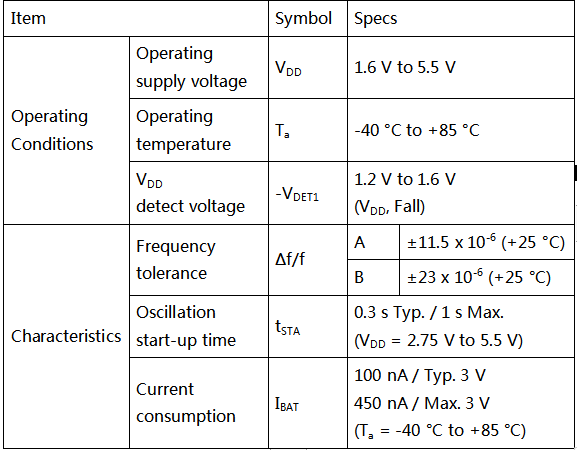

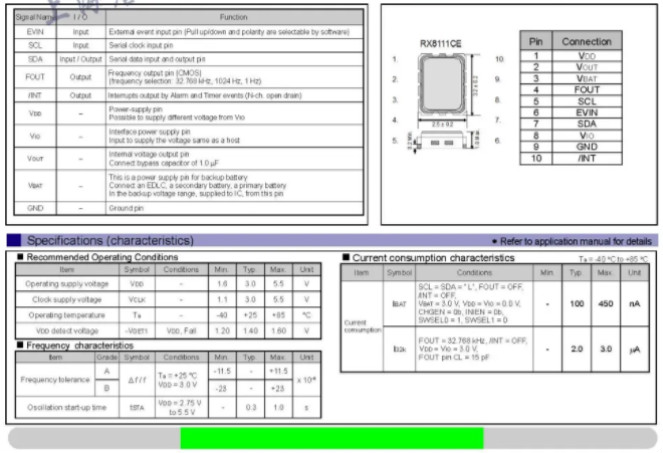

基本參數表

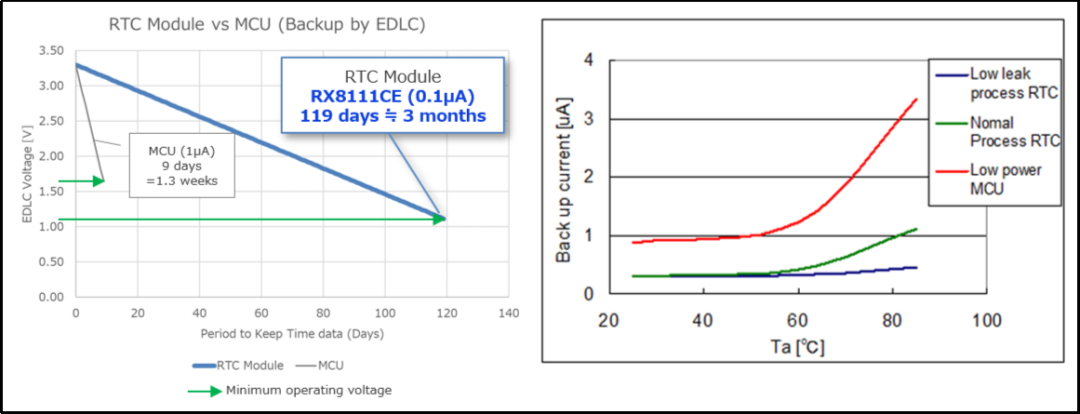

功耗測試數據對比

Back up by dual layer capacitor（Simulation）@ 0.47F Typ value.



Panasonic

紐扣電池 CR2032





電池尺寸(Max.Size)：Φ20.0X3.2mm

標稱容量(Nominal Capacity)：225mAh

額定電壓(Nominal Voltage)：3.0V

工作溫度(Operating Temperature)：-20°C ~+60°C

參考重量(Ref.Weight)：3.0g

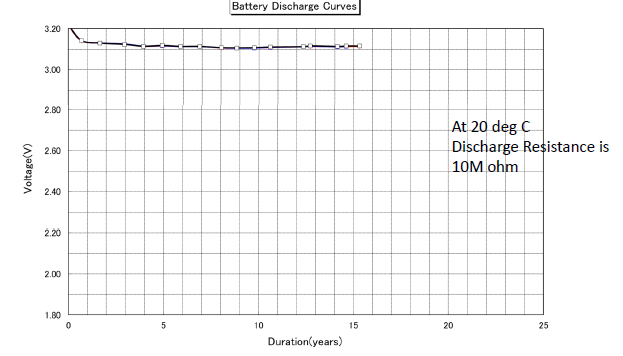

電池放電特性



設計參考：



RTC 在產品運行過程中提供實時時鍾數據

，用來記錄各種事件發生的時間，處於不間斷的工作狀態（無sleep狀態）

，RTC 自身功耗是一項重要指標，同時可以利用RTC 的中斷功能實現微處理器的定時喚醒功能，實現降低係統整體功耗的目的。





利用RX-8111CE 的時間戳功能還可以實現在MCU 休眠狀態下監控外部信號輸入

，RTC 的EVIN 引腳可以監測外部電平變化，並且將變化發生的時間記錄到RTC
，當MCU 恢複後讀取時間戳數據並做相應處理（具體操作參考RTC使用手冊）。RTC 和電池的有機結合可以大大提升產品的使用壽命和品質。

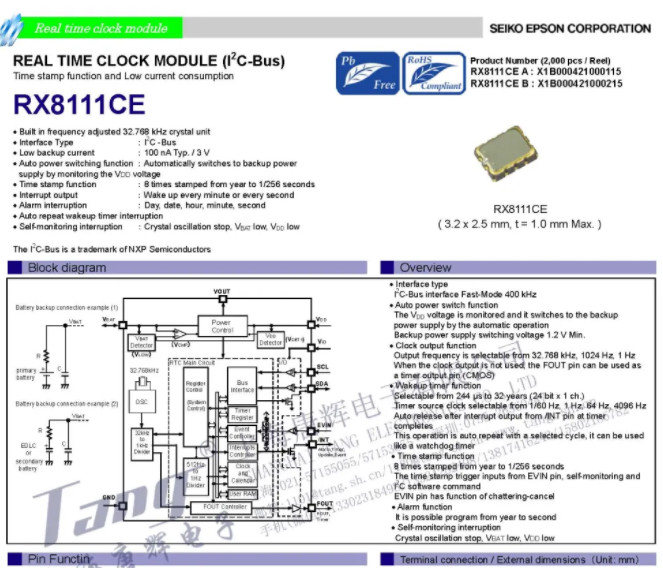

圖片RX-8111CE 使用產品手冊

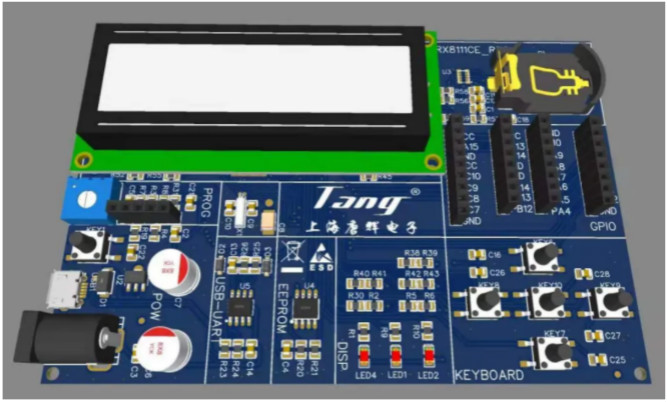

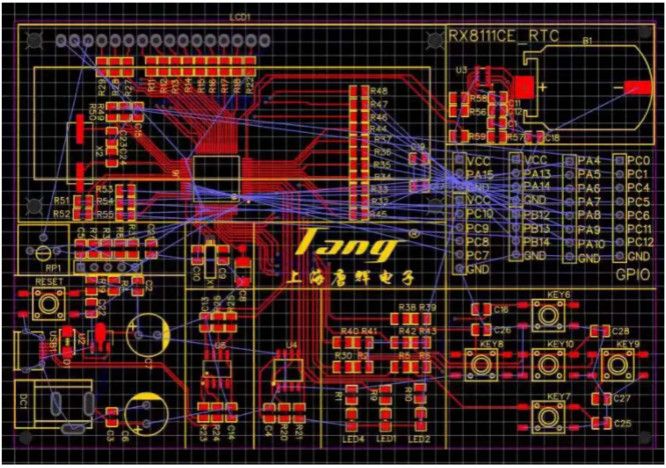

日本愛普生RTC和日本鬆下電池組和應用的原理圖和效果圖如下，供各位工程師參考
