可穿戴設備係統一般包含以下主要元器件：



微控製器單元（MCU）



嵌入式處理器的選擇取決於設備的計算和信號處理需求。ARM® Cortex®-M類微控製器在可穿戴SoC器件中很受歡迎

，因為它們提供領先的計算性能和能效。看重BOM成本的基礎可穿戴設備，往往采用具有嵌入式MCU的完整係統級芯片（SoC），例如Dialog的DA1468x和DA1469x BLE SmartBond SoC。高gao級ji可ke穿chuan戴dai設she備bei可ke能neng會hui采cai用yong單dan獨du的de微wei控kong製zhi器qi，以yi減jian輕qing主zhu處chu理li器qi對dui傳chuan感gan器qi數shu據ju的de處chu理li負fu擔dan。當dang可ke穿chuan戴dai設she備bei有you很hen多duo傳chuan感gan器qi並bing生sheng成cheng大da量liang數shu據ju需xu要yao實shi時shi分fen析xi時shi，這zhe就jiu很hen有you必bi要yao。Dialog提供一係列低功耗藍牙（BLE）SoC
，可搭配外部的主MCU在此類係統中運行。



無線連接



無(wu)線(xian)連(lian)接(jie)對(dui)於(yu)可(ke)穿(chuan)戴(dai)設(she)備(bei)很(hen)重(zhong)要(yao)，因(yin)為(wei)它(ta)們(men)需(xu)要(yao)與(yu)一(yi)個(ge)或(huo)多(duo)個(ge)其(qi)他(ta)設(she)備(bei)進(jin)行(xing)交(jiao)互(hu)。根(gen)據(ju)設(she)備(bei)類(lei)型(xing)和(he)提(ti)供(gong)的(de)功(gong)能(neng)，可(ke)穿(chuan)戴(dai)設(she)備(bei)可(ke)能(neng)需(xu)要(yao)支(zhi)持(chi)不(bu)同(tong)的(de)無(wu)線(xian)協(xie)議(yi)，例(li)如(ru)Wi-Fi或低功耗藍牙（BLE）。通常
，腕戴式可穿戴設備使用BLE將其從各種傳感器（例如心率監測器）收集的信息傳輸到智能手機上的應用程序。



音頻



音頻是很多消費類可穿戴設備的主要功能。用於語音命令的麥克風驅動，還有用於有線和真無線立體聲（TWS）音樂和音頻播放的高質量音頻編解碼器。作為高性能、低功耗音頻IC的領先供應商
，Dialog提供一係列為可穿戴應用而優化的音頻IC解決方案。



傳感器



今天的可穿戴設備可包含各種各樣的傳感器。運動和健身可穿戴設備依賴一係列運動監測傳感器（例如三軸加速度計）來跟蹤各個方向的運動。一些設備還配備了陀螺儀以測量方向和旋轉，以及生物傳感器來監測生物特征數據（例如心律監測HRM模塊）。很多可穿戴設備采用觸敏顯示器進行用戶交互。通過添加觸覺功能
，提供即時的觸摸感測反饋，可以提升此類用戶界麵（UI）的使用體驗。



其他外設



GPS定位功能被越來越多的可穿戴設備所采用
，用於跟蹤戶外活動和運動。Dialog提供低噪聲的GPS電源IC（DA9232），可提高GPS靈敏度。NFC功能可支持移動支付等應用，觸覺驅動可提供振動/蜂鳴用於通知信息。



用戶界麵



用戶界麵包括LCD屏
、觸控板和機械按鈕等。Dialog的BLE SoC提供所有必要的接口，可滿足基礎和高級可穿戴設備的所有UI需求。

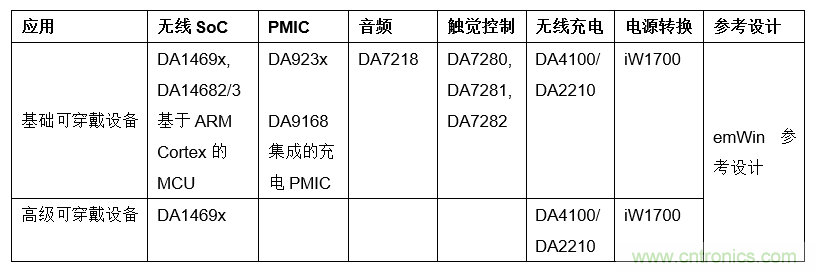

Dialog可穿戴設備IC產品概覽





基礎可穿戴設備



基礎可穿戴設備包括運動跟蹤器
、計步器和其他簡單設備。它們通常通過低功耗藍牙（BLE）連接網絡並進行通信。



運動跟蹤器占基礎可穿戴設備類的大部分出貨量。它們缺少高級可穿戴設備中的高級功能和用戶界麵（UI）。由於它們通常僅有簡單的顯示屏，或者沒有顯示屏，因此大多數傳感器數據需通過BLE傳輸到智能手機來顯示。



Dialog為基礎和高級可穿戴設備提供了一個通用的平台。SmartBond無線SoC是該係統的核心
，不僅可以處理無線通信
，還可處理應用任務
，如用戶界麵、操作係統和健身/健康算法的處理。



此外

，Dialog還提供一係列IC，可以搭配使用以完善您的係統。

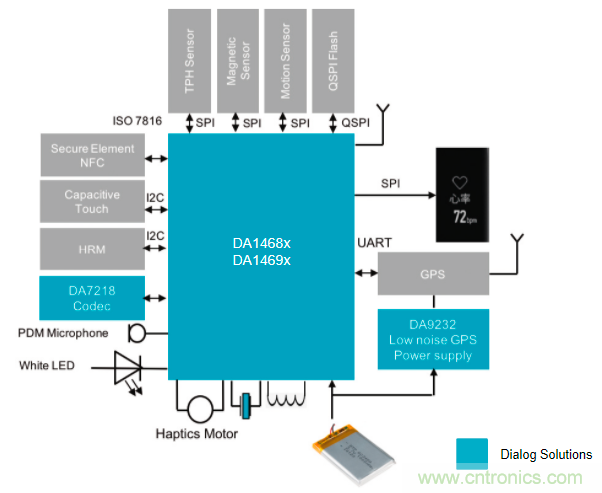

針對基礎可穿戴設備的Dialog解決方案（藍色方塊為Dialog解決方案）



高級可穿戴設備



除了基礎可穿戴設備提供的功能外，高級可穿戴設備提供更全麵的功能。兩種典型的高級可穿戴設備是智能手表和運動手表。



智能手表可以連接到智能手機
，並通知用戶未接來電
、短信、電子郵件和社交媒體等信息。



高端運動手表非常適合喜歡跑步、騎自行車、遊泳、徒步等體育活動的用戶。這些設備配備了用於跟蹤健身的傳感器
，例如心律監測（HRM）等，以及GPS定位功能。



由於高級可穿戴設備的複雜度較高，通常會選擇一個單獨的微控製器來處理應用任務。Dialog提供一係列IC，可滿足高級可穿戴設備的需求，可以將這些IC搭配使用以完善您的係統。

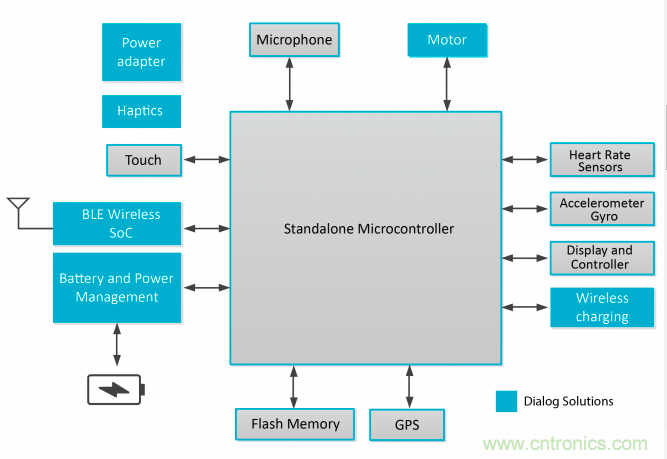

針對高級可穿戴設備的Dialog解決方案（藍色方塊為Dialog解決方案）
