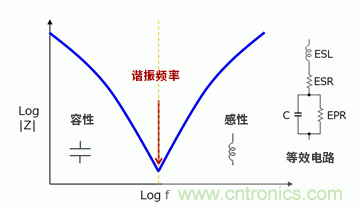

C和ESL形成串聯諧振電路，電容器的阻抗原則上呈上圖所示的V字型頻率特性。到諧振頻率之前呈容性特性，阻抗下降。諧振頻率的阻抗取決於ESR。過了諧振頻率之後，阻抗特性變為感性，阻抗隨著頻率升高而升高。感性阻抗特性取決於ESL。

諧振頻率可通過以下公式計算。





從該公式可以看出，容值越小
、ESL越低的電容器，諧振頻率越高。如果將其應用於噪聲消除，則容值越小
、ESL越低的電容器
，頻率越高，阻抗越低，因此可以很好地消除高頻噪聲。



雖然這裏說明的順序有些前後顛倒，不過使用電容器降低噪聲的對策
，是利用了電容器“交流通過時頻率越高越容易通過”這個基本特性
，將不需要的噪聲（交流分量）經由信號、電源線旁路到GND等。

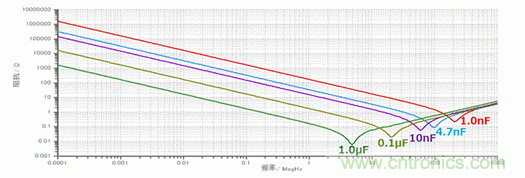

下xia圖tu為wei不bu同tong容rong值zhi的de電dian容rong器qi的de阻zu抗kang頻pin率lv特te性xing。在zai容rong性xing區qu域yu，容rong值zhi越yue大da，阻zu抗kang越yue低di。另ling外wai
，容rong值zhi越yue小xiao，諧xie振zhen頻pin率lv越yue高gao，在zai感gan性xing區qu域yu阻zu抗kang越yue低di。





下麵總結一下電容器阻抗的頻率特性。



容值和ESL越小，諧振頻率越高
，高頻區域的阻抗越低。

容值越大，容性區域的阻抗越低。

ESR越小

，諧振頻率的阻抗越低。

ESL越小

，感性區域的阻抗越低。



簡jian單dan來lai說shuo
，阻zu抗kang低di的de電dian容rong器qi具ju有you出chu色se的de噪zao聲sheng消xiao除chu能neng力li，不bu同tong的de電dian容rong器qi其qi阻zu抗kang的de頻pin率lv特te性xing也ye不bu同tong，所suo以yi這zhe一yi特te性xing是shi非fei常chang重zhong要yao的de確que認ren要yao點dian。選xuan擇ze降jiang噪zao用yong電dian容rong器qi時shi，請qing根gen據ju阻zu抗kang的de頻pin率lv特te性xing來lai選xuan型xing（而非容值）。



選擇降噪用電容器時，確認頻率特性需要意識到連接的是LC的串聯諧振電路（而非電容）。
