噪聲導致傳感器故障的機製

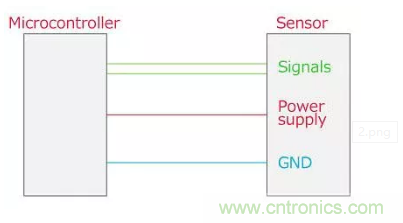

單芯片傳感器主要由三種線路組成：信號、電源和GND。此外，通過多個信號線路（例如時鍾和數據）實現通信。Murata在對不同線路施加噪聲時檢查效果。



信號類型





將噪聲施加到數字信號線路

無法正確執行通信的故障示例時，當噪聲施加到數字信號線路並產生錯誤判斷時，電平已超過高閾值或低於低閾值。



Murata實際上將噪聲引入特定加速度計的數字信號線進行評估
，並確認通信停止的故障。



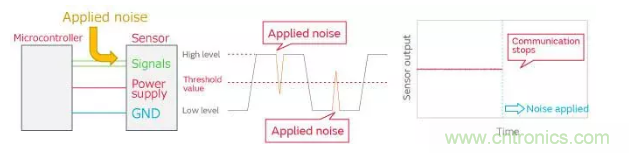

將噪聲施加到數字線路示意圖





將噪聲施加到電源線路

模擬前端包括放大器和模數轉換電路。當這些電路的電源波動且電路運行不當時
，可能會產生異常值的情況下發生故障。



Murata為評估加速度計的電源線路引入噪聲，並確認輸出中斷的故障。

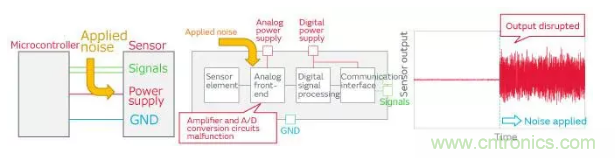

將噪聲施加到電源線路示意圖





傳感器噪聲抑製的關鍵點

這些是濾波器中抑製傳感器噪聲的條件：

1. 傳輸運行所需的電源和信號

2. 屏蔽導致故障的噪聲



單芯片類型傳感器有多種類型和產品名稱
，但用於噪聲抑製的濾波器沒有很大區別。



這是因為濾波器中的兩個條件對於任何傳感器都很常見。



1. 傳輸運行所需的電源和信號

→單芯片類型傳感器具有標準化接口（IC引腳）



2. 屏蔽引起故障的明顯噪聲

→通過抗噪測試
，實現明顯噪聲規格的標準化



濾波器的安裝位置

Murata確定需要將濾波器安裝在傳感器附近才能有效。



電源線路噪聲抑製

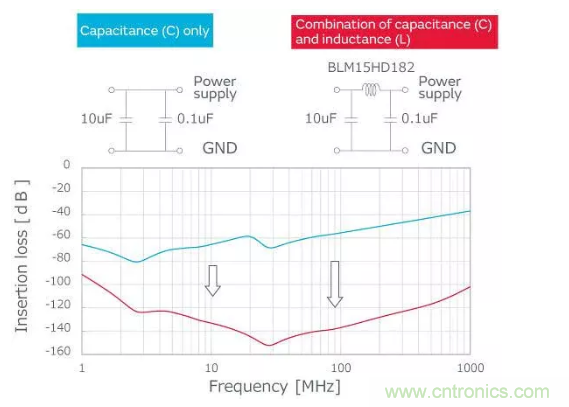

濾波器在從低頻到高頻的寬帶寬範圍內具有高插入損耗，非常適合用於電源線路噪聲抑製。



僅使用電容器的抑製需要電容值大的電容器（涵蓋低頻側）和低ESL電容器才能獲得高頻插入損耗。



將jiang電dian容rong器qi和he電dian感gan器qi結jie合he，可ke顯xian著zhu提ti高gao插cha入ru損sun耗hao。除chu了le使shi用yong電dian感gan器qi外wai
，還hai可ke通tong過guo在zai多duo電dian平ping配pei置zhi中zhong的de傳chuan感gan器qi側ce安an排pai足zu夠gou的de電dian容rong來lai獲huo得de更geng有you效xiao的de噪zao聲sheng濾lv波bo器qi。

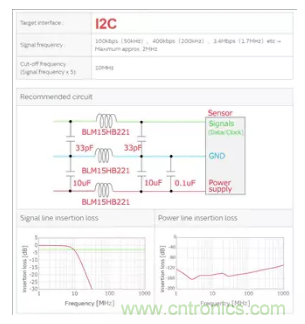

電源線路噪聲抑製示意圖





信號線路噪聲抑製

針對（數據/時鍾）信號線路的噪聲抑製要求濾波器設計，在應通過的信號頻率下具有低插入損耗。



zaizaoshengshuipingjiaoxiaohuoxinhaopinlvhezaoshengfenlishi，jinshiyongdianrongqijikeyizhi。danshi
，dangxinhaopinlvhezaoshengpinlvjiejinshi，xuyaotongguojiangdianganqihedianrongqijiehelaipeizhijuyoumingxiancharusunhaotexingdelvboqi。

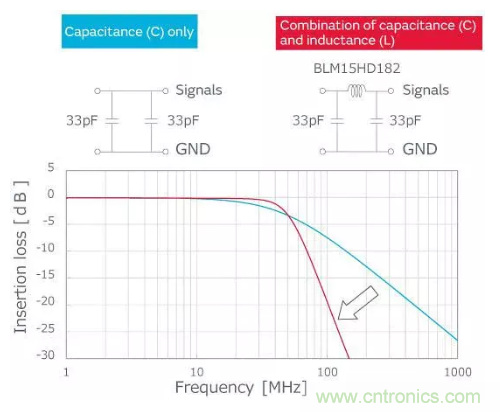

信號線路噪聲抑製抑製圖





使用電感器時的要點

僅在特定線路中插入電感器時，會轉換為正常模式（潛在差值），並且線路變得不平衡。這增加了故障變惡劣的可能性。插入電感器時
，Murata確定在所有線路中使用相同的零件編號非常重要。



注：鐵氧體磁珠是一款電感型濾波器，不僅可抑製高阻抗噪聲
，而且還能吸收噪聲能量作為鐵氧體的損耗，因此預計噪聲抑製效果會更好。

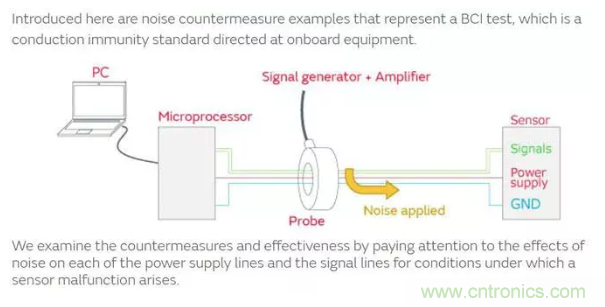

對策示例





電源線路噪聲抑製示例

產生傳感器輸出值的異常情況（輸出誤差），是噪聲對傳感器電源線路的影響。注入電源線路的噪聲水平保持恒定，並且在檢查使用抑製措施之前和之後輸出誤差的大小。



由於傳感器輸出值的故障是因電源線路的正常模式噪聲造成，因此
，在傳感器附近插入四個0.1µF低ESL電容器。



該操作將傳感器的輸出誤差抑製在1%以下。



如上所述，需要進一步抑製噪聲時，電感器和電容器可配置為Pi型濾波器。

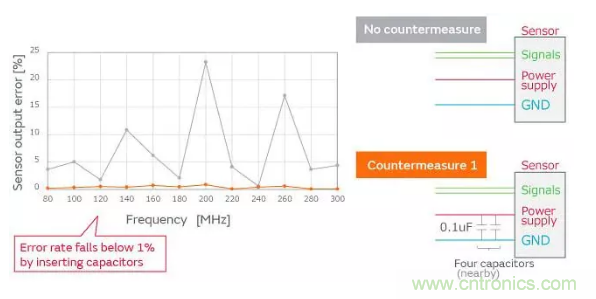

電源線路噪聲抑製示例圖





信號線路噪聲抑製示例

由於噪聲對傳感器信號線路的影響，傳感器的通信可能會停止。注入噪聲水平提高，同時研究了適當運行的限製水平（不發生故障時）。



•初始：抗故障能力與頻率有很大不同。（在本示例中
，電阻低至100MHz和250MHz。）

•對策1：添加電容器可提高100MHz和250MHz下的抗故障能力。

•對策2：配置鐵氧體磁珠和電容器可提高200MHz和250MHz下的抗故障能力。

•對策3：為了實現平衡
，為電源線路配置一個Pi型濾波器

，並在接地 (GND) 線路中添加鐵氧體磁珠。這樣即可提高所有頻率範圍內的抗故障能力。



通過實施對策3（推薦電路），確認在整個頻率帶寬範圍內抗噪性能良好。

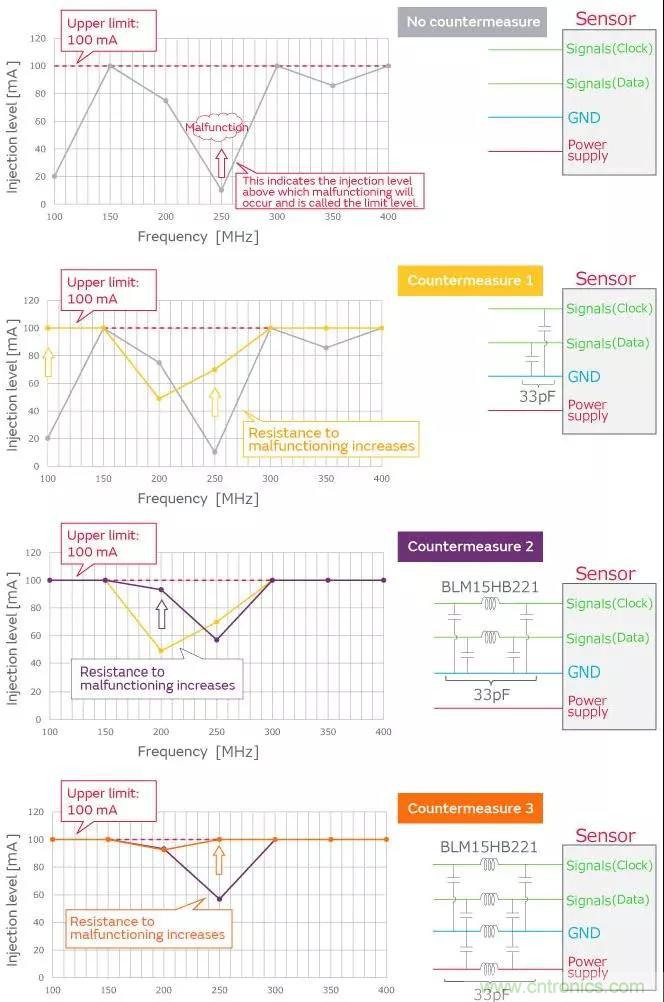

信號線路噪聲抑製示例圖
