絕大多數直流電流檢測電路的核心設計思路
，是從供電線路中的電阻下手(盡管磁場感應是個好選擇，尤其是在電流較高的情況下)。人們隻需簡單地測量電阻兩端的電壓降，並根據需要調節阻值來讀取電流(E=I×R，如果不包含這個，有人會抱怨)。如ru果guo檢jian測ce電dian阻zu在zai接jie地di支zhi路lu上shang
，那na麼me方fang案an就jiu是shi個ge簡jian單dan的de運yun算suan放fang大da電dian路lu。一yi切qie都dou以yi地di為wei參can考kao，隻zhi需xu特te別bie注zhu意yi接jie地di布bu局ju中zhong的de小xiao電dian壓ya降jiang就jiu行xing了le。

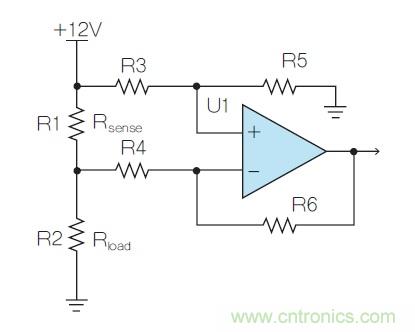

圖1 最明顯的高階電流檢測方案，使用差分放大器。



但通常首選方法是將檢測電阻置於電源線中。為什麼？因為接地可能不可行(例如，透過底盤接地汽車電子產品)，或者你可能不希望設備接地與供電接地不同(這可能導致接地環路和其他問題)。那麼，該怎麼做？



最顯而易見的方法是在檢測電阻兩端跨接一個差分或儀表放大器(inamp)
，但實際上這算不上好方法。為了準確檢測電流，通常需要極高的共模抑製(CMR)
，既昂貴又容易漂移。



為什麼這麼說呢
？來看一個設計示例：0~10A
、12V標稱值、5mΩ的感測電阻。



這種方案甚至都不需考慮使用分立電阻
，除非它們是精密匹配網絡的一部分(因此，當然也就不是真正分立的)。對於1V的電源電壓偏移和80dB的差分放大器共模仰製比(CMRR)，這意味著約0.01%的電阻匹配，你會看到相當於20mA的電流漂移(1V變化、80dB的CMRR導致輸入0.1mV偏移，再除以5mΩ檢測電阻的5mV/A標定)。



對於0~12V電源
，在電壓範圍內乘以12：電壓範圍內240mA的偏移電流。請注意

，真正的三運算放大儀表放大器對電阻匹配的靈敏度比單運算放大差分放大器低。但是，通常有更好的方法。



前文提到的「設計實例」使用了帶有分立電阻的單運算放大差分放大器。實際上，一個電阻可以用一個電位器進行調整
，我最初認為它用於CMRR，結果卻是增益調整！如果電源電壓穩定，從某種意義上說，這種方法可行——但這絕不是一個好主意。



第二種高階檢測方法需要一點橫向思維。我改變思想，用V+而不是地作參考軌。這在概念上就像是負電壓源的低端檢測
，如果能擺平它，這就是個很好的方案。

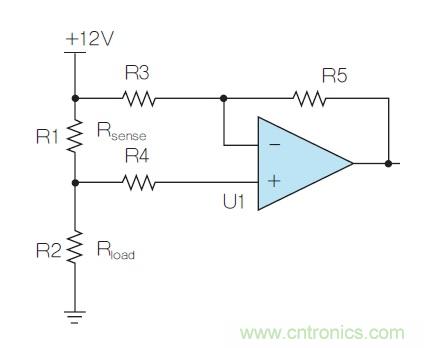

圖2 以V+為參考
，對輸出做進一步處理(例如，比較器)。R4可選，用於保護。



第三種方法目前在IC方fang案an中zhong很hen常chang見jian
，它ta用yong晶jing體ti管guan和he運yun算suan放fang大da器qi一yi起qi為wei電dian流liu測ce量liang提ti供gong地di參can考kao。當dang我wo想xiang到dao倒dao置zhi運yun算suan放fang大da器qi時shi
，並bing不bu知zhi道dao這zhe個ge設she計ji，這zhe可ke能neng是shi件jian好hao事shi，因yin為wei節jie省sheng了le一yi個ge晶jing體ti管guan。



意法半導體(STMicroelectronics)、Maxim和亞德諾(ADI)都提供此類組件，但你自己也很容易實現這樣的電路。

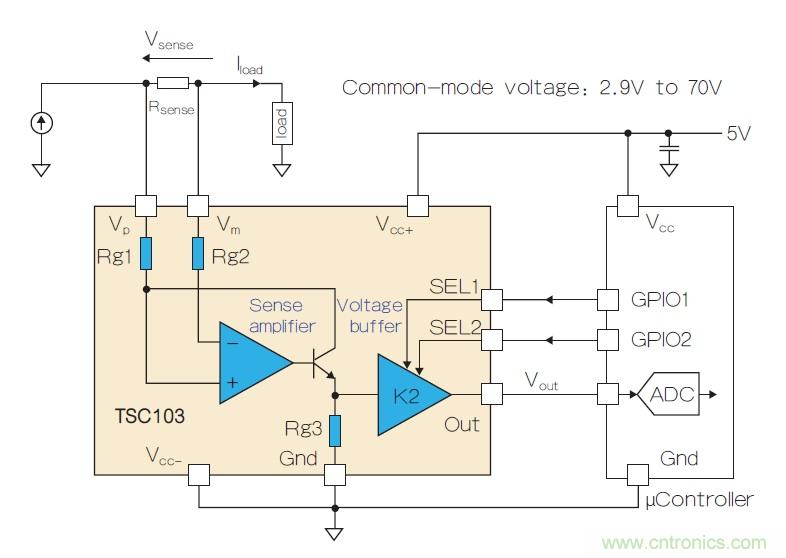

圖3 ST的TSC103在回路中使用了一個BJT。

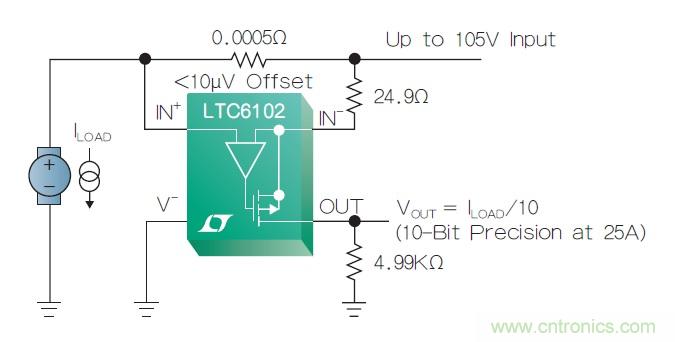

圖4 ADI的LTC6102使用一個MOSFET。



LM13700這樣的OTA可以用作高階傳感器嗎？嗯…就把這個問題留給讀者諸君思考吧。
