光(guang)電(dian)傳(chuan)感(gan)器(qi)是(shi)一(yi)種(zhong)能(neng)夠(gou)將(jiang)可(ke)見(jian)光(guang)信(xin)號(hao)轉(zhuan)換(huan)為(wei)電(dian)信(xin)號(hao)的(de)器(qi)件(jian)，也(ye)可(ke)稱(cheng)為(wei)光(guang)電(dian)器(qi)件(jian)
，主(zhu)要(yao)用(yong)於(yu)光(guang)控(kong)開(kai)關(guan)，光(guang)控(kong)照(zhao)明(ming)，光(guang)控(kong)報(bao)警(jing)領(ling)域(yu)中(zhong)，對(dui)各(ge)種(zhong)可(ke)見(jian)光(guang)進(jin)行(xing)控(kong)製(zhi)。

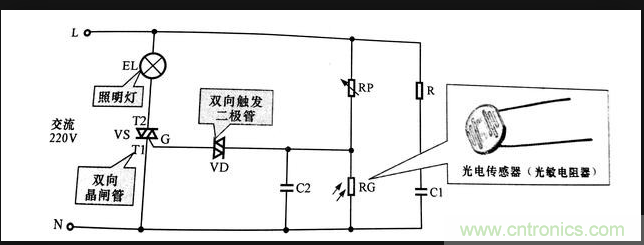

光電傳感器的線路連接圖

　　

從cong上shang圖tu可ke看kan出chu該gai光guang電dian傳chuan感gan器qi采cai用yong的de是shi光guang敏min電dian阻zu器qi作zuo為wei光guang電dian元yuan件jian，光guang敏min電dian阻zu器qi是shi一yi種zhong對dui光guang敏min感gan的de元yuan件jian
，其qi電dian阻zu值zhi隨sui入ru射she光guang線xian的de強qiang弱ruo發fa生sheng變bian化hua而er變bian化hua。

　　

當環境光較強時

，光電傳感器RG的阻值較小，使可調電阻器RP與光電傳感器RG處的分壓值變低，不能達到雙向觸發二極管VD的觸發電壓值，雙向觸發二極管VD 截止
，進而使雙向了晶閘管VS也截止，照明燈EL熄滅。

　　

當環境光較弱時，光電傳感器RG的阻值變大，使可調電阻器RP與光電傳感器RG處的分壓值變高，隨著光照強度的逐漸增強，光電傳感器RG的阻值逐漸變大，當可調電阻器kP與光電傳感器RG處的分壓值達到雙向觸發二個極管VD的觸發電壓時，雙向觸發二極管VD導通，進而觸發雙向品閘管VS也導通
，照明燈EL點亮。
