guangdianouheqizaidianluzhongdezhuyaozuoyongshijiangdiannengyuguangnengjinxinghuxiangzhuanhuan，yinciqijiegouyaoxiangduifuza。zhengyinweiguangdianouheqidezuchengfangshiduozhongduoyang，suoyizaijiancejieduanjiuxuyaozhenduibutongdejiegoutedianlaijinxingceliang。benwenzhenduixinshou
，jiangduiguangdianouheqizaishejiguochengzhongdeshiyongchangshi，yijijiaoweijianbiandeceshifangfa。





（a）

（b）

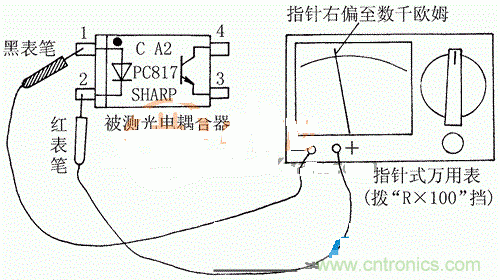

圖1光電耦合器的檢測



這裏以MF50型指針式萬用表和4腳PC817型光電耦合器為例
，說明具體檢測方法：首先
，按照圖1（a）所示，將指針式萬用表置於“R×100”（或“R×1k”）電阻擋，紅、黑表筆分別接光電耦合器輸入端發光二極管的兩個引腳。如果有一次表針指數為無窮大
，但紅、heibiaobihuhuanhouyoujiqianzhishijiqianoumudedianzuzhi
，zecishiheibiaobisuojiedeyinjiaojiweifaguangerjiguandezhengji，hongbiaobisuojiedeyinjiaoweifaguangerjiguandefuji。

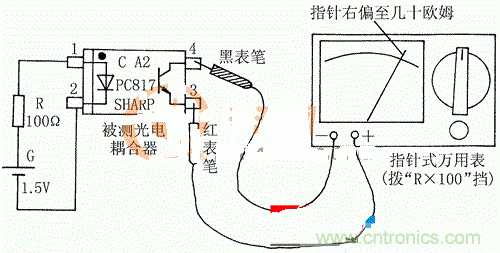

然後，按照圖1（b）所示，在光電耦合器輸入端接入正向電壓，將指針式萬用表仍然置於“R×100”電阻擋，紅、黑表筆分別接光電耦合器輸出端的兩個引腳。如果有一次表針指數為無窮大（或電阻值較大），但紅、黑表筆互換後卻有很小的電阻值（<100Ω）
，則此時黑表筆所接的引腳即為內部NPN型光敏三極管的集電極c、紅表筆所接的引腳為發射極e。當切斷輸入端正向電壓時
，光敏三極管應截止，萬用表指數應為無窮大。這樣
，不僅確定了4腳光電耦合器PC817的引腳排列
，而且還檢測出它的光傳輸特性正常。如果檢測時萬用表指針始終不擺動，則說明光電耦合器已損壞。



需要說明的是：光電耦合器中常用紅外發光二極管的正向導通電壓較普通發光二極管要低，一般在1.3V以下，所以可以用指針式萬用表的“R×100”電阻擋直接測量，並且圖1（b）中的電池G電壓取1.5V（用1節5號電池）即可。還可用圖1（a）所示的萬用表接線直接取代圖1（b）所示的輸入端所接正向電壓（即電阻器R和電池G），使測量更方便，隻不過需要增加一塊萬用表。



zhiyuduotongdaoguangdianouheqidejiance，yingshouxianjiangsuoyoufaguangerjiguandeguanjiaopanbiechulai，ranhouzaiquedingduiyingdeguangminsanjiguandeguanjiao。duiyuzaixianludeguangdianouheqi，zuihaodejiancefangfashi“比較法”
，即拆下懷疑有問題的光電耦合器，用萬用表測量其內部二極管、三極管的正向和反向電阻值，並與好的同型號光電耦合器對應腳的測量值進行比較，若阻值相差較大，則說明被測光電耦合器已損壞。





筆者多年前曾根據光電耦合器的原理
，設計製作了一個能夠快速判斷光電耦合器好壞的小巧鑒別器，其電路如圖2所示。當將光電耦合器的輸入
、輸出引腳分清極性後正確插入鑒別器的4個相應插孔內時

，如果發光二極管VD1、VD2同步閃爍發光
，則證明光電耦合器完好。如果VD1不閃爍發光，則說明光電耦合器內部發光管已開路；如果VD1閃爍發光，但VD2不亮或恒定發光
，說明光電耦合器內部不是發光管失效就是光敏晶體管已開路或擊穿損壞。

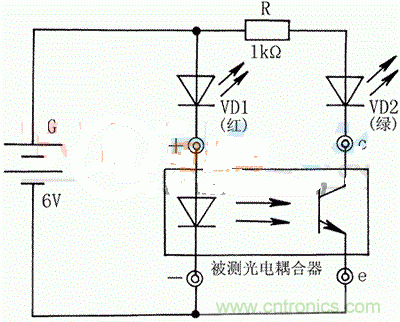

圖2 光電耦合器鑒別器電路圖

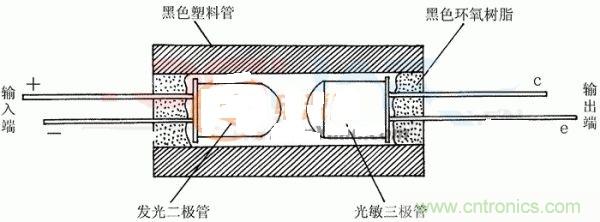

圖3 自製光電耦合器



製作時，VD1用紅色閃爍發光二極管，VD2用綠色普通發光二極管。R用RTX-1/8W型碳膜電阻器。4個管腳插孔可用0.4mm～0.6mm的裸銅絲
，在一枚2號大頭針上密繞十幾圈
，並在尾端留出長度大於3cm的焊接引線（應套上絕緣管），然後脫胎而成。G用4節5號幹電池串聯（6V）而成
，如用4F20-6V型疊層幹電池會更方便。整個電路可焊裝在一個體積合適的塑料小盒內，麵板開孔伸出兩個發光二極管的管帽和4個插孔。注意：輸入和輸出插孔的間距不要超過1cm
，各插孔伸出的引線長度不要小於2cm，便bian於yu靈ling活huo互hu換huan位wei置zhi，以yi適shi應ying不bu同tong型xing號hao和he引yin腳jiao排pai列lie的de光guang電dian耦ou合he器qi檢jian測ce。本ben裝zhuang置zhi不bu設she電dian源yuan開kai關guan，用yong畢bi拔ba掉diao光guang電dian耦ou合he器qi，電dian源yuan即ji被bei自zi動dong切qie斷duan。
