隨sui著zhe科ke技ji的de發fa展zhan，數shu字zi電dian路lu在zai電dian源yuan設she計ji領ling域yu的de地di位wei越yue加jia重zhong要yao，數shu字zi電dian源yuan當dang中zhong的de觸chu發fa器qi也ye成cheng為wei了le人ren們men關guan注zhu的de重zhong點dian
，在zai觸chu發fa器qi的de學xue習xi過guo程cheng中zhong，電dian壓ya波bo形xing圖tu是shi其qi中zhong的de重zhong點dian難nan點dian，本ben篇pian文wen章zhang就jiu將jiang對duirs觸發器的電壓波形圖進行分析。

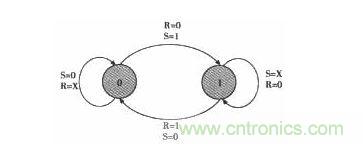

圖1rs觸發器狀態轉換圖



RS觸發器的狀態轉換圖如圖l所示。JK觸發器的狀態轉換圖如圖2所示。

圖2JK觸發器的狀態轉換圖





RS觸發器的特性由特性表和狀態轉換圖可知，當S=R=1時
，其狀態均為不定態，而不同電路結構的觸發器
，其動作特點是有區分的。

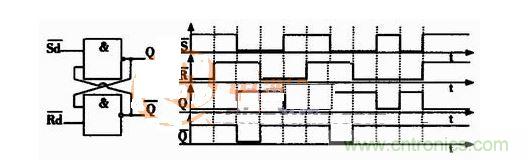

基本RS觸發器的電路圖及電壓波形圖如圖3所示。

3基本rs觸發器的電路圖及電壓波形圖



根據對基本RS觸發器電路的分析得知：當SD=RD=0時，Q
、均為高電平，一且SD、RD同時變為高電平，Q
、輸出為O

，1（或1，0）無法確定。也就是說當SD=RD=0時，Q和輸出端的狀態是確定的，即為1，狀態不定是指當SD
、RD同時從0變成1後，Q、輸出端的狀態不確定（Q=1，=0，還是Q=0
，=1，不能確定）。

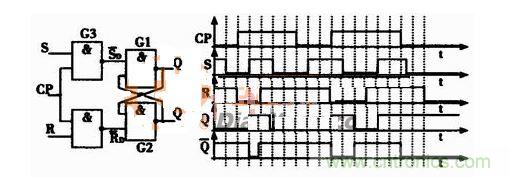

同步RS觸發器的電路圖及電壓波形圖如圖4所示。

圖4同步rs觸發器的電路圖及電壓波形圖



根據對同步RS觸發器電路的分析得知：CP=0時，S=X
，R=X，Q
、輸出端保持不變；CP=1時
，其工作情況同基本RS觸發器一樣（設Q初態為0）。



CP=1期間，S=R=1，Q和輸出同時為高電平1，一旦CP從高電平變為低電平，Q、輸出端的狀態同樣是不定的（即可能Q=0，=1，也可能Q=1，=0）。其輸出狀態是隨機的
，無法確定。主從結構RS觸發器

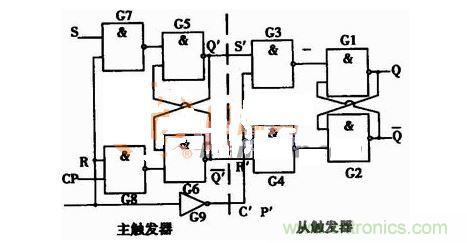

主從結構RS觸發器的電路圖如圖5所示
，由主觸發器和從觸發器組成。

圖5主從結構rs觸發器的電路圖

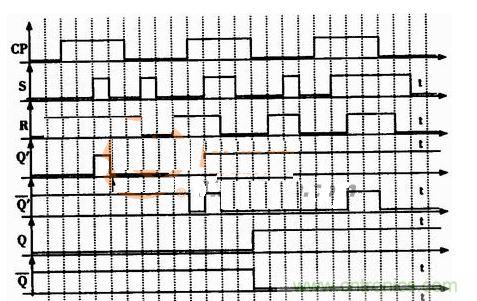

主、從觸發器分別由兩個同步RS觸發器組成。根據對主從型RS觸發器電路的分新，畫出其相應的電壓波形圖，主從結構RS觸發器的電壓波形圖如圖6所示（設初態為0）。

圖6主從結構rs觸發器的電壓波形圖



CP=1時

，主觸發器觸發工作，從觸發器的Q、輸出端保持不變；CP=O時，從觸發器觸發工作，主觸發器的Q’、輸出端保持不變。輸出端輸出狀態的變化發生在CP信號的下降沿，但卻是受到CP=1期間R
、S輸入信號的影響。圖4中的脈衝3，CP=1
，S=R=1時，Q’=1
，且持續到CP下降沿時刻
，則Q’=0，=1，還是Q''=1，=0不確定。所以當CP下降沿時刻一到從觸發器Q端輸出高電平還是低電平無法確定，其狀態不定
，並不是指Q、同時輸出高電平，和基本RS
、同步RS觸發器的理解不同。



通過對電路的分析總結出主從型RS觸發器Q端電壓波形變化的描述方法。



從觸發器是按照CP下降沿時刻到這一時刻主觸發器輸出端Q''、的信號觸發工作。即Q’=1，=0

，則Q=1，=0；Q''=0=1，則Q=0=1。所以不需要對CP=1期間，主觸發器Q’、的信號全部分析出來。可以在每個CP脈衝下降沿到來這一刻往前去確定Q’，一旦明確知道Q''的信號，就不需要知道前麵Q''的信號，即知道CP下降沿這一時刻的Q’的信號
，則CP下降沿時刻一到，從觸發器的輸出也明確了。



圖4中脈衝1下降沿t2時刻到，如何判斷Q端的信號？由於t1-t2期間S=O，R=1，主觸發器量0，即Q’=0=1，所以t2時刻一到
，Q=Q’=0=1，不需要對t1之前的信號再進行詳細分析。



同理脈衝2下降沿t5時刻到，由於t4-t5期間

，S=R=O。主觸發器處於保持狀態，而Q’保持什麼狀態不清楚
，再看t3-t4期間
，S=1
，R=0，主觸發器置1，使Q’=1=0，由此可知t4-t5期間主觸發器保持1狀態，所以在t5時刻一到Q=Q’=1=0。
