後續接口電路主要指信號調節和轉換電路，即能把傳感元件輸出的電信號轉換為便於顯示
、記錄、處理和控製的有用電信號的電路。由於用集成電路工藝製造出的壓力傳感器往往存在：零點輸出和零點溫漂
，靈敏度溫漂
，輸出信號非線性

，輸出信號幅值低或不標準化等問題。

　　

　　

由於所測出的微壓力傳感器兩端的電壓信號較弱，所以電壓在進行A/D 轉換之前必須經過放大電路的放大（見圖2）。INA118 由3 個運算放大器組成差分放大結構，內置輸入過壓保護
，且可通過外置不同大小的電阻實現不同的增益（從1 到1 000）
，因而應用範圍很廣。

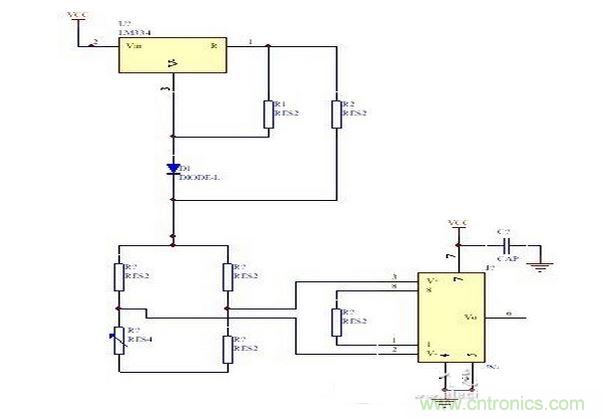

圖2 電橋放大電路

　　

通過在腳1 和腳8 之間外接一電阻Rg 來實現不同的增益
，該增益可從1 到1 000 不等。電阻Rg 為式中G 為增益。由於Rg 的穩定性和溫度漂移對增益有影響
，因此，在需要獲得高精度增益的應用中對Rg 的要求也比較高
，應采用高精度、低噪聲的金屬膜電阻。此外，高增益的電路設計中的Rg 值較小，如G=100時的Rg 值為1.02 kΩ；G=1 000 時的Rg 值為50.5Ω。

　　

　　

為了實現對微壓力的實時測量，使用 16 位的AD7715對輸出電壓進行采樣測量
，其中AD780提供2.5V 高精度基準電壓。P3.1 腳提供了AD 工作所需的時鍾，P1.4 和P1.5 腳接收和發送通訊數據
，P1.6 是片選信號
，P1.7 接DRDY
，AT89S52可以通過查詢P1.7 的狀態來判斷是否可以讀取AD 轉換結果。A/D 接口電路如圖3所示。

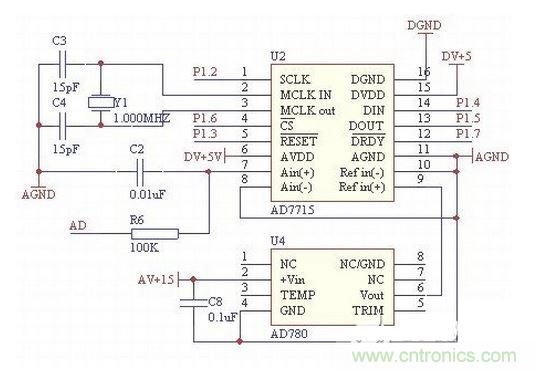

圖3 A/D 轉換電路



　　

AT89S52是一個低功耗，高性能CMOS 8 位單片機，兼容標準MCS-51 指令係統及80C51 引腳結構。本設計使用的複位電路是由22μF 的電容，1 kΩ的電阻及IN4148 erjiguanzucheng。zaimanzudanpianjikekaofuweideqiantixia，gaifuweidianludeyoudianzaiyujiangdifuweiyinjiaodeduidizukang，keyixianzhezengqiangdanpianjifuweidianludekangganraonengli。erjiguankeyishixiankuaisushifangdianrongdianliangdegongneng，manzuduanshijianfuweideyaoqiu。benshejidedanpianjilianjiedianlurutu4 所示
，輸入信號為經7715A/D 轉換的模擬電壓，單片機進行計算處理後輸入到LCD1602 液晶顯示
，顯示出相應的壓力值。

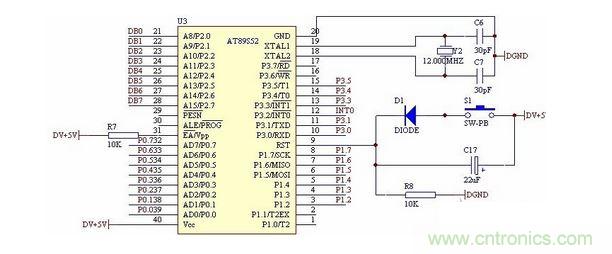

圖4 單片機連接電路

　　

通過對微壓力傳感器的應用、特te點dian及ji工gong作zuo特te性xing等deng方fang麵mian的de研yan究jiu，並bing對dui微wei壓ya力li傳chuan感gan器qi接jie口kou電dian路lu進jin行xing了le設she計ji，在zai電dian路lu框kuang圖tu中zhong充chong實shi了le各ge個ge部bu分fen的de內nei容rong。首shou先xian采cai用yong惠hui斯si通tong電dian橋qiao濾lv出chu微wei壓ya力li傳chuan感gan器qi輸shu出chu的de變bian量liang
，然ran後hou用yongINA118放大器將此信號放大

，再用7715A/D 轉換器驅動LCD 將其顯示。完善了微壓力傳感器接口電路，使電路在功能性、穩定性、可靠性及小型化等方麵都有所增強。
