剛剛結束的2014MWC上三星推出其下旗艦智能手機Galaxy S5
，除去遞進式的配置升級外，S5最大的亮點在於新增的指紋識別器和心率感應器。Galaxy S5所配備的心率傳感器屬於三星S Health應用的一部分
，回顧拆解數據，其實S Health的概念從Galaxy S4上就已經開始體現，主要體現在S4上各類傳感器的使用。

有關Galaxy S5中的ISOCELL傳感器的詳細技術剖析
，大家可以詳見本站“技術剖析“驚世”三星ISOCELL傳感器，神奇在哪？”。

剛剛結束的2014MWC上三星推出其下旗艦智能手機Galaxy S5，除去遞進式的配置升級外，S5最大的亮點在於新增的指紋識別器和心率感應器。Galaxy S5所配備的心率傳感器屬於三星S Health應用的一部分，回顧拆解數據，其實S Health的概念從Galaxy S4上就已經開始體現
，主要體現在S4上各類傳感器的使用。

以下對S4的傳感器做簡要的總結。

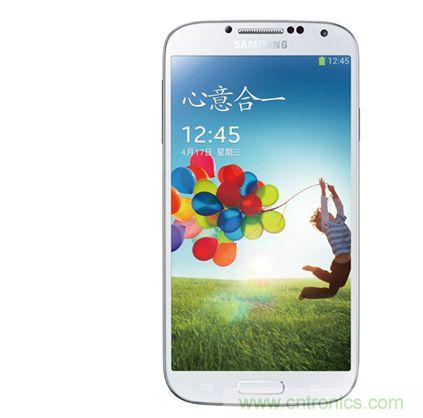

圖1  SAMSUNG GALAXY S4 (GT-I9508)

表1  SAMSUNG GALAXY S4 (GT-I9508)中的傳感器
[page]

首(shou)先(xian)

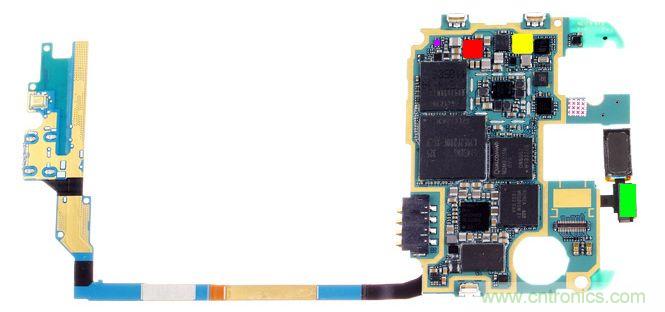

，圖(tu)片(pian)展(zhan)示(shi)傳(chuan)感(gan)器(qi)在(zai)此(ci)款(kuan)智(zhi)能(neng)手(shou)機(ji)主(zhu)板(ban)上(shang)的(de)分(fen)布(bu)情(qing)況(kuang)。紅(hong)色(se)為(wei)加(jia)速(su)度(du)計(ji)和(he)陀(tuo)螺(luo)儀(yi)的(de)組(zu)合(he)傳(chuan)感(gan)器(qi)，黃(huang)色(se)為(wei)壓(ya)力(li)傳(chuan)感(gan)器(qi)，橙(cheng)色(se)標(biao)記(ji)為(wei)磁(ci)力(li)計(ji)
，藍(lan)色(se)標(biao)記(ji)為(wei)濕(shi)度(du)/溫度傳感器，綠色為手勢識別/接近傳感器/紅外LED，紫色為霍爾傳感器。

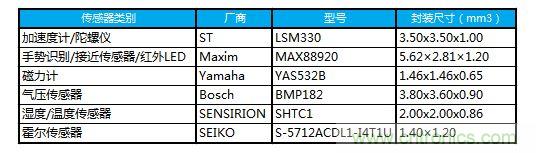

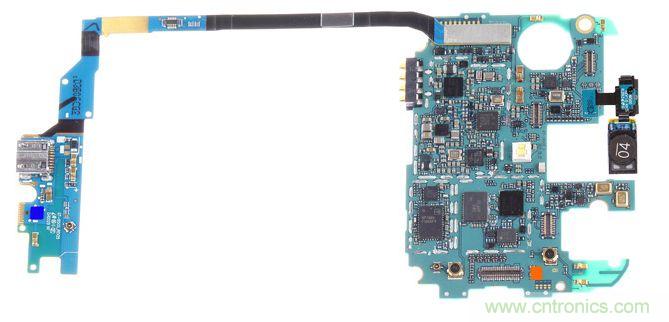

圖2  SAMSUNG GALAXY S4 (GT-I9508)中的傳感器
[page]

所謂“知己知彼，方能百戰不殆”。接下來
，閱讀 GALAXY S4中的傳感器詳情，希望能為相關傳感器供應商和係統集成商提供一些幫助，以便更好地決策產品發展方向。

以下為 GALAXY S4每顆芯片詳情：

（1）加速度計和陀螺儀的組合傳感器。供應商：STMicroelectronics；型號：LSM330；封裝標記 8337 0D30 L；封裝形式：18pins，3.5mmx3.5mmx1.0mm。

圖3  LSM330：加速度計和陀螺儀的組合傳感器 @ SAMSUNG GALAXY S4 (GT-I9508)

（2）氣壓傳感器。供應商：Bosch；型號：BMP182；封裝標記 1274 U314 324；封裝形式：LGA-7pins，3.8mmx3.6mmx0.9mm。

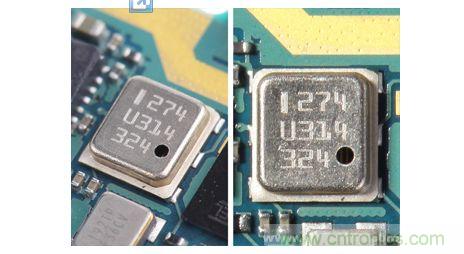

圖4  BMP182：氣壓傳感器@ SAMSUNG GALAXY S4 (GT-I9508)
[page]

（3）磁力計。供應商：Yamaha；型號：YAS532B；封裝標記：532B 332 L0
；封裝形式：WLCSP-6pins，1.46mm*1.46mm*0.65mm。

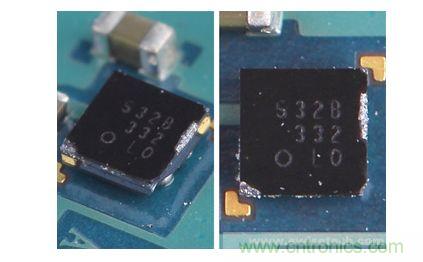

圖5  YAS532B：磁力計 @ SAMSUNG GALAXY S4 (GT-I9508)

（4）濕度/溫度傳感器。供應商：SENSIRION AG；型號：SHTC1；封裝標記：SHTC1 3ADMM；封裝形式：SMD-4pins，2.00mm*2.00mm*0.86mm。

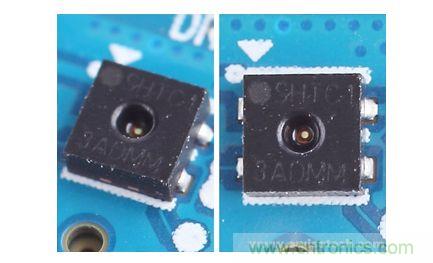

圖6  SHTC1：濕度/溫度傳感器@ SAMSUNG GALAXY S4 (GT-I9508)
[page]

（5）手勢識別/接近傳感器/紅外LED。供應商：Maxim；型號：MAX88920
；封裝標記：8G 329HI5B；封裝：5.62mm×2.81mm×1.20mm。

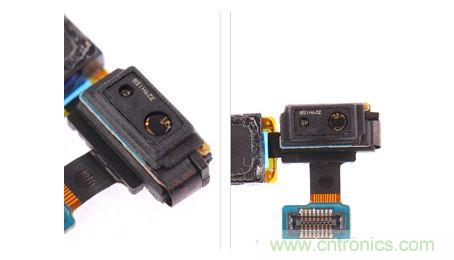

圖7 MAX88920：手勢識別/接近傳感器/紅外LED @SAMSUNG GALAXY S4(GT-I9508)

（6）霍爾傳感器。供應商：SEIKO；型號：S-5712ACDL1-I4T1U
；封裝標記：XBB；封裝：SNT-4A  1.40mm×1.20mm。

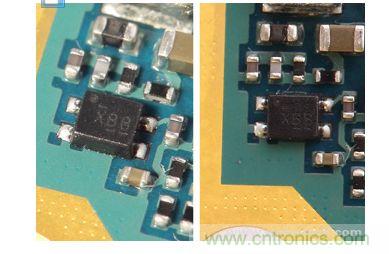

圖8 S-5712ACDL1-I4T1U：霍爾傳感器 @SAMSUNG GALAXY S4(GT-I9508)
