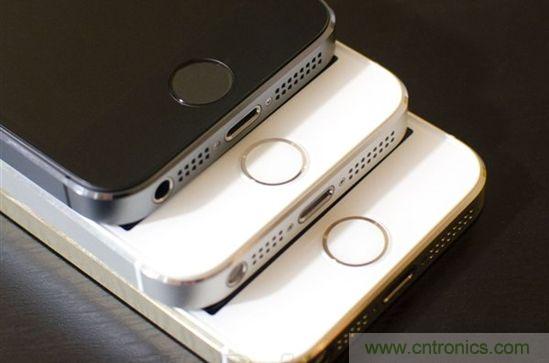

iPhone 5S的Touch ID Home鍵的詳解

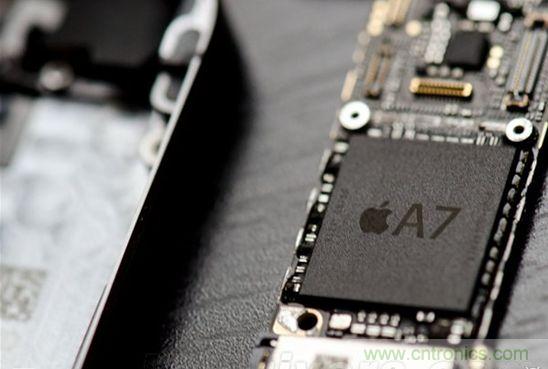

蘋果曾公開表示，iPhone 5S的指紋識別功能非常安全，因為數據都存入在A7處理器中，而存儲的形式不是圖像是指紋的數字字符。經過深入拆解後發現，原來A7處理器中的Secure Enclave區域用以專門保護密碼和指紋數據，而它阻隔了A7與iOS的聯係。

蘋果為什麼要這麼做，這樣的好處是，iOS和其它應用程序不能隨意訪問用戶的指紋數據，更重要的是
，這個Secure Enclave區域跟Touch ID是一對一匹配的，也就是說將其移植到其它A7處理器後，原先存儲的指紋數據是沒法使用的。

這也就解釋了之前iMore的那個實驗
，即對調iPhone 5S的Home鍵後，兩者是不能正常工作的


，而蘋果這麼做的真正目的是，防止有人惡意在指紋識別傳感器與A7處理器之間傳遞數據的時候動手腳。PS：想動手腳的隻能單獨破解每台設備了。
[page]

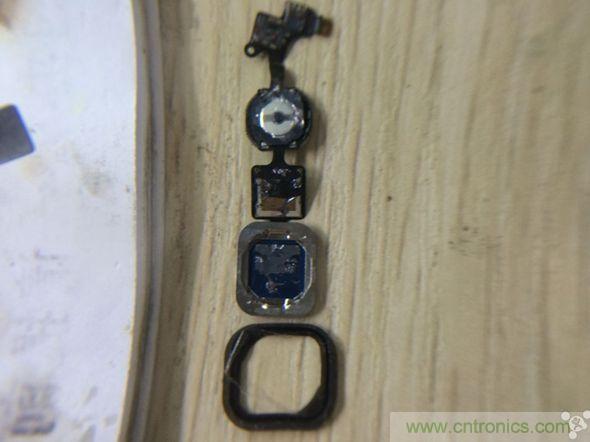

蘋果5S的Touch ID Home鍵的拆解

iPhone5S發布已經有一段時間了，但本人由於職業的因素，一直對Touch ID好奇，我一直在想它是通過怎樣的一種采集傳輸方式把指紋信息傳達到主板芯片的？為什麼更換了Touch ID Home鍵的手機，不管你怎麼刷機，還原
，此功能都不能使用？如果Home鍵損壞，下一步如何來修複與更換？懷揣著這些疑問，今天終於有機會來見識一下廬山真麵目了。廢話不多說
，上圖。

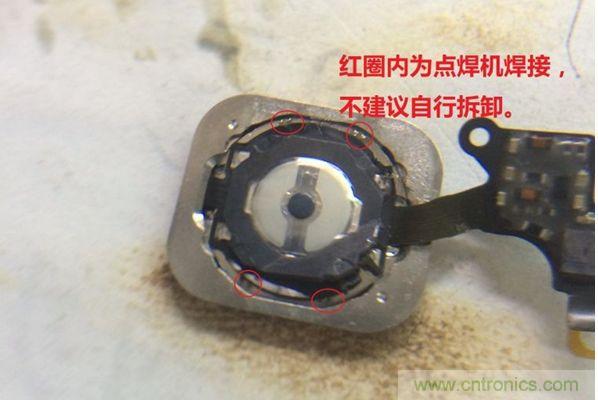

如上圖，墊片與外Home鍵邊緣是用了點焊技術，普通工具不好拆卸

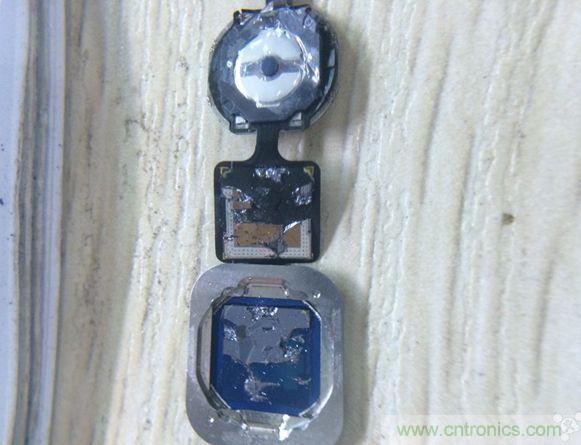

，由於此Home鍵(jian)排(pai)線(xian)已(yi)經(jing)斷(duan)掉(diao)，此(ci)次(ci)拆(chai)卸(xie)采(cai)用(yong)了(le)暴(bao)力(li)手(shou)段(duan)。拆(chai)開(kai)之(zhi)後(hou)我(wo)們(men)可(ke)以(yi)見(jian)下(xia)圖(tu)所(suo)示(shi)

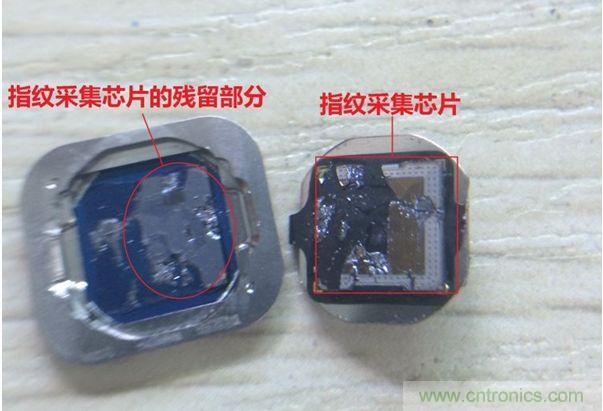

，這(zhe)就(jiu)是(shi)神(shen)秘(mi)的(de)指(zhi)紋(wen)采(cai)集(ji)芯(xin)片(pian)，由(you)於(yu)暴(bao)力(li)拆(chai)卸(xie)，此(ci)芯(xin)片(pian)已(yi)經(jing)破(po)損(sun)，其(qi)中(zhong)一(yi)部(bu)分(fen)已(yi)經(jing)殘(can)留(liu)在(zai)外(wai)Home鍵內部。指紋采集芯片采用了類似於玻璃的材質，機器容易破損。以後使用5Sdejiyouyidingzhuyibaohuo，yifangshuaidaodaozhizhiwencaijixinpianposun。julejie，muqianchuleguanfangdezhengjigenghuanfangan
，muqianhaimeiyouqitafangshixiufu。genghuanwujie，yinweizhegedongdonghezhubanshijiamipeiduide。xiamianwomenhuishuodao……

[page]

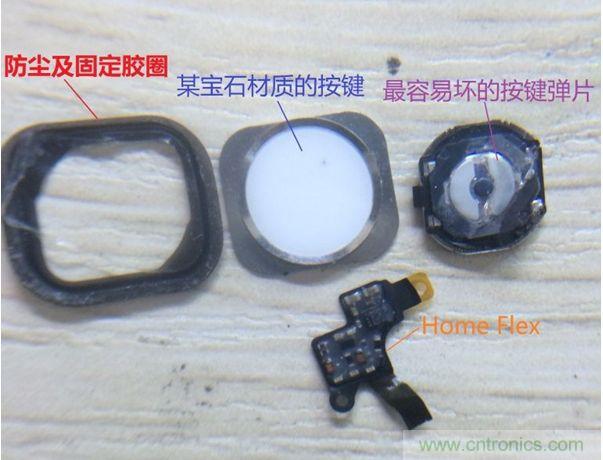

以下圖片為Touch ID Home鍵的結構
，防塵膠圈上麵有3M膠，與Home鍵相連粘合在顯示屏內部
，同時也起到了固定作用。白色按鍵就是傳說中的某寶石材質的按鍵。圖中最右邊的就是Home鍵彈片了。也就是起到了閉合開關dezuoyong，zhegebuduoshuole。zuixiamianwoxiangdajiadounengrenshile，tajiushianjianyuzhubanxiangliandepaixian。buguohenkexi，cishoujishousunbijiaoyanzhong，meinengwanzhengbaoliuzhengtideHome鍵排線，但是關鍵的東西還在上麵。此時網友會想哪個是我描述的關鍵東西呢
？我們在下麵說……

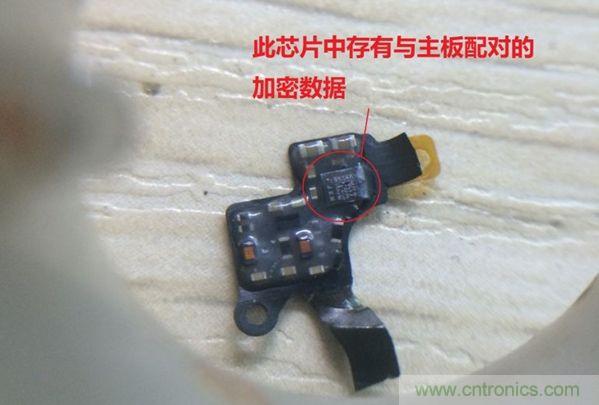

下圖紅圈所示就為我之前說的關鍵小東東，這個小芯片在5S當中起到了非常重要的作用。先前我們進行過測試
，把兩台手機的Home鍵總成進行替換。得出的結論是兩台手機同時失去了Touch ID的功能，不論如何通過軟件還原，更新係統都無法恢複Touch ID功能。然後把兩台的原始Home鍵總成裝回原機以後，結果兩台的Touch ID功能就都可以使用了，根據5S的Home鍵構造和iPhone的舊機型進行對比，之後我們斷定此芯片為存儲類芯片，裏麵存儲著與主板配對的加密數據。目前還無法破解，所以一旦Home鍵總成出現問題，故障機就非常有可能失去Touch ID的功能。

[page]

希望此帖能給大家作為警示，千萬保護好5S的Home鍵。如果它壞了
，5S就變成了5了。那豈不是很悲催！好了就說到這吧。
