共模幹擾

當現場多路信號
，如4～20mA、0～10mA、1～5V同時輸入多個控製器時，如下圖所示。

對於傳感器輸出的電流信號，隻經PLC和變頻器的輸入阻抗之和不大於傳感器的輸出負載阻抗即可
，壓力傳感器的信號可以同時串入PLC和變頻器，如隻有壓力傳感器信號
，則PLC和變頻器也都可以正常接收壓力傳感器的信號。而當液位傳感器的信號也同時接入PLC和變頻器時，因PLC接收信號的-端都在變頻器的+端，當兩傳感器的信號電流不一樣時，就有可能使PLC兩-端的電位有較大的差異
，就就形成了共模幹擾電壓。如PLC輸入端又互相不是隔離的，則會造成PLC的模擬信號輸入端接收不正常。變頻器的兩輸入信號是在PLC的後麵，其-端電位可保持在變頻器內部電路設定的狀態，問題不大。

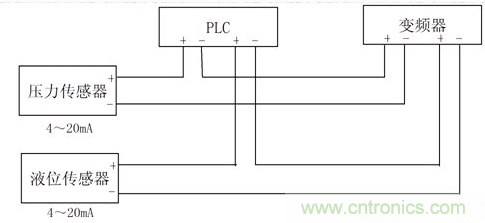

圖1：傳感器應用結構圖

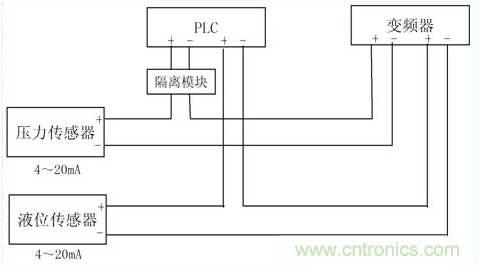

解決的辦法如下圖所示，在PLC輸入信號的一端加裝隔離模塊，此時PLC的兩個-端中
，由於一個是處於隔離狀態，所以不會出現兩個-端一高一低
，與PLC內部電路不相適應的現象。

圖2：帶隔離的傳感器應用結構圖

變頻器幹擾

由於變頻器輸出正統波中有許多高次諧波，這些諧波分量通過電源線，耦合、ganyingdengfangshichuanbo
，yanzhongshibudanhuizaochengchuanganqihuodianzishebeibunengzhengchanggongzuo
，haihuizaochengbianpinqizishenchuxianjiediguzhangbunengzhengchanggongzuo。changcaiqucuoshiyouyixiajixiang：

變頻器按說明書正確可靠接地；
變頻器載波頻率要盡是設低一此，降低諧波輻射強度
，減少位移電流;

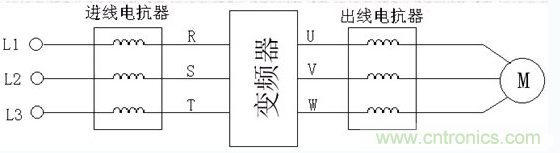

變頻器輸出側安裝輸出電抗器，減少電纜的電磁輻射和位移電流；
與變頻器連接的輸入輸出信號用隔離模塊或中間繼電器隔離開
；
變頻器電源輸入側安裝輸入電抗器，減少變頻器對電網的諧波汙染；
在變頻器的中間直流環節串接直流電抗器提高功率因數。

電源幹擾

很多幹擾信號是通過電源線傳播的，對於控製線路和控製裝置
，其電源可采用1：1的隔離變壓器供電，並將隔離變壓器的屏蔽端可靠抗議地
，如下圖所示：

圖3：變壓器使用結構

傳感器輸出信號的抗幹擾

傳感器到PLC（或其它控製器）去的弱電信號，可采用阻容濾波的方法減少幹擾，如下圖所示。

圖4：傳感器信號傳輸到PLC

傳感器的輸出信號，不論是電壓還是電流，經過R、C阻容濾波
，信號中的高頻幹擾信號被濾掉，輸出信號就平滑了。如傳感器是電壓信號，電阻R可以大一些，1K～幾百K均可，電容C從0.1～10uF；如是電流信號，則電阻R及PLC側的輸入電阻之和不能大於傳感器的最大電阻值
，多數情況下R≤500Ω，電容C的值從0.1～10uF間。

[page]
控製器的開關量輸入

有時PLC或其它控製器的開關量輸入由於受外界幹擾影響而瞬間輸入錯誤，導致PLC產生誤動作，這時在PLC的輸入端並上一個0.1uF的小電容就可以消除這種幹擾，如下圖所示：

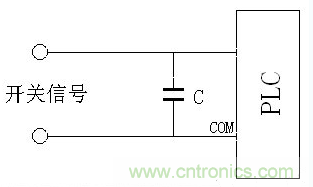

圖5：PLC控製信號的輸入

電氣電路控製失靈

用按鈕和開關起停較遠處交流電機（或設備）時，有時想停卻停不了
，電路如圖所示：

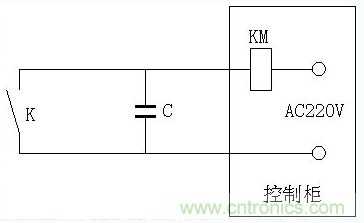

圖6：電氣控製失靈

由於開關K離接觸器KM較遠
，兩根電線很長導致其分布電容C將變得很大，在交流電路中，這個分布電容中將有位移電流流過
，即使開關K斷開也可能因KM維持能量不需太大而導致KM不釋放

，設備停不下來，此時，可以按以下方法解決：

用直流信號遠控；

在交流接觸器KM的線圈上並一個電燈或電阻

，使分布電容流過的電流不足以維持線圈的吸合。

屏蔽雙絞線和屏蔽線接地

對(dui)於(yu)弱(ruo)信(xin)號(hao)的(de)傳(chuan)輸(shu)，如(ru)能(neng)形(xing)成(cheng)一(yi)對(dui)電(dian)流(liu)相(xiang)等(deng)方(fang)向(xiang)相(xiang)反(fan)的(de)回(hui)路(lu)，最(zui)好(hao)采(cai)用(yong)雙(shuang)絞(jiao)線(xian)，這(zhe)樣(yang)導(dao)線(xian)本(ben)身(shen)就(jiu)具(ju)有(you)一(yi)定(ding)的(de)抗(kang)幹(gan)擾(rao)能(neng)力(li)，因(yin)為(wei)兩(liang)個(ge)相(xiang)近(jin)的(de)雙(shuang)絞(jiao)線(xian)形(xing)成(cheng)的(de)感(gan)應(ying)電(dian)壓(ya)正(zheng)好(hao)相(xiang)反(fan)，本(ben)身(shen)就(jiu)把(ba)外(wai)界(jie)耦(ou)合(he)進(jin)來(lai)的(de)幹(gan)擾(rao)信(xin)號(hao)給(gei)抵(di)消(xiao)掉(diao)了(le)，如(ru)再(zai)加(jia)上(shang)良(liang)好(hao)的(de)屏(ping)蔽(bi)，其(qi)幹(gan)擾(rao)能(neng)力(li)就(jiu)更(geng)強(qiang)了(le)。多(duo)數(shu)弱(ruo)電(dian)信(xin)號(hao)的(de)屏(ping)蔽(bi)層(ceng)可(ke)以(yi)在(zai)接(jie)收(shou)信(xin)號(hao)側(ce)（如PLC側）一點集中接地，或是兩邊都不接地，視現場的抗幹擾效果而定。
