中心議題：

• 利用Max44009實施EOC (轉換結束)檢測，改善傳感器對測量值的響應時間

引言

Maxim的MAX44007和MAX44009高性能環境光傳感器，在單一芯片集成了光電二極管、模擬前端(AFE)
、兩路高分辨率模/數轉換器(ADC)、數字比較和數據格式化處理電路及I²C接口功能。這些光傳感器具有業內領先的低工作電流(0.65µA)、ICC低工作電壓(1.8V)
、超低光敏感度，采用2mm x 2mm x 0.6mm小尺寸封裝。

當光積分時間為100ms的倍數(如：100/200/400/800ms)時
，這些環境光傳感器能夠很好地抑製50Hz/60Hz噪zao聲sheng幹gan擾rao。然ran而er，多duo數shu情qing況kuang下xia
，很hen多duo應ying用yong需xu要yao一yi個ge轉zhuan換huan完wan成cheng信xin號hao，在zai可ke靠kao讀du取qu環huan境jing光guang傳chuan感gan器qi信xin息xi時shi避bi免mian不bu必bi要yao的de延yan遲chi。本ben應ying用yong筆bi記ji主zhu要yao介jie紹shao如ru何he使shi用yong器qi件jian的de中zhong斷duan引yin腳jiao提ti供gong轉zhuan換huan完wan成cheng指zhi示shi
，詳xiang細xi說shuo明mingI²C寄存器的設置方法。

寄存器

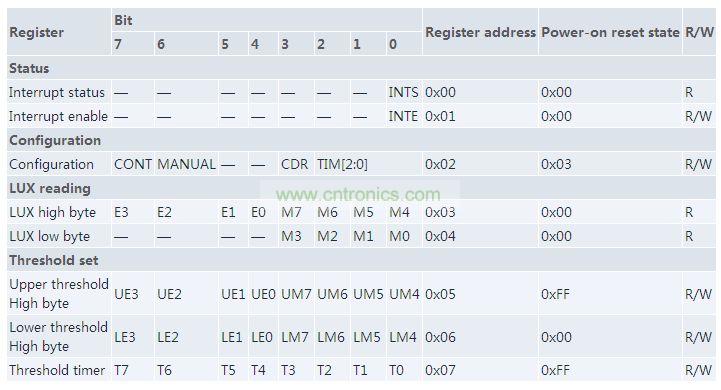

光傳感器的I²C寄存器如表1所示。


實現轉換完成檢測

實施依據是，隻有當ADC產生有效數據(例如
，ADC轉換結束)時，IC內部才會觸發中斷邏輯。在ADC轉換期間/積分時間內，中斷檢測邏輯將忽略I²C 寄ji存cun器qi設she置zhi的de變bian化hua。如ru果guo寄ji存cun器qi設she置zhi為wei不bu考kao慮lv轉zhuan換huan結jie果guo而er觸chu發fa中zhong斷duan，例li如ru

，所suo設she置zhi的de下xia限xian高gao於yu上shang限xian時shi，可ke通tong過guo監jian測ce中zhong斷duan引yin腳jiao獲huo得de轉zhuan換huan完wan成cheng信xin號hao。

下麵
，按步驟詳細說明一個算法示例。

第一步 配置寄存器，快速訪問。

向配置寄存器0x02寫入1100 0111，將寄存器配置為以下非默認參數：

CONT = 1：立即轉換和連續轉換
MANUAL = 1：允許手動調整積分時間
TIM = 111：將積分時間設置為最小值 = 6.25ms

第二步 配置寄存器
，轉換結束時立即、強製觸發中斷。

寫入下限高字節 = 1111 1111
寫入上限高字節 = 0000 0000
寫入門限定時器 = 0000 0000

第三步 保持在“等待”狀態，直到用戶啟動有效轉換。

在此期間，忽略任何來自寄存器的中斷觸發信號。

第四步 收到用戶命令後，啟動有效轉換過程。

向配置寄存器寫入1000 0000，實現寄存器的自動量程設置和連續轉換配置。

讀取中斷狀態寄存器0x00，清除任何中斷條件。/INT引腳應置為高電平。

檢測/INT引腳，等待中斷觸發信號(注意：由於第一步中的TIM設置，最長等待時間為6.25ms)

隨後，即可開啟光傳感器測量。

讀取中斷狀態寄存器0x00
，清除任何中斷條件。/INT引腳應為高電平。

當前轉換過程完成後，寫入1100 0111
，將寄存器的積分時間重新設置為6.25ms。

檢測/INT引腳，等待中斷觸發信號，引腳將發出轉換結束信號，可讀取有效的光強測量數據。

第五步 重複第三步。
