機遇與挑戰：

• MEMS2010年在消費性及移動裝置市場將擁有雙位數增長
• 將微機電技術使用在顯示器,可更進一步拓展其應用領域
• 便攜性和厚度上並不輸於OLED

MEMS(Micro-Electro-Mechanical Systems)是微機電係統的縮寫。MEMS是美國的叫法
，在日本被稱為微機械，在歐洲被稱為微係統。MEMS主要包括微型機構、微型傳感器
、微(wei)型(xing)執(zhi)行(xing)器(qi)和(he)相(xiang)應(ying)的(de)處(chu)理(li)電(dian)路(lu)等(deng)幾(ji)部(bu)分(fen)，它(ta)是(shi)在(zai)融(rong)合(he)多(duo)種(zhong)微(wei)細(xi)加(jia)工(gong)技(ji)術(shu)，並(bing)應(ying)用(yong)現(xian)代(dai)信(xin)息(xi)技(ji)術(shu)的(de)最(zui)新(xin)成(cheng)果(guo)的(de)基(ji)礎(chu)上(shang)發(fa)展(zhan)起(qi)來(lai)的(de)高(gao)科(ke)技(ji)前(qian)沿(yan)學(xue)科(ke)。

根據iSuppli的研究數據，微機電科技(MEMS)將自2010年起。因為移動裝置需求朝向精巧設計、多元功能的帶動下,在消費性及移動裝置市場將擁有雙位數增長。同時高通光電營銷總監Cheryl Goodman指出
，將微機電技術使用在顯示器，將可更進一步拓展微機電應用至全新領域。

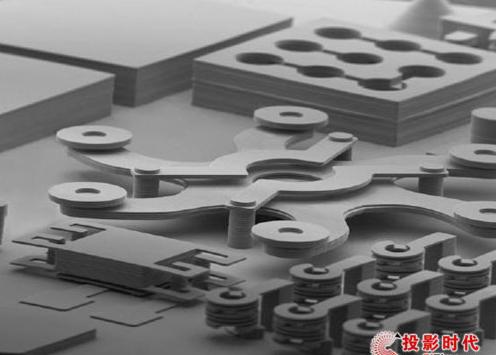

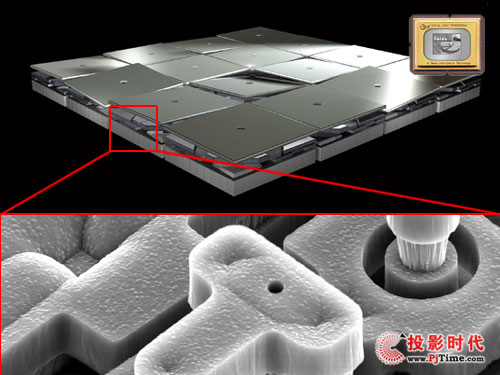

最具代表性的當屬目前市場上的投影機產品，比如DLP技術便是典型的MEMS產品。Goodman進一步解釋,高通應用MEMS在顯示器上的原因，在於借助結合矽基的微電子及微加工技術，微機電技術可提供成本效益、低功耗、小尺寸與高效能等優勢。

高通的mirasol顯示器使用幹涉測量調節組件做為一個簡單、內含兩層導電層的微機電裝置.第一層是由光學薄膜堆棧至玻璃基板
，另一層是懸在基板上的反光膜，在兩層間有一充滿空氣的間隙。而幹涉測量調節組件有兩種穩定狀態,當無電壓時，兩層薄膜分離使光線透射入底層並反射，形成顏色；而略施以電壓時，兩層因靜電吸引而閉合，使光線被吸收而呈現黑色。


與其它微機電顯示器相較，mirasol顯示器因不需背光模塊而展現其優勢。少了耗電的背光模塊，mirasol顯示器可以大為降低功耗
，並將電力運用至其它更多應用.此外
，mirasol顯示器可減少製造商物料清單上的項目，並降低係統複雜度。

gaijishuwuyifeichangfuhemuqianshichangdezhuliuxuqiu


，yifangmiandutedegongzuotexingkeyiranggenggaoduibihechunheixianshichengweikeneng，erqieshiyingdangxiadejienengchaoliu

，conggaijishudebiaoshulaikan


，qiliangchandekecaozuoxingtongyangpojuqianzhi，congxianshidebianxiexinghehoudukaoliang，gaijishubingbushuyuOLED。
