本文介紹 Allegro 的 ACS71x 電流傳感器集成電路 (IC)
，無需集中器

，可控製並地減少外部磁場幹擾。這些器件可以通過簡單的布局步驟提高小電流差異化的性能。

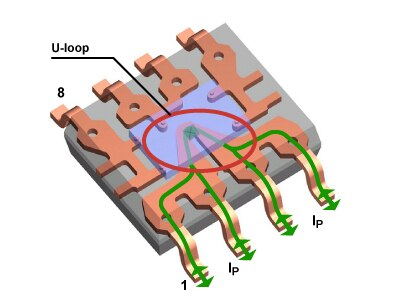

ACS71x 設備中的當前路徑。電流沿任一方向通過 U 形環路並繞過霍爾元件 (X)。U 形環安裝在 SOIC8 封裝中的芯片下方。

ACS71x 係列基於霍爾效應的電流傳感器 IC 通過感測電流經過霍爾元件附近時產生的磁場來測量電流（見圖 1）。它們直接測量該磁場

，無需使用磁集中器
，而磁集中器是其他磁性設備的常見功能（例如，用於 ACS75x 係列電流傳感器 IC 的 Allegro MicroSystems CA 和 CB 封裝）。

沒有集中器的優點是幾乎消除了作為 IC 誤差源的磁滯現象。然而，這也使得 ACS71x shebeiduiwaibucichangdepingbinenglijiaocha，waibucichangkenenghuidaozhidianliuceliangshizhen。zaikenengcunzaidacichangdeyingyongzhong
，bixuzhuyihuoeryuanjianxiangduiyuzhexiecichangdeduizhunhejianju。zaimouxieqingkuangxiayekenengxuyaopingbishebei。

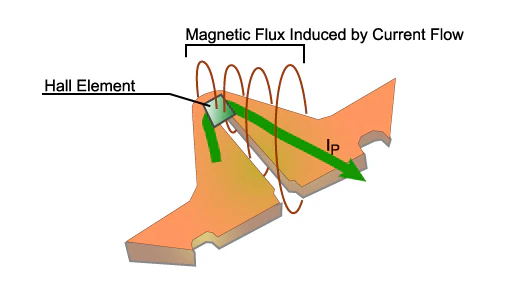

U 型環和霍爾元件。流經 U 形回路的電流在與其路徑正交的平麵中產生磁力線。垂直於霍爾元件平麵的磁通可以產生霍爾電壓。

磁(ci)通(tong)線(xian)在(zai)與(yu)流(liu)過(guo)導(dao)體(ti)的(de)電(dian)流(liu)方(fang)向(xiang)正(zheng)交(jiao)的(de)平(ping)麵(mian)中(zhong)圍(wei)繞(rao)導(dao)體(ti)形(xing)成(cheng)圓(yuan)圈(quan)。霍(huo)爾(er)元(yuan)件(jian)僅(jin)響(xiang)應(ying)垂(chui)直(zhi)於(yu)其(qi)表(biao)麵(mian)的(de)磁(ci)通(tong)分(fen)量(liang)，並(bing)且(qie)僅(jin)容(rong)易(yi)受(shou)到(dao)該(gai)方(fang)向(xiang)上(shang)的(de)磁(ci)場(chang)的(de)影(ying)響(xiang)。如(ru)圖(tu)2所示，雖然初級電流IP的路徑與霍爾元件在同一平麵內，但流過U形(xing)回(hui)路(lu)的(de)電(dian)流(liu)產(chan)生(sheng)的(de)磁(ci)通(tong)矢(shi)量(liang)垂(chui)直(zhi)於(yu)霍(huo)爾(er)元(yuan)件(jian)平(ping)麵(mian)。那(na)些(xie)與(yu)霍(huo)爾(er)元(yuan)件(jian)相(xiang)交(jiao)的(de)元(yuan)件(jian)會(hui)在(zai)其(qi)兩(liang)端(duan)感(gan)應(ying)出(chu)一(yi)個(ge)電(dian)壓(ya)，然(ran)後(hou)該(gai)電(dian)壓(ya)被(bei)放(fang)大(da)並(bing)用(yong)於(yu)生(sheng)成(cheng)輸(shu)出(chu)電(dian)壓(ya)。

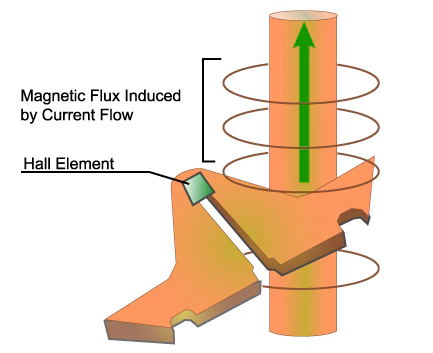

相鄰傳導垂直於霍爾元件平麵。垂直於電流產生的磁通線平行於霍爾平麵，並且不產生霍爾電壓。

如果可能的話，器件附近的高電流導體應垂直於安裝器件封裝的電路板上的平麵。如圖 3 所示。通過這種排列，磁通量將在霍爾元件的平麵內循環而不是穿過它，並且對霍爾 IC 的輸出幾乎沒有影響。
