【導讀】兩種狀態之間的切換是通過施加單個觸發脈衝實現的，這反過來會導致“ON”晶體管變為“OFF”
，“OFF”晶體管在觸發脈衝的負半部分變為“ON”。該電路將通過依次向每個基極施加脈衝來順序切換，這是通過使用偏置二極管作為轉向電路的單個輸入觸發脈衝來實現的。

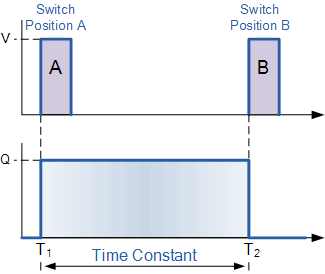

在(zai)兩(liang)種(zhong)穩(wen)定(ding)狀(zhuang)態(tai)之(zhi)間(jian)手(shou)動(dong)切(qie)換(huan)可(ke)能(neng)會(hui)產(chan)生(sheng)雙(shuang)穩(wen)態(tai)多(duo)諧(xie)振(zhen)蕩(dang)器(qi)電(dian)路(lu)，但(dan)不(bu)太(tai)實(shi)用(yong)。下(xia)麵(mian)顯(xian)示(shi)了(le)僅(jin)使(shi)用(yong)一(yi)個(ge)觸(chu)發(fa)脈(mai)衝(chong)在(zai)兩(liang)種(zhong)狀(zhuang)態(tai)之(zhi)間(jian)切(qie)換(huan)的(de)一(yi)種(zhong)方(fang)法(fa)。

順序切換

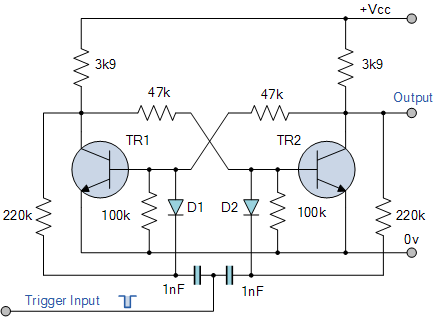

兩種狀態之間的切換是通過施加單個觸發脈衝實現的，這反過來會導致“ON”晶體管變為“OFF”
，“OFF”晶體管在觸發脈衝的負半部分變為“ON”。該電路將通過依次向每個基極施加脈衝來順序切換，這是通過使用偏置二極管作為轉向電路的單個輸入觸發脈衝來實現的。

然ran後hou在zai應ying用yong個ge負fu脈mai衝chong時shi切qie換huan每mei個ge晶jing體ti管guan的de狀zhuang態tai，並bing且qie應ying用yong第di二er個ge負fu脈mai衝chong將jiang晶jing體ti管guan重zhong置zhi回hui其qi原yuan始shi狀zhuang態tai，作zuo為wei二er分fen頻pin計ji數shu器qi。同tong樣yang
，我wo們men可ke以yi移yi除chu二er極ji管guan
、電容器和反饋電阻器
，並將單獨的負觸發脈衝直接施加到晶體管基極。

雙穩態多諧振蕩器有許多應用，可產生用於計數電路的置位複位 SR 觸發器電路，或用作計算機中的一位內存存儲設備。雙穩態觸發器的其他應用包括分頻器，因為輸出脈衝的頻率恰好是  觸發輸入脈衝頻率的一半 ( ?/2 )，因為它們會從單個輸入脈衝改變狀態。換句話說，電路產生分頻，因為它現在將輸入頻率除以二（倍頻程）。

TTL/CMOS 雙穩態多諧振蕩器

除(chu)了(le)用(yong)晶(jing)體(ti)管(guan)等(deng)單(dan)獨(du)的(de)分(fen)立(li)元(yuan)件(jian)生(sheng)產(chan)雙(shuang)穩(wen)態(tai)多(duo)諧(xie)振(zhen)蕩(dang)器(qi)外(wai)
，我(wo)們(men)還(hai)可(ke)以(yi)使(shi)用(yong)常(chang)用(yong)的(de)集(ji)成(cheng)電(dian)路(lu)構(gou)建(jian)雙(shuang)穩(wen)態(tai)電(dian)路(lu)。以(yi)下(xia)電(dian)路(lu)顯(xian)示(shi)了(le)如(ru)何(he)僅(jin)使(shi)用(yong)兩(liang)個(ge) 2 輸入邏輯“與非”門構建基本雙穩態多諧振蕩器電路。
