雖然增強型FET比耗盡型FET的應用要廣泛得多，但耗盡型FET尤其是JFET在模擬設計中仍占一席之地。增強型 MOSFET 器件需要能量來供電，而耗盡型器件需要能量“停止”供電
，這是它們的主要區別。

 目前市場上有6種不同類型的場效應管（FET），在兩類主要的FET中
，增強型FET比耗盡型FET的應用要廣泛得多。但耗盡型FET尤其是JFET在模擬設計中仍占一席之地。

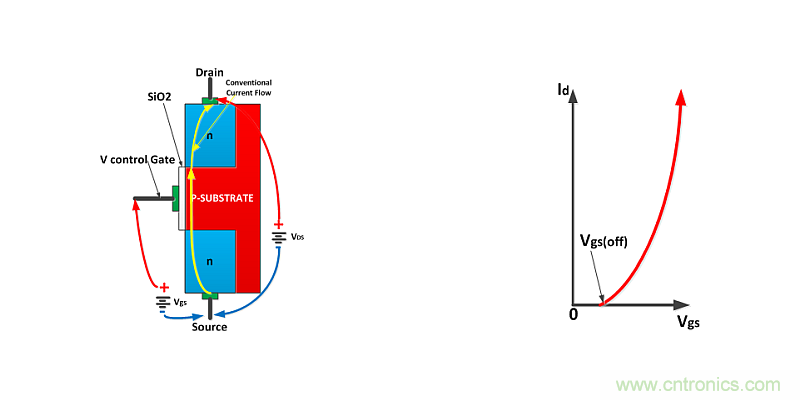

圖1：增強型N溝道MOSFET。

如圖1所示
，增強型MOSFET用作“常閉”壓控電子閥門。在沒有柵極偏置電壓時
，沒有電流流動。當有電壓施加於MOSFET的柵極時
，在P基板中形成誘發的溝道，電流開始流動，如圖1的特征曲線所示。

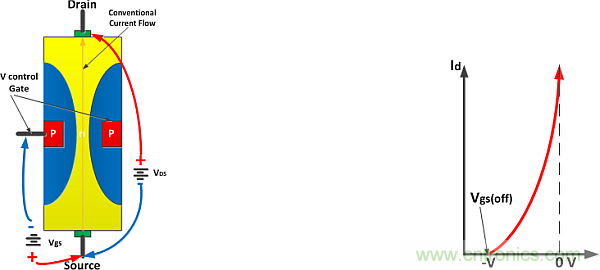

圖2：耗盡型N溝道JFET。

   圖1所示的增強型MOSFET和圖2所示的耗盡型JFET之間的主要區別是，增強型MOSFET需要能量才能提供電源，而耗盡型器件要求用能量去“停止”供電。由於JFET具有“自我實現”（self-actualization）的特性
，對於電路初始啟動期間能量不足的應用
，JFET特別適合。在這些應用中，由於輸入電壓過小

，因而無法提供足夠的偏置電壓使增強型器件工作。

   這(zhe)種(zhong)器(qi)件(jian)的(de)一(yi)個(ge)例(li)子(zi)是(shi)工(gong)作(zuo)於(yu)極(ji)低(di)電(dian)壓(ya)軌(gui)的(de)電(dian)源(yuan)電(dian)路(lu)，比(bi)如(ru)采(cai)用(yong)單(dan)節(jie)電(dian)池(chi)供(gong)電(dian)的(de)電(dian)路(lu)。很(hen)多(duo)情(qing)況(kuang)下(xia)
，電(dian)源(yuan)需(xu)要(yao)從(cong)極(ji)低(di)的(de)電(dian)壓(ya)軌(gui)產(chan)生(sheng)較(jiao)高(gao)的(de)電(dian)壓(ya)，但(dan)不(bu)必(bi)提(ti)供(gong)很(hen)大(da)的(de)電(dian)流(liu)。這(zhe)類(lei)電(dian)源(yuan)可(ke)以(yi)用(yong)來(lai)產(chan)生(sheng)“喚醒”電壓軌，以便在啟動時喚醒其它電路
；當電路需要更高的電壓而電壓軌不能滿足
、而且隻需低到中等電流時
，可以使用這類電源給電路供電。

   如圖3所示，這樣的電源有兩個主要元素：一個是從很低電壓軌蘇醒過來的方法
，但不能激活大多數增強型（常閉）器件，一個是能夠產生高於輸入電壓的電壓。

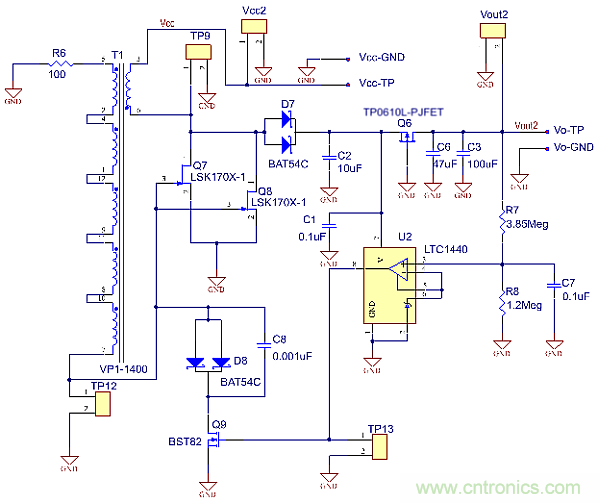

圖3：JFET低輸入電壓反激電源。

第一個條件可以通過使用JFET來滿足。如前所述
，當沒有施加控製電壓時
，JFET將導通，允許電流在初始低電壓狀態下流動。在時間t=0時
，電流開始在成對的JFET Q7和Q8之間流動
，進而在反激變壓器T1的次級繞組中感應到電壓。當在T1次級的反相端產生足夠的負電壓並達到Q7和Q8 JFET的“關斷”電壓時，這兩個JFET將關斷。這將導致初級電流緩慢地停止流動
，次級電壓逐漸下降到JFET Q7和Q8的柵極電壓開始再次接近0V的點。在這個點它們將再次導通，整個振蕩過程得以繼續。這個過程如圖4和圖5所示。

U2會不斷監視電壓的上升。U2是一個比較器，用於監視輸出電壓，驅動Q9導通來關閉振蕩，並將電壓拉到由LTC1440比較器芯片的內部基準電壓設定的規定參考值。參見圖4和圖5
，它們來自實際的JFET評估板。圖4顯示的是次級線圈反相側的振蕩和控製信號
，圖5顯示的是初級線圈的同相側。在開關周期的啟動過程中
，輸出電壓不斷爬升，而在開關周期的關閉過程中
，振蕩停止，電壓下降。

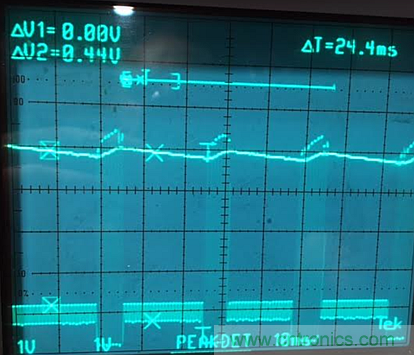

圖4：輸出電壓測試點TP9。

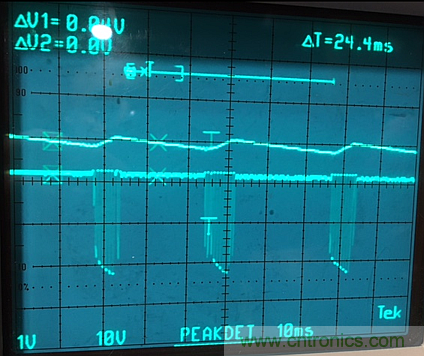

圖5：輸出電壓測試點12。

控製方法

D7通過一對低前向壓降的肖特基二極管對振蕩器輸出進行整流
，C6和/或C5為輸出提供保持電容。值得注意的是Q6的功能。MOSFET提供輸出上升期間與負載的隔離。隻有當振蕩達到足夠的且可持續的輸出時
，才允許電流流向負載。

這種控製方法是一種簡單的“繼電器式”控製方法。振蕩不斷增加，直到輸出分壓器上的電壓達到LTC1440比較器的內部電壓基準。當達到或超過閾值時，振蕩被關閉
，直到輸出電壓降低到控製基準以下。開-關振蕩周期取決於輸入供電電壓值（可能低於1V）和輸出負載。為了演示
，將一個50kΩ的電位器串聯一個3kΩ的電阻用作測試負載。所有示波器圖形都是在負載為3kΩ、輸入供電電壓為1V時捕獲的；然而經過驗證，在輕負載時，電路將在不到0.5V和供電電壓軌處工作。

雖然前麵所述的簡單JFET電源具有在極低輸入源條件下工作的優勢，但它卻存在靜態電流消耗相對較高的問題。在（這種電路特別有用的）電池供電應用中
，這不是一個好的特性。在次級線圈低側增加一個額外的FET開關（該開關由控製比較器驅動的高阻抗觸發器觸發）
，可(ke)以(yi)消(xiao)除(chu)在(zai)電(dian)源(yuan)周(zhou)期(qi)關(guan)閉(bi)階(jie)段(duan)的(de)低(di)阻(zu)抗(kang)路(lu)徑(jing)，極(ji)大(da)地(di)減(jian)小(xiao)供(gong)電(dian)電(dian)路(lu)的(de)靜(jing)態(tai)電(dian)流(liu)。這(zhe)樣(yang)就(jiu)能(neng)取(qu)得(de)更(geng)高(gao)的(de)效(xiao)率(lv)，代(dai)價(jia)隻(zhi)是(shi)稍(shao)微(wei)增(zeng)加(jia)了(le)複(fu)雜(za)性(xing)。

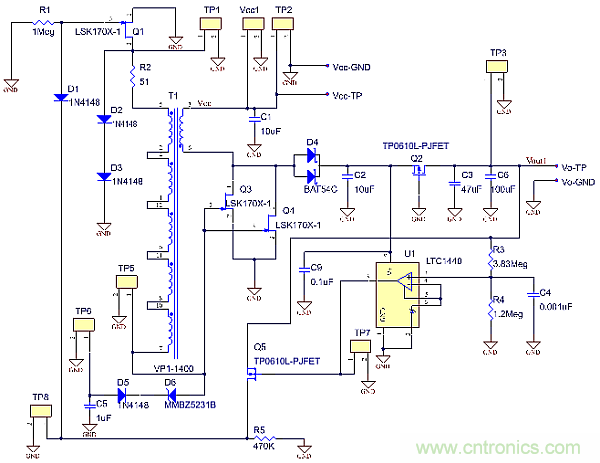

圖6：低靜態電流JFET升壓轉換器。

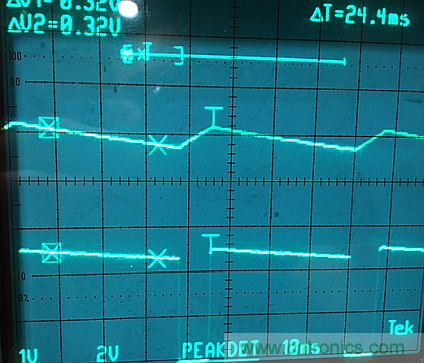

圖7：位於測試點TP7的Vout脈衝控製信號。

在性能方麵，除靜態電流消耗外
，這個低靜態電流轉換器類似於更簡單的轉換器。如圖7所示，當JFET振蕩器運行時
，輸出電壓上升，直到比較器控製電路關閉振蕩器，同時電壓也一直下降到下個周期
，就像前麵介紹的簡單轉換器一樣。
