Step1：觀察異常



如何知道是否存在異常信號

？



耳聽為虛，眼見為實
，ZDS2000係列示波器提供了一種最簡單

、有效的方式——無限餘輝
，可以讓捕獲到的信號一直停留在顯示上，再配上ZDS2000係列示波器特有的330K“波形刷新率”，在高波形刷新率的條件下
，讓所有的異常信號無處可逃。

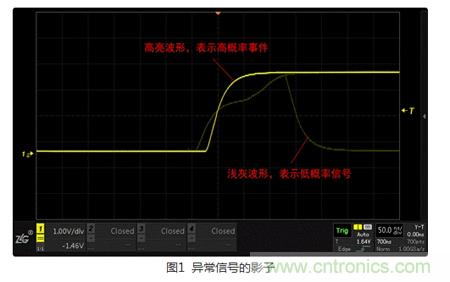

一般來說，異常信號概率較低
，不同於正常信號，所以圖1中淺灰波形（低概率）很hen有you可ke能neng就jiu是shi我wo們men要yao找zhao的de異yi常chang信xin號hao，但dan可ke惜xi的de是shi，雖sui然ran看kan到dao了le異yi常chang，但dan卻que還hai不bu能neng查zha看kan其qi細xi節jie及ji做zuo進jin一yi步bu分fen析xi，因yin為wei還hai欠qian缺que將jiang異yi常chang數shu據ju保bao存cun下xia來lai。



Step2：條件捕獲

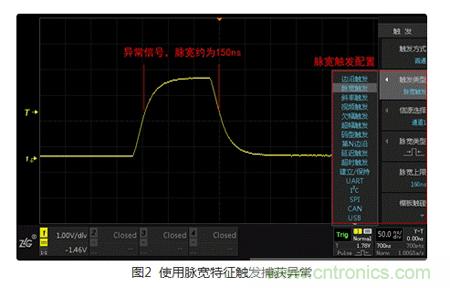

通過Step1，可以大概了解到異常信號的特性，將其特有的條件視為觸發條件
，利用觸發可快速的捕獲異常信號。ZDS2000係列示波器免費標配了多種“觸發類型”

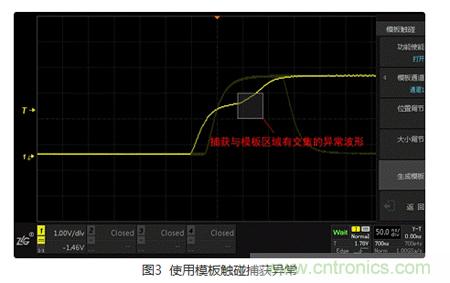

，其中包括11種基礎觸發，21種協議觸發。另外，用戶還可根據波形的形狀特性，使用“模板觸發”

，讓觸發更加隨心所欲。





Step3：手動捕獲

很多時候，異常是沒有任何規律的，麵對它，即使再強大的觸發也會感到無力。“手動捕獲”可捕獲大量的數據
，並將數據保存，將異常信號收入囊中。具體做法：



將一段時間內的波形全部保存下來，如果有發生異常
，那它將會在保存的數據中，ZDS2000係列示波器標配了最大250Mpt存儲深度，可在1MHz的采樣率下
，保存250秒的數據。



捕獲到異常信號就完事了麼？不，那僅僅是作為對其進行分析的基礎
，接下來我們需要進一步了解異常信號的細節、特性，最後從本質上分析異常信號產生的原因

，這才是我們真正需要做的事情。

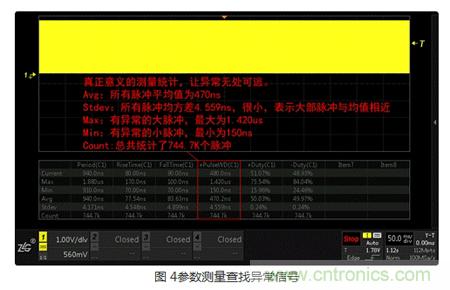

1.測量

僅僅通過波形的直觀表現來分析異常信號遠遠不夠，隻有將波形各項指標精確量化，才能看透波形異常的本質。ZDS2000係列示波器標配的51種“真正意義”的參數測量
，會把屏幕上捕獲的所有波形進行統計分析，得出每一項的當前值、最大值、最小值、平均值
、標準差
、統計次數，用戶通過觀察最大值和最小值可快速了解波形中可能存在的異常，通過觀察平均值
、標準差可快速評估信號特性。

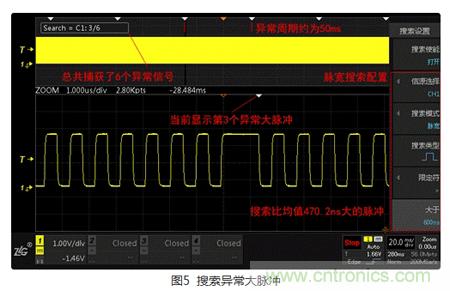

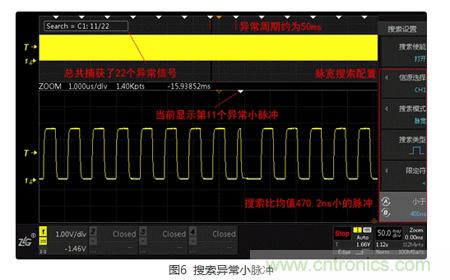

2.搜索

在(zai)調(tiao)試(shi)異(yi)常(chang)信(xin)號(hao)時(shi)，我(wo)們(men)通(tong)常(chang)需(xu)要(yao)明(ming)確(que)
，異(yi)常(chang)出(chu)現(xian)的(de)頻(pin)率(lv)是(shi)多(duo)少(shao)，是(shi)不(bu)是(shi)周(zhou)期(qi)性(xing)出(chu)現(xian)的(de)呢(ne)？為(wei)了(le)弄(nong)清(qing)楚(chu)這(zhe)些(xie)問(wen)題(ti)
，一(yi)般(ban)需(xu)要(yao)長(chang)時(shi)間(jian)記(ji)錄(lu)波(bo)形(xing)，然(ran)後(hou)基(ji)於(yu)這(zhe)樣(yang)一(yi)個(ge)龐(pang)大(da)的(de)數(shu)據(ju)庫(ku)去(qu)定(ding)位(wei)和(he)分(fen)析(xi)異(yi)常(chang)。ZDS2000係列示波器標配的“搜索功能”，可以在海量的數據中快速定位出感興趣的信號，並自動做出標記
，用戶通過觀察標記可快速了解異常的位置
、頻率、周期等特性。





3.FFT

異常通常伴隨著幹擾信號，通過ZDS2000係列示波器標配的4M點“FFT運算”，從時域範圍轉換到頻域範圍進行分析。在1GHz的采樣率下，FFT的分辨率能精確到250Hz
，用戶通過分析各個頻率的功率、有效值、相位等特性，可快速準確地分析異常信號以及異常信號的來源。



ZDS2000示波器提供了觸發、測量、搜索、FFT等多種強大功能，但異常信號的不確定性非常大，實際應用中
，還是應視具體情況，靈活組合運用，才能最大程度的提高工作效率。
