工程師經驗：去加重學習筆記分享

發布時間：2015-05-07 來源：王萍一博科技責任編輯：sherry

【導讀】在(zai)長(chang)距(ju)離(li)高(gao)速(su)串(chuan)行(xing)信(xin)號(hao)傳(chuan)輸(shu)時(shi)，由(you)於(yu)傳(chuan)輸(shu)線(xian)對(dui)高(gao)頻(pin)分(fen)量(liang)損(sun)耗(hao)更(geng)多(duo)，接(jie)收(shou)端(duan)眼(yan)圖(tu)閉(bi)合(he)。為(wei)了(le)得(de)到(dao)符(fu)合(he)要(yao)求(qiu)的(de)眼(yan)圖(tu)均(jun)衡(heng)技(ji)術(shu)被(bei)廣(guang)泛(fan)應(ying)用(yong)。其(qi)基(ji)本(ben)原(yuan)理(li)就(jiu)是(shi)增(zeng)加(jia)高(gao)頻(pin)分(fen)量(liang)以(yi)彌(mi)補(bu)傳(chuan)輸(shu)線(xian)的(de)高(gao)頻(pin)損(sun)耗(hao)。我(wo)們(men)在(zai)驅(qu)動(dong)端(duan)最(zui)常(chang)見(jian)的(de)就(jiu)是(shi)預(yu)加(jia)重(zhong)（pre-emphasis）和去加重（de-emphasis）。

下麵是去加重的功能演示。

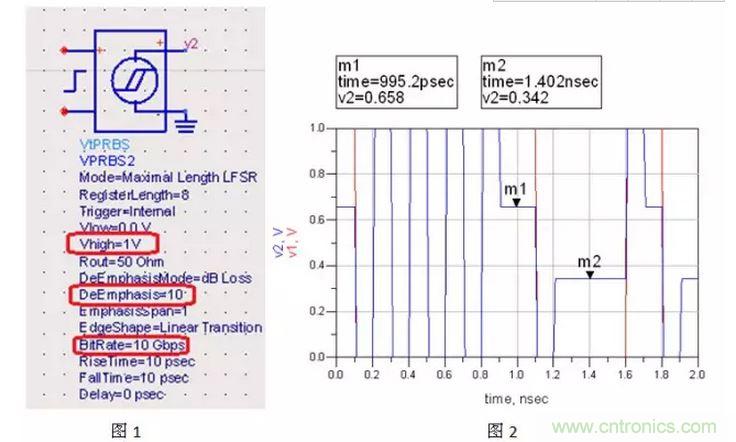

圖2中藍色信號是驅動端速率為10Gbps（基頻為5GHz），輸出幅值為1V，去加重為10db時的輸出波形，紅色為去加重為0時的輸出波形。

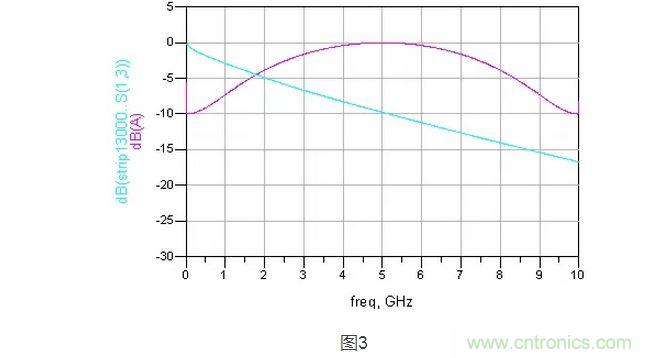

去加重的頻響曲線如下圖紅色曲線，淺藍色為一根5GHz時衰減為10db傳輸線：

去加重的頻響曲線

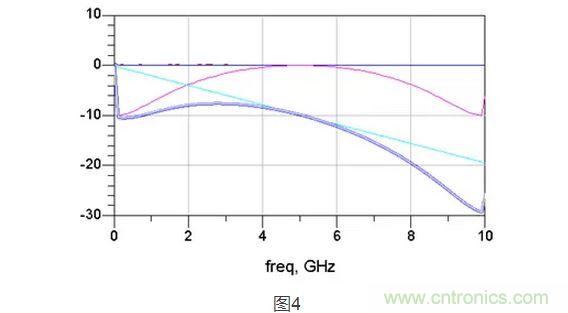

可以看到，去加重將低頻衰減了10db，5GHz時衰減為零。所以去加重和5GHz時衰減為10db通道相加得到的效果是低頻和高頻等幅衰減（紫色線）。

去加重的頻響曲線

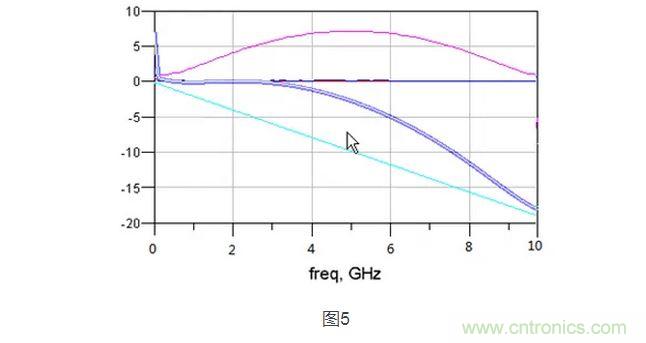

那麼接下來將輸出幅值拉高，就可以得到完美的頻響了。紫色曲線是輸出幅值拉高2.3V時的頻響，是不是大有改善啊？

去加重的頻響曲線

[page]

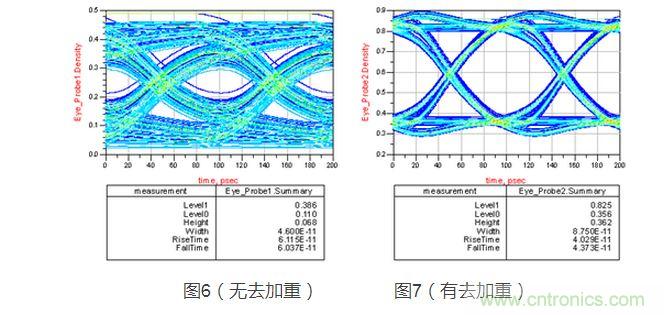

時域波形再來驗證一下效果哈。

時域波形

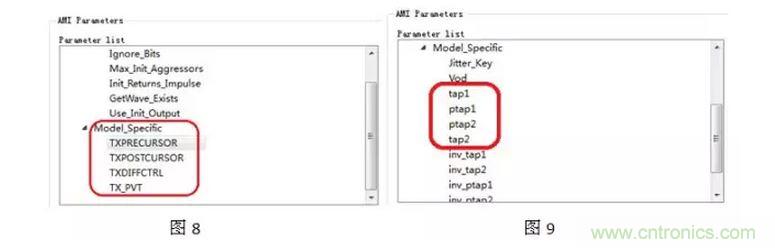

果然有效果吧。我們常見的AMI模型裏，一般就是包括圖8所示四個控製參數。其中PRECURSOR和POSTCURSOR就是去加重的抽頭，PRECURSOR是變化的前一位，POSTCURSOR是變化的後一位，更強的芯片會有更多的PRECURSOR和POSTCURSOR（如圖9，分別有2個PRECURSOR和POSTCURSOR）。TXDIFFCTRL是輸出波形幅值控製，TX_PVT是驅動能力選擇（fast，slow，typical）。

時域波形

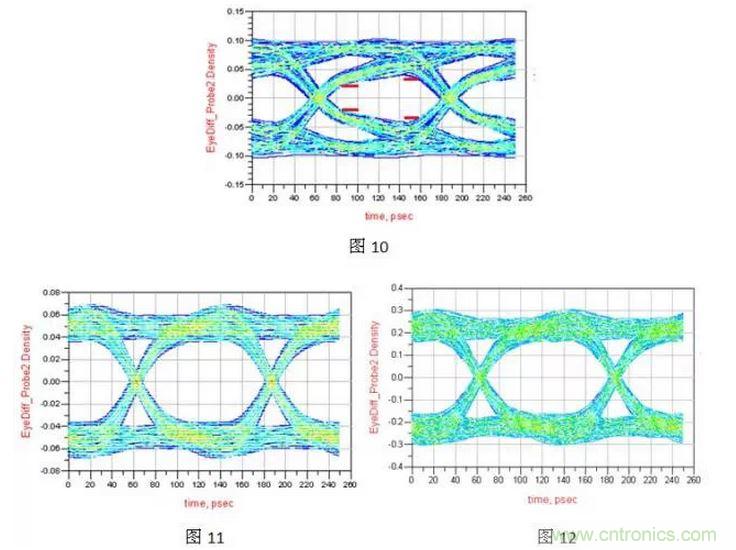

一般調節這些選項時可以先觀察眼圖的特點。比如下邊這個眼圖，左邊部分眼高較小，將POSTCURSOR（變化的後一位）調大，得到圖11的眼圖，這個眼睛就左右比較均衡，再將輸出幅值一調，就可以得到符合要求的眼圖（圖12）了。如果是右邊部分眼高小，就可以通過PRECURSOR來調節。

時域波形

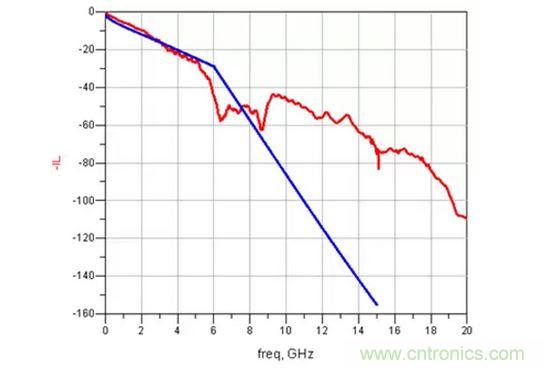

我們演示時的通道隻是一根傳輸線，實際的通道有連接器，有過孔，級聯起來的通道就是下麵的情況。
