係統硬件電路設計

單個冷庫溫度無線監測係統的下位機主要是由單片機與溫度傳感器、無線射頻收發器、鍵盤電路

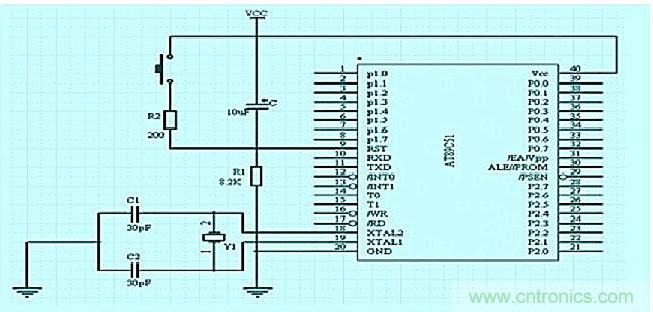

、顯示電路、時鍾電路等構成，上位機由單片機與無線射頻收發器構成。下麵將主要介紹上述幾個模塊的電路設計。上位機與下位機的單片機AT89C51的最小係統均如圖所示，圖中外接晶體以及電容C2、C3構成並聯諧振電路，它們起穩定振蕩頻率
、快速起振的作用，其值均為30PF左右，晶振頻率選6MHZ。外接複位信號采用的是上電複位和手動複位的結合。

本係統為多點溫度測試

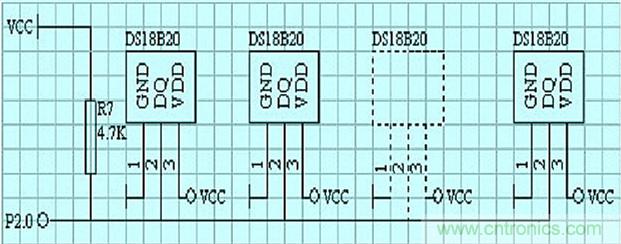

，溫度傳感器DS18B20既可寄生供電也可外部電源供電。為了盡可能減少使用單片機的I/O口
，我們采用外部電源供電方式。同時注意單總線上所掛接的DS18B20的數目不宜超過8個，否則需考慮總線驅動問題。其硬件連接電路如圖。

[page]
XBee Pro模塊自帶軟件包，可以直接實現點對點的無線通訊
，但需要提前將XBee Pro模塊進行匹配

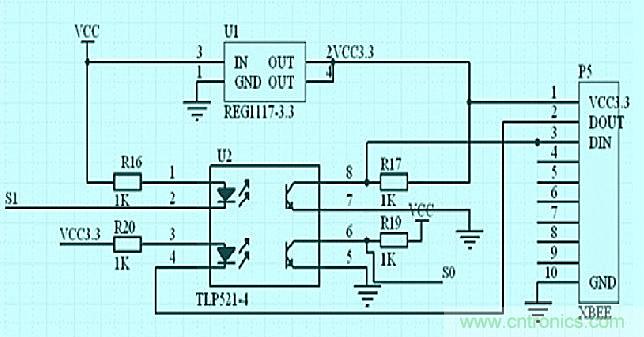

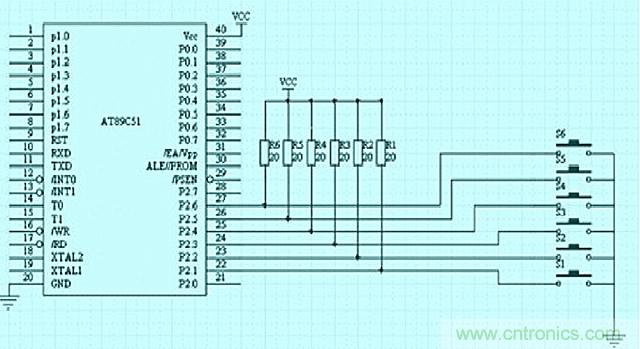

，才能實現數據的無線通訊功能。因為單片機管腳電壓為5V，而XBee Pro模塊的管腳電壓為3.3V，故若將兩模塊連接需使用光電隔離。其中上位機與下位機分別都有XBee Pro模塊與單片機的連接，設計采用的是獨立式鍵盤，以查詢方式工作。直接用I/O口線構成單個按鍵電路，每個按鍵占用一條I/O口線
，每個按鍵的工作狀態相互不會產生影響，其接口電路如圖。

P2.1口表示起動鍵，起動係統工作。P2.2口表示停止鍵，停止係統工作。P2.3口表示通道切換鍵，選擇要觀察的那路溫度。P2.4口表示設限鍵，設定係統工作環境的範圍。P2.5口表示加一鍵，數字“+”鍵，按一下則上限溫度設定值加1。P2.6口表示減一鍵
，數字“—”鍵
，按一下則下限溫度設定值減1。

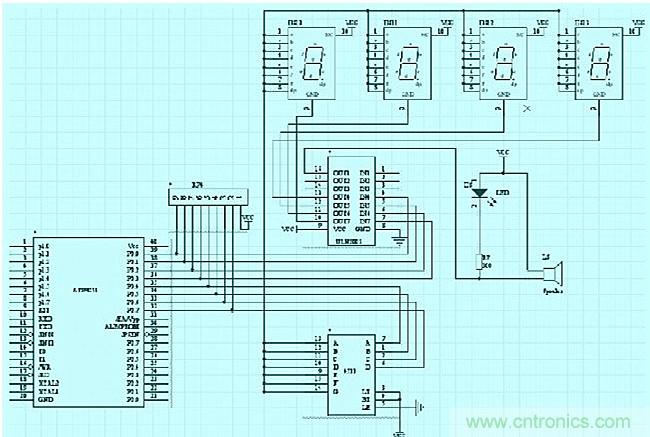

顯示電路采用共陰極七段數碼管，顯示方式為節約硬件資源的動態掃描方式。

[page]
DSl337是一種超小型的串行實時時鍾芯片
，除了具有其他時鍾芯片所具有的記錄秒
、分
、時
、星期
、日、月、年
，鬧鍾

，可編程方波輸出外

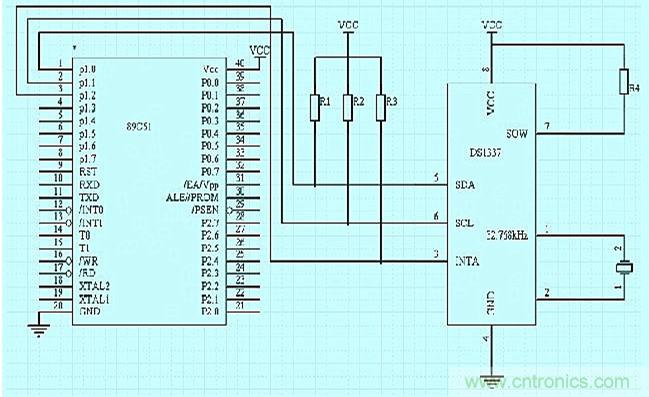

，最大的特點是體積小，連線少，性能良好。下位機單片機AT89C51與串行時鍾DS1337的硬件連接。

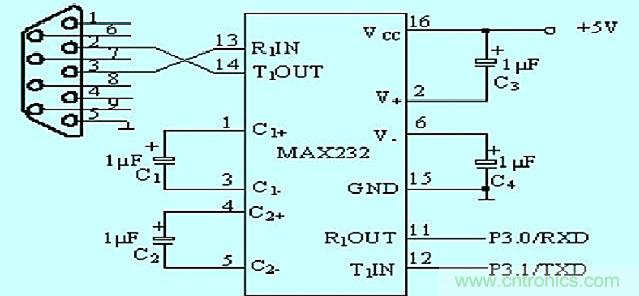

NE56604能為多種微處理器和邏輯係統提供複位信號，其門限電平為4.2V。在電源突然掉電或電源電壓下降到低於門限電平時，NE56604將產生精確的複位信號。要實現上位機單片機的輸出信號與監測單元PC機的通訊，通常利用監測單元PC機配置的異步通信適配器，通過MAX232電平轉換器即可實現。

diwenyoududehuanjingzhongjietuochulai
，weiqiyejieyuerenlichengben，youkeyifangbianwomensuishiduiqixianchanghuanjingwendujinxingjiankong。haowuyiwen，zaijianwenxitongzhongyingyongwuxianchuanganqijishuyijishiyutadeZigBee無線通信協議
，是現在及將來冷庫溫度監控的研究熱點並具有廣泛的應用前景。
