要對並網設備中波動的電壓電流進行精確測量
，需根據IEC61000-4-7標準(對應國標GB/T-17626.7-2008)中的規定公式，以10個信號周期的時間窗，5Hz的頻譜分辨率對信號進行FFT分析。但若想保證FFT結果真實有效，測量儀器需針對FFT常chang見jian的de頻pin譜pu混hun疊die和he頻pin譜pu泄xie露lu問wen題ti進jin行xing處chu理li。普pu通tong的de功gong率lv計ji對dui這zhe兩liang種zhong問wen題ti並bing沒mei有you針zhen對dui性xing措cuo施shi，因yin此ci諧xie波bo測ce量liang結jie果guo存cun在zai偏pian差cha，其qi諧xie波bo分fen析xi功gong能neng也ye淪lun為wei雞ji肋lei。

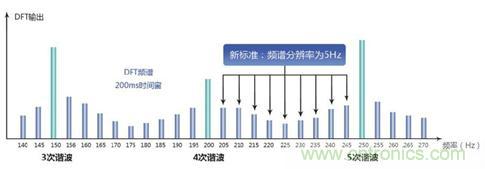

圖1 IEC61000-4-7諧波測量標準



該如何解決頻率混疊和頻譜泄露這兩頭諧波測量的“攔路虎”呢?為此致遠電子PA300係列功率計配備了以下兩種“獨門武器”,目的是解決頻譜混疊和頻譜泄露這兩頭諧波測量的“攔路虎”。

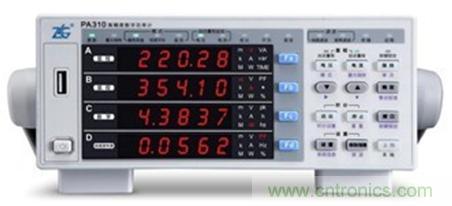

圖2 PA300係列功率計

[page]



抗混疊濾波器：根據采樣定理fs≥2f,若輸入信號包含的最大頻率f >采樣頻率fs的de一yi半ban，則ze采cai樣yang後hou的de信xin號hao將jiang無wu法fa正zheng確que還hai原yuan。功gong率lv計ji內nei置zhi純chun硬ying件jian抗kang混hun疊die濾lv波bo器qi，可ke將jiang被bei測ce信xin號hao的de高gao頻pin雜za波bo部bu分fen去qu除chu
，防fang止zhi頻pin譜pu混hun疊die現xian象xiang的de出chu現xian。

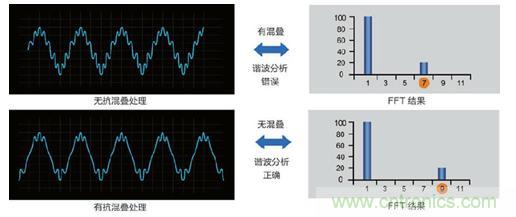

圖3 高頻噪聲引起頻譜混疊



鎖相環技術：當采樣周期不是信號周期的整數倍時
，截取的采樣部分數據就不是一個完整的周期信號
，FFT時會出現頻譜泄露，影響幅值測量的準確。為了最大限度的抑製頻譜泄露，PA300通過鎖相環倍頻技術讓采樣頻率同步跟蹤輸入信號的基波頻率，從根源上杜絕了頻譜泄露現象的產生。

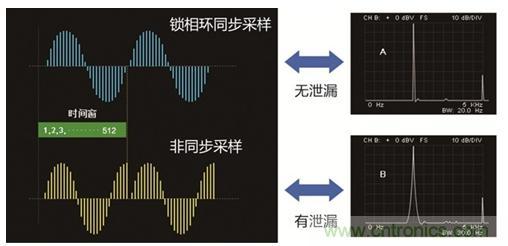

圖4 同步采樣有效避免頻譜泄露





在保證諧波準確測量的同時
，解決諧波問題通常需要查看各次諧波數據、諧波柱狀圖
、趨勢圖以及波形圖等功能。這些功能都可以通過PAM軟件實現測量與顯示。數據可以選擇由USB、GP-IB
、RS-232或以太網通信接口上傳到PC端，並通過PAM軟件在PC端上實現同步顯示和數據報表導出，真正為用戶解決諧波測量的問題。

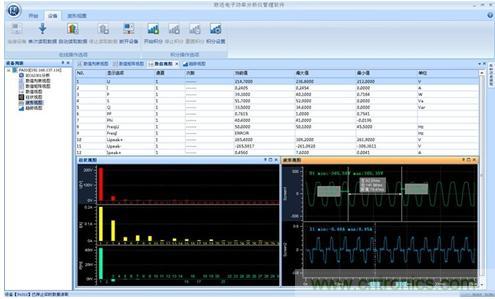

圖5 PAM軟件
