所謂音調控製就是人為地改變信號裏高、低頻成分的比重，以滿足聽者的愛好
、渲染某種氣氛、達到某種效果
、或補償揚聲器係統及放音場所的音響不足。這個控製過程其實並沒有改變節目裏各種聲音的音調（頻率），所謂"音調控製"隻是個習慣叫法
，實際上是"高、低音控製"或"音色調節"。高保真擴音機大都裝有音調控製器。然而，從保證信號傳送質量來考慮，音調控製倒不是必須的。



一個良好的音調控製電路，要有足夠的高、低音調節範圍
，但又同時要求高
、低音從最強到最弱的整個調節過程裏，中音信號（通常指1000赫）不發生明顯的幅度變化
，以保證音量大致不變。



所謂提升或衰減高、低音，都是相對於中音而言的。先把中音作一個固定衰減（或加深負反饋）然後讓高音或低音衰減小一些（或負反饋輕一些），就算是得到提升。因此，為了彌補音調控製電路的增益損失，常需增加一到兩級放大電路。





音調控製電路大致可分為兩大類：shuaijianshihefufankuishi。shuaijianshiyintiaokongzhidianludetiaojiefanweikeyizuodejiaokuan
，danyinzhongyindianpingyaozuohendazhongjian，bingqiezaitiaojieguochengzhongzhenggedianludezukangyezaibian。suoyizaoshengheshizhendayixie。fufankuishiyintiaokongzhidianludezaoshengheshizhenjiaoxiao，dantiaojiefanweishouzuidafufankuiliangdexianzhi，suoyishijidedianluchangheshuruzhongjianlianheshiyong
，chengweishuaijianfufankuihunheshi。





典型電路如圖所示。



C1、C2
、W1構成高音調節器，R1、R2
、C3、C4、W2構成低音調節器。W1旋到A點時高音提升，旋到B點時高音衰減。W2旋到C點時低音提升，旋到D點時低音衰減。組成音調電路的元件值必須滿足下列關係：



（1）R1≥R2

；



（2）W1和W2的阻值遠大於R1、R2
；



（3）與有關電阻相比，C1、C2的容抗在高頻時足夠小，在中
、低頻時足夠大；而C3、C4的容抗則在高、中頻時足夠小，在低頻時足夠大。C1、C2能讓高頻信號通過
，但不讓中
、低頻信號通過
；而C3、C4則讓高、中頻信號都通過，但不讓低頻信號通過。



隻有滿足上述條件
，衰減式音調控製電路才有足夠的調節範圍，並且W1
、W2分別隻對高音
、低音起調節作用，調節時中音的增益基本不變


，其值約等於R2/R1。



R1與R2的比值越大，高、低音的調節範圍就越寬，但此時中音的衰減也越大。改變R1或R2後

，如要保持原來的控製特性，有關電容器的容量也要作相應改變，為了避免高、低音調節時互相牽製，有的衰減式音調電路還加進了隔離電阻。作衰減式音調調節的電位器宜用指數型（Z型）

，此時，頻響平直的位置大致在電位器的機械中點。

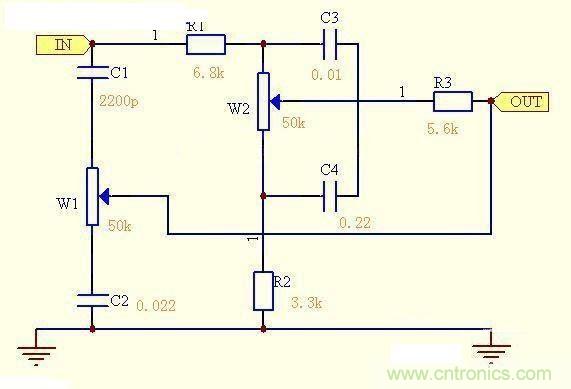

以下是一個實際的電路圖，其中R1=6.8K、R2=3.3K
、R3=5.6K
、C1=2200P、C2=0.022、C3=0.01
、C4=0.22、W1=W2=50K，R3是一個隔離電阻。





典型電路如圖所示。

W1作高音控製，W2作低音控製。W1旋到A點時高音提升，旋到B點時高音衰減。W2旋到C點時低音提升
，旋到D點時低音衰減。為了使電路獲得滿意性能
，下麵條件必須具備：



<1>信號源的內阻（即前一級的輸出阻抗）不大。



<2>用來實現音調控製的放大電路本身有足夠高的開環增益。



<3>C1、C2的容量要適當，其容抗跟有關電阻相比，在低頻時足夠大

，在中、高頻時又足夠小

；而C3的選擇卻要使它的容抗在低、中頻時足夠大，在高頻時足夠小。粗略地說，就是C1
、C2能讓中
、高頻信號順利通過而不讓低頻信號通過；C3則讓高頻信號順利通過而不讓中
、低頻信號通過。



<4>W1、W2的阻值均遠大於R1、R2
、R3、R4。



當R1=R2時
，該音調電路的中音頻電壓增益約等於1。



作衰減--負反饋式音調調節的電位器宜用阻值變化曲線為直線型（X型）的電位器。此時
，頻響平直的位置大約在電位器的機械中點。
