以下為一款電磁幹擾濾波器的原理電路，該五端器件有兩個輸入端、兩個輸出端和一個接地端
，使用時外殼應接通大地。電路中包括共模扼流圈（亦稱共模電感）L、濾波電容C1~C4.Lduichuanmoganraobuqizuoyong，dandangchuxiangongmoganraoshi
，youyulianggexianquandecitongfangxiangxiangtong，jingguoouhehouzongdianganliangxunsuzengda，yinciduigongmoxinhaochengxianhendadegankang，shizhibuyitongguo，guchengzuogongmoeliuquan。tadelianggexianquanfenbieraozaidisunhao、gaodaocilvdetieyangticihuanshang，dangyoudianliutongguoshi，lianggexianquanshangdecichangjiuhuihuxiangjiaqiang。dangedingdianliujiaodashi
，gongmoeliuquandexianjingyeyaoxiangyingzengda，yibiannengchengshoujiaodadedianliu。



此外，適當增加電感量，可改善低頻衰減特性。C1和C2采用薄膜電容器，容量範圍大致是0.01μF~0.47μF，主要用來濾除串模幹擾。C3和C4跨接在輸出端
，並將電容器的中點接地
，能有效地抑製共模幹擾。C3和C4亦可並聯在輸入端，仍選用陶瓷電容，容量範圍是2200pF~0.1μF.為減小漏電流，電容量不得超過0.1μF
，並且電容器中點應與大地接通。C1~C4的耐壓值均為630VDC或250VAC.

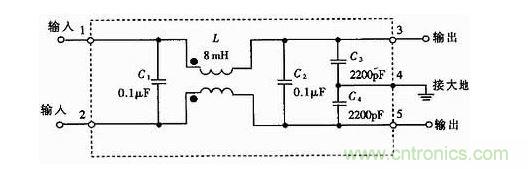

圖 電磁幹擾濾波器原理電路設計
