優質的接收前端放大器

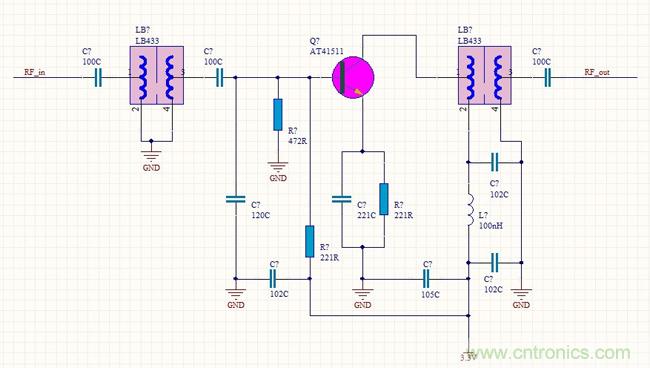

優質的接收前端放大器電路介紹：

此電路的核心器件就是兩隻螺旋濾波器，由於螺旋濾波器的Q值zhi可ke以yi做zuo的de很hen高gao所suo以yi廣guang泛fan應ying用yong在zai無wu線xian通tong信xin設she備bei裏li。此ci電dian路lu中zhong心xin頻pin率lv和he電dian路lu匹pi配pei都dou由you兩liang隻zhi螺luo旋xuan濾lv波bo器qi完wan成cheng，電dian路lu變bian得de十shi分fen簡jian潔jie，往wang後hou我wo會hui介jie紹shao螺luo旋xuan濾lv波bo器qi的de製zhi作zuo（其實到了高頻基本考驗的是機加工的能力）。電路工作在3.3V-5Vdoububitiaoshi，danshiyikaishiyaoyongwangluofenxiyihuosaopinyitiaohao。duiyumeiyourenheshebeidewangyou，zaihoumiandetiezilijieshaotiaoshidefangfa，keyishuo
，zijiwandehuameiyouyiqizhiyaoyouhegedeluoxuanlvboqiyekeyizuochuyouzhidejieshouqianduanfangdaqi。

這個前端可以利用幾毫安的電流輕易獲得增加10倍功率都換不來的通信距離。

標準的射頻前端

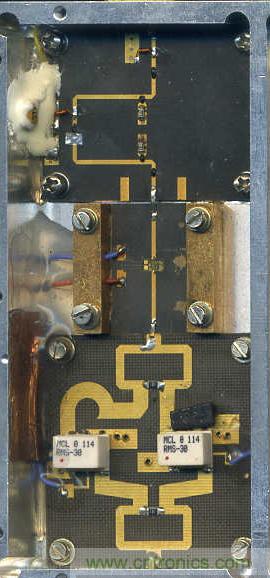

以上是一個8G的射頻前端
，信號從上麵輸入。

信號進來以後先經過限幅二極管

，因為怕大功率的信號燒壞前端，限幅管就是用膠點的那個小點


，管芯的尺寸為0.45*0.45mm。

然後緊跟著兩級放大，也是管芯做的，將信號放大26db，噪聲係數1.6。

中間的是電控衰減器，可以控製30db的範圍，當然也是管芯。

然後是比較複雜的混頻，就是用4顆純銀車製螺絲的那塊板(什麼叫好電路，就是但求最貴，不求最好)。為什麼用兩隻雙平衡混頻器呢？這種叫做鏡像抑製混頻器。先用90度的功分器把信號隔開
，再混頻
，將假信號幹掉。在430MHz專業前端裏就不用這種結構了，不到3W不能加這樣的混頻器。最後是輸出。

對於430MHz，原理是一樣的，隻是頻率不同
，我們將設計一個比較專業又成本不大的電路，指標至少要比市售的專業電台不差吧。

這裏要提到一下屏蔽盒，要做這個，做試驗的時候要屏蔽，那自然是雕刻機該幹的事情了。
