中心議題：

• 探究電流源DAC配合PIN二極管

解決方案：

• 提供RF衰減及溫度補償
• 根據主機處理器的校準信號

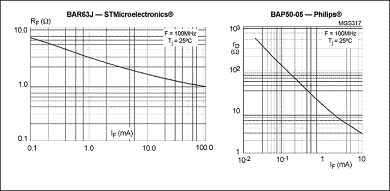

PIN二極管通常作為TV調諧器中的RF信號以及固定通信設備中寬帶RF的可變衰減器。這類二極管可以作為分立器件安裝在電路板上，或集成到混合GaAs模塊。在高頻段，PIN二極管的正向電阻隨著流過結電流增加而減小(圖1)。

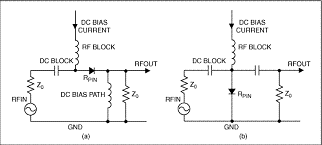

PIN二極管衰減器可采用串聯或並聯配置結構。串聯衰減器(圖2a)通常需要二極管的電流為10mA至20mA。其衰減量為：

20log(1 + RPIN / 2Z0)(單位dB)

對於並聯衰減器(圖2b)，要求的偏置電流通常為2mA至3mA。並聯衰減器的衰減量為：

20log(1 + Z0 / 2RPIN)(單位dB)

係統控製器可通過調整二極管的電流改變衰減量。

有些係統可能需要進行溫度補償(圖3)
，簡化電路中，數字電位器IC建立固定或可調偏置電平，熱敏電阻提供溫度輸入。這兩個輸入連接到運算放大器，產生的輸出通過一個電阻驅動PIN二極管。
[page]
上述電路的實現並非電路圖那麼簡單。熱敏電阻的響應必須和PIN二極管匹配
，同時偏置電流的變化將改變PIN二極管的正向直流電壓，進而引起偏置電流的非線性。還可以采用電壓輸出DAC替代熱敏電阻和數字電位器，對電路進行數字補償，但這一方法無法消除二極管正向電壓的影響。更理想的辦法是采用電流源DAC (理想方案參考附錄)。

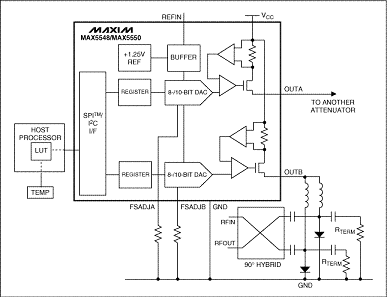

圖4電路還包括正交匹配並聯衰減器和一對由DAC輸出驅動的匹配PIN二極管。環境溫度通過連接到主機微控製器的模擬或數字傳感器進行測量，其中主機微控製器通過查找表(LUT)或算法進行溫度補償。期望的衰減通過LUT或算法對DAC進行設置，從而給出了所需的PIN電流。PIN二極管的電流僅通過DAC設置
，與二極管的正向電壓以及線路中的其它任何直流阻抗無關。
通過根據主機處理器的校準信號調整輸出電流，從而進行溫度補償。

輸出濾波器

對於帶有RF隔離電感和電容(用於消除不需要的直流成分)的電路，在超過100nH的串聯電感以及10nF的對地電容的情況下，輸出仍然能夠保持穩定。電流輸出相對電壓輸出有一個優點在於
，如果壓降在DAC輸出電壓範圍以內
，則濾波器所引入的串聯電阻不會影響到精度。
