在電動汽車與儲能係統快速發展的今天，電池模擬器正成為工程師應對複雜測試挑戰的利器。EAdianchimoniqitongguoxianjindegonglvdianzijishuhejingzhundedianchijianmo，weiyanfarenyuantigongleyigegaodukekongdexuniceshihuanjing。zhezhongchuangxinceshifanganbujinnengdafujiangdishiwudianchideceshichengben
，hainengzaizaoqishejijieduanfaxianqianzaiwenti


，xianzhusuoduanchanpinshangshizhouqi。congdianchiguanlixitong（BMS）的功能驗證到整包電池的工況模擬，電池模擬技術正在重新定義新能源領域的測試標準，為產業升級提供關鍵技術支撐。

一、電池模擬器的核心價值與應用場景

現代電池模擬器基於高頻開關技術和數字信號處理算法
，能夠精確複現各類電池在不同工況下的動態特性。其核心優勢體現在三個維度：

測試安全性提升：通過模擬電池的過充、過放
、短路等極端工況
，工程師可以在無風險環境下驗證BMS保護策略的有效性。實測數據顯示，使用模擬器進行前期測試可減少約70%的實際電池故障測試風險。

測試效率優化：支持多通道並行測試的模擬器可同時對多個電池單元進行特性分析
，將傳統測試周期從數周縮短至幾天。某電動汽車製造商采用EA PSB係列後，BMS驗證效率提升了3倍以上。

測試精度保障：高端模擬器電壓輸出精度可達±0.02%，電流控製精度±0.05%，能夠精確模擬電池內阻變化、溫度特性等細微參數
，為BMS算法優化提供可靠數據支持。

二

、電池模擬器在BMS開發中的關鍵應用

電池管理係統作為電池包的核心大腦

，其可靠性直接關係到整個係統的安全運行。電池模擬器在BMS測試中發揮著不可替代的作用：

均衡功能驗證：模擬電池組中單體電壓的差異
，測試被動均衡與主動均衡電路的性能。高級模擬器可模擬最大5%的電壓不一致性
，並記錄均衡過程中的能量流動與溫升變化。

SOC/SOH算法校準：通過構建複雜的充放電循環，對比BMS估算的SOC值與模擬器輸出的基準值，標定算法誤差。優質BMS在常溫下的SOC估算誤差應控製在±3%以內。

故障注入測試：模擬過壓、欠壓、過流
、短路等故障狀態，驗證BMS的保護響應機製。先進的模擬器可在毫秒級完成狀態切換，確保保護電路測試的真實性。

三、電池模擬器選型的技術要點

選擇合適的電池模擬器需要綜合考慮多項技術參數：

●動態響應能力：優質模擬器的電壓建立時間應小於1ms
，電流斜率可編程範圍至少覆蓋0.1-10A/μs，以滿足電動汽車加速

、再生製動等瞬態工況的模擬需求。

●輸出阻抗模擬：電池內阻隨SOC、溫度變化的特性需精確再現。高級模擬器支持多段阻抗建模，可分別設置歐姆內阻和極化阻抗，最大模擬阻抗範圍應覆蓋0.1mΩ至1Ω。

●序列測試功能：支持自定義測試序列的編輯與自動執行，單個序列應包含至少1000個步驟
，支持循環嵌套與條件跳轉，這對於模擬真實路況至關重要。

四、國際主流電池模擬器技術對比

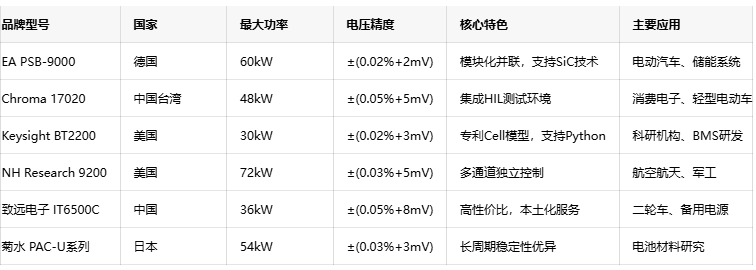

表：全球主要電池模擬器廠商技術指標對比

五、電池模擬技術未來發展趨勢

隨著測試需求的日益複雜，電池模擬器技術正朝著智能化、集成化方向演進：

●多物理場耦合仿真：下一代模擬器將集成熱-電-老化耦合模型，不僅能模擬電特性
，還能預測電池在不同溫度場下的性能衰減與熱失控風險。

●雲端測試協同：基於5G和工業互聯網技術
，構建分布式電池測試雲平台，支持多地工程師協同完成測試方案設計
、數據共享與結果分析。

●AI輔助建模：應用機器學習算法，僅需少量實測數據即可自動生成高精度電池模型，將模型參數辨識時間從數小時縮短至分鍾級。

結語

電dian池chi模mo擬ni器qi已yi從cong簡jian單dan的de電dian源yuan替ti代dai設she備bei發fa展zhan為wei完wan整zheng的de虛xu擬ni測ce試shi平ping台tai，其qi技ji術shu深shen度du與yu應ying用yong廣guang度du正zheng隨sui著zhe新xin能neng源yuan產chan業ye的de擴kuo張zhang而er持chi續xu提ti升sheng。未wei來lai
，隨sui著zhe數shu字zi孿luan生sheng技ji術shu的de成cheng熟shu
，電dian池chi模mo擬ni器qi將jiang在zai產chan品pin全quan生sheng命ming周zhou期qi管guan理li中zhong扮ban演yan更geng加jia重zhong要yao的de角jiao色se，為wei安an全quan、高效、可靠的能源係統建設提供核心技術支撐。
