【導讀】個電路使用單個雙刀雙擲 (DPDT) 開關來控製電機連接的極性。通過切換觸點，電機端子的電源會反轉，電機也會反轉方向。第二個電路稍微複雜一些
，使用四個以“H”配置排列的單刀單擲 (SPST) 開關。

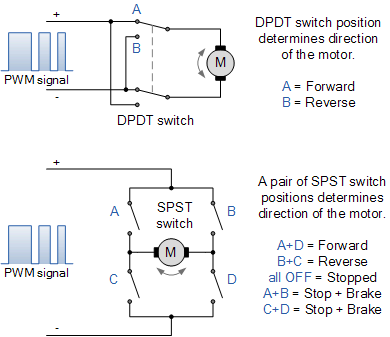

個電路使用單個雙刀雙擲 (DPDT) 開關來控製電機連接的極性。通過切換觸點
，電機端子的電源會反轉


，電機也會反轉方向。第二個電路稍微複雜一些
，使用四個以“H”配置排列的單刀單擲 (SPST) 開關。

機械開關按開關對排列
，必須以特定的組合進行操作才能操作或停止直流電機。例如，開關組合A + D控製正轉，而開關組合B + C控製反轉
，如圖所示。開關組合A + B或C + D會使電機端子短路，導致電機快速製動。然而
，以這種方式使用開關也有其危險，因為同時操作開關A + C或B + D會導致電源短路。

雖sui然ran上shang麵mian的de兩liang個ge電dian路lu對dui於yu大da多duo數shu小xiao型xing直zhi流liu電dian機ji應ying用yong來lai說shuo都dou可ke以yi很hen好hao地di工gong作zuo，但dan我wo們men真zhen的de想xiang操cao作zuo不bu同tong的de機ji械xie開kai關guan組zu合he來lai反fan轉zhuan電dian機ji的de方fang向xiang嗎ma？不bu！我們可以更改一組機電繼電器的手動開關，並使用單個正向-反向按鈕或開關，甚至使用固態 CMOS 4066B 四雙邊開關。

但實現電機（及其速度）雙向控製的另一種非常好的方法是將電機連接到晶體管H 橋式電路布置
，如下所示。

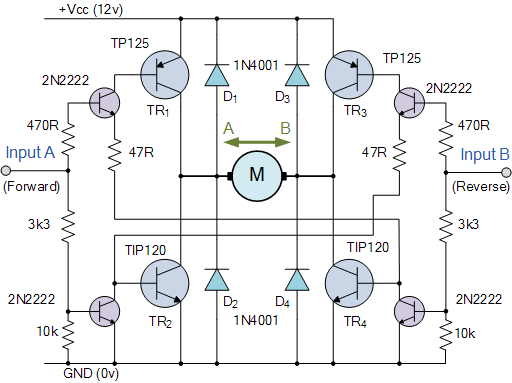

基本雙向 H 橋直流電機電路

直流電機H橋電路

上麵的H 橋電路之所以如此命名，是因為四個開關（機電繼電器或晶體管）的基本配置類似於字母“H”，電機位於中心杆上。晶體管或 MOSFET H 橋可能是常用的雙向直流電機控製電路類型之一。它在每個分支中使用NPN和PNP的“互補晶體管對”

，晶體管成對切換在一起以控製電機。

控製輸入?? A以一個方向（即正轉）操作電機，而輸入B以另一方向（即反轉）操作電機。然後，通過“對角線對”中的晶體管“開”或“關”
，可以實現電機的方向控製。

例如，當晶體管TR1為“ON”且晶體管TR2為“OFF”時
，A點連接到電源電壓（+Vcc），如果晶體管TR3為“OFF”且晶體管TR4為“ON”，則B點連接到電源電壓（+Vcc ）。 0 伏（接地）。此時電機將沿一個方向旋轉，對應電機端子A為正極
，電機端子B為負極。

如果開關狀態顛倒
，TR1為“OFF”，TR2為“ON”，TR3為“ON”，TR4為“OFF”，則電機電流將沿相反方向流動，導致電機反向旋轉方向。

然後，通過將相反的邏輯電平“1”或“0”施加到輸入A和B，可以如下控製電機旋轉方向。
