如何在電源上選擇MOS管
發布時間:2023-06-23 責任編輯:lina
【導讀】在開關電源應用MOS管的時候,在很多電源設計人員的都將采用一套公式,質量因數(柵極電荷QG ×導通阻抗RDS(ON))。來對mos管來驗證。

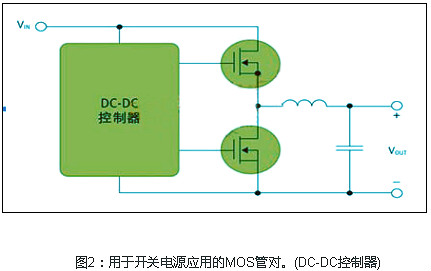

在開關電源應用MOS管的時候,在很多電源設計人員的都將采用一套公式,質量因數(柵極電荷QG ×導通阻抗RDS(ON))。來對mos管來驗證。
那麼柵極電荷和導通阻抗很重要,這都是對電源的效率有直接的影響,主要是傳導損耗和開關損耗。
還有在電源中第二重要的是MOS管參數包括輸出電容、閾值電壓、柵極阻抗和雪崩能量。

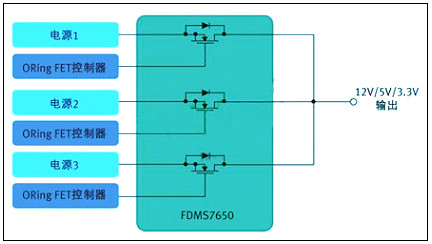

用於針對N+1冗餘拓撲的並行電源控製的MOS管在ORing FET應用中,ORing FET應用設計人員顯然必需關注MOS管的不同特性,比如,在電源設計中,每個電源常常需求多個ORing MOS管並行工作,需求多個器件來把電傳播送給負載。在許多狀況下,設計人員必需並聯MOS管,以有效降低RDS(ON)。在 DC 電路中,並聯電阻性負載的等效阻抗小於每個負載單獨的阻抗值。比方,兩個並聯的2Ω 電阻相當於一個1Ω的電阻 。因而,普通來說,一個低RDS(ON) 值的MOS管,具備大額定電流,就能夠讓設計人員把電源中所用MOS管的數目減至少。
