功耗是工業和汽車應用 DC/DC zhuanhuanqishejishimianlindezhongdawenti，yinweizheleiyingyongxuyaodadianliu
，danshikongjianshouxian。yonggaoxingnengfenlishizujiankeyigouchenggaoxiaolvwenyaqi，danshiqifeiyongzhigaohejiejuefanganzhanbanmianjizhidaqueshizhezhongfangfalingrennanyichengshou。LT8612 / LT8613 高效率降壓型穩壓器在單個 IC 中集成了所有必要的組件，顯著地減小了 DC/DC 轉換器的尺寸，甚至在麵對高降壓比時也可以。這些器件還可以並聯，以增強輸出電流能力並分散負載和熱量。



包括在這些調節器中的其它期望功能有：超低靜態電流以最大限度延長電池壽命；高開關頻率以最大限度減小解決方案尺寸並避開噪聲敏感頻段。



采用 3mm x 6mm 封裝的高效率 42V

、6A 穩壓器



LT8612 / LT8613 是 42V、6A 降壓型單片式穩壓器。其集成的高效率電源開關功耗很低，因此這些開關
、升壓二極管、內部補償和所有必要的電路都密封在一個纖巧的 3mm x 6mm QFN 封裝中，不會產生過熱問題。圖 1 顯示了一個典型的 5V/30W LT8612 轉換器，其效率和功耗如圖 2 所示。甚至在 24V 輸入電壓時，LT8612 也能產生 30W 輸出，且溫升不超過 50°C。在負載範圍的另一端，LT8612 / LT8613 以低紋波突發模式 (Burst Mode®) 運行，以在超低負載情況下提高效率。

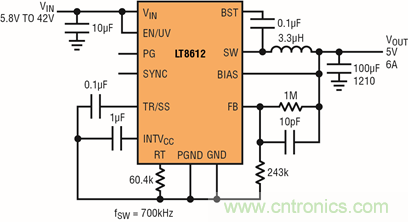

圖 1：采用 LT8612 的 5V/30W 降壓型轉換器



圖 2：圖 1 所示 5V/30W LT8612 降壓型轉換器的效率和功耗

EFFICIENCY：效率

POWER LOSS：功耗

LOAD CURRENT：負載電流



LT8612 / LT8613 的最小接通時間短至 40ns，從而允許很高的 VIN/VOUT 比，即使在很高的開關頻率時也是如此。高達 2.2MHz 的(de)開(kai)關(guan)頻(pin)率(lv)最(zui)大(da)限(xian)度(du)減(jian)小(xiao)了(le)功(gong)率(lv)電(dian)感(gan)器(qi)和(he)輸(shu)出(chu)電(dian)容(rong)器(qi)的(de)尺(chi)寸(cun)和(he)值(zhi)。此(ci)外(wai)，可(ke)以(yi)基(ji)於(yu)輸(shu)出(chu)負(fu)載(zai)要(yao)求(qiu)有(you)把(ba)握(wo)地(di)改(gai)變(bian)電(dian)感(gan)器(qi)的(de)大(da)小(xiao)，而(er)無(wu)需(xu)使(shi)用(yong)較(jiao)大(da)的(de)電(dian)感(gan)器(qi)來(lai)進(jin)行(xing)設(she)計(ji)，這(zhe)是(shi)器(qi)件(jian)的(de)高(gao)速(su)峰(feng)值(zhi)電(dian)流(liu)模(mo)式(shi)架(jia)構(gou)和(he)可(ke)靠(kao)的(de)開(kai)關(guan)設(she)計(ji)帶(dai)來(lai)的(de)結(jie)果(guo)。



多相設計增強輸出電流能力

在汽車和工業應用中，超過 6A 的負載並非不常見。就這些電流相對較大的情況而言，多相設計可以增強 LT8612 / LT8613 穩壓器的輸出能力。LT8613 具(ju)內(nei)置(zhi)軌(gui)至(zhi)軌(gui)電(dian)流(liu)檢(jian)測(ce)放(fang)大(da)器(qi)以(yi)及(ji)監(jian)視(shi)器(qi)和(he)控(kong)製(zhi)引(yin)腳(jiao)，從(cong)而(er)可(ke)實(shi)現(xian)準(zhun)確(que)的(de)輸(shu)入(ru)或(huo)輸(shu)出(chu)平(ping)均(jun)電(dian)流(liu)調(tiao)節(jie)。這(zhe)個(ge)電(dian)流(liu)環(huan)路(lu)調(tiao)節(jie)內(nei)部(bu)開(kai)關(guan)電(dian)流(liu)限(xian)製(zhi)
，這(zhe)樣(yang)跨(kua) ISP / ISN 引腳的電壓就不會超過 ICTRL 引腳設定的電壓。另一個 IMON 引腳用來監視通過 ISP / ISN 引腳測量的平均電流。這種電流控製功能可在幾個 LT8613 之間實現準確的均電
，而無需任何額外的控製電路。



圖 3 顯示了三個 LT8613 並聯以提供高達 16A 輸出的電路。最上麵一個 LT8613 是主穩壓器
，其輸出電壓設定為 4V，另外兩個 LT8613 是從屬穩壓器，其輸出電壓設定為略高於 4V。

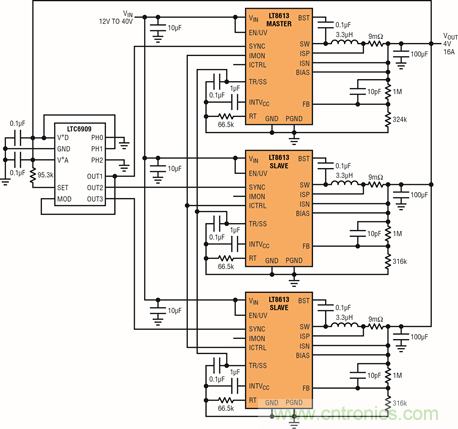

圖 3：以一個三相設計的 3 個並聯 LT8613 在 4V VOUT 時提供 16A



為了在 3 個 LT8613 穩壓器之間均流，主穩壓器 LT8613 的 IMON 引腳連至從屬 LT8613 的 ICTRL 引腳。3 個 LT8613 穩壓器由 LTC6909 振蕩器產生的三相 700kHz 時鍾信號 (120° 相移) 同步。圖 4 顯示了這個三相 LT8613 設計的熱像。這些 LT8613 的溫度相似表明

，三相之間的電流是均勻分配的。這個設計的效率如圖 5 所示。



圖 4：三相 LT8613 設計的熱像顯示，電流均分是平衡的



圖 5：圖 3 所示三相 LT8613 設計的典型效率曲線



EFFICIENCY：效率

LOAD CURRENT：負載電流

如果期望給這些相位之間的均流加權，也就是說讓電流均分不平衡，那麼簡單地調節跨 ISP 和 ISN 引腳的檢測電阻值即可。



結論

LT8612 和 LT8613 是全麵集成的高功率密度單片式降壓型穩壓器，可滿足挑戰性的汽車和工業應用需求。這些穩壓器能夠非常方便地並聯
，以用於高效率、大電流應用，構成占板麵積緊湊的解決方案。

（來源：ADI公司，作者：Ying Cheng，電源產品部 高級應用工程師 ）
