使用同步整流升壓型DC/DC轉換器時的電路板布局



與降壓型DC/DC轉換器一樣，升壓型DC/DC轉換器也分二極管整流（異步整流）和同步整流。在本章中
，已經介紹了使用二極管整流IC時的電路板基本布局，但是由於近年來同步整流升壓型轉換器IC的應用也越來越多，因此在本文中將介紹同步整流型的布局要點。順便提一下，在第一篇文章“PCB布局設計的重要性”中出現的評估板
、電路圖和布局示例都是同步整流型的。

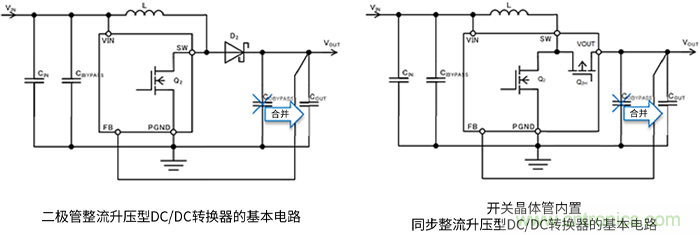

在同步整流方式下

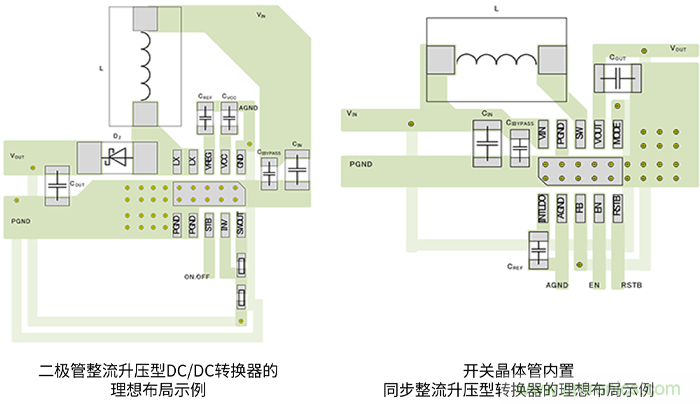

，續流二極管D2被作為開關晶體管Q2H集成在IC內部，因此這裏使用內置開關晶體管型的IC示例。為了便於比較，這裏還同時給出了此前介紹過的二極管整流的布局。



關於輸入/輸出電容器、電感、包括電感在內的開關節點、散熱孔、反(fan)饋(kui)路(lu)徑(jing)及(ji)接(jie)地(di)方(fang)麵(mian)的(de)注(zhu)意(yi)要(yao)點(dian)，與(yu)此(ci)前(qian)介(jie)紹(shao)過(guo)的(de)二(er)極(ji)管(guan)整(zheng)流(liu)的(de)要(yao)點(dian)相(xiang)同(tong)。另(ling)外(wai)，用(yong)來(lai)抑(yi)製(zhi)高(gao)頻(pin)尖(jian)峰(feng)噪(zao)聲(sheng)的(de)緩(huan)衝(chong)電(dian)路(lu)相(xiang)關(guan)的(de)注(zhu)意(yi)要(yao)點(dian)也(ye)是(shi)相(xiang)同(tong)的(de)。





> 關 鍵 要 點 <



● 升壓型DC/DC轉換器的二極管整流和升壓型DC/DC轉換器的同步整流的電路板布局要點基本相同。
