汽車設計人員正在遠離標準燈泡而傾向於使用LED陣列，LED陣列提供了不同風格的照明，並且具有波束成形和氛圍照明等高級功能。



然而，在汽車係統中使用LED不是簡單的事情。LEDbenzhishangjuyoudutedexuqiu
，erqichexitongzailengqidonghefuzaitujiangdengdeqingkuangxiabiaoxianbuwending。tamenyerongyishoudaozaoshengdeyingxiang
，zhexiezaoshengyouzhaominghuoyingxiangwaibuzaoshengdezhaomingchansheng。zhengruwoqianmiansuoshuo
，jingchangyouyouhuachengbenhereliangdeyali，yinweirenhegonglvsunhaojiangzhuanhuashengchengweireliang，zuizhongdaozhizaikuozhanshiyongzhongdekekaoxingwenti。



TI已經開發了幾種參考設計來克服這些問題。例如，圖2中的用於汽車LED的TI Designs 24W升壓和升壓至電池參考設計（TIDA-01234）是用於汽車LED應用的24W高效率（94％），低成本的異步升壓設計
，此設計基於LM3481-Q1。



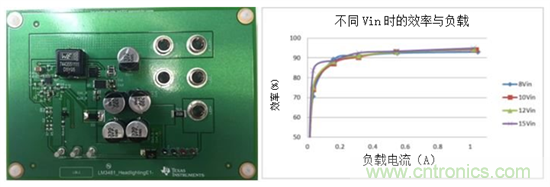

圖2：24W LED驅動器參考設計–TIDA-01234



本參考設計適用於汽車高亮度照明，如頭燈，尾燈和汽車內部LED照明係統。設計工作電壓輸入範圍為6VIN至18VIN，可以以1A的恒定電流驅動串聯的多串六至七個LED（16V至24V）。雖然針對典型工作情況進行了優化，但在冷啟動情況下，此設計也將低至3VIN
，在負載突降情況下，可高達42VIN。此設計支持模擬LED亮度控製和輸出開路保護。在升壓至電池配置中

，輸入電壓可以高於，低於或等於所需的LED串電壓。參見圖3。

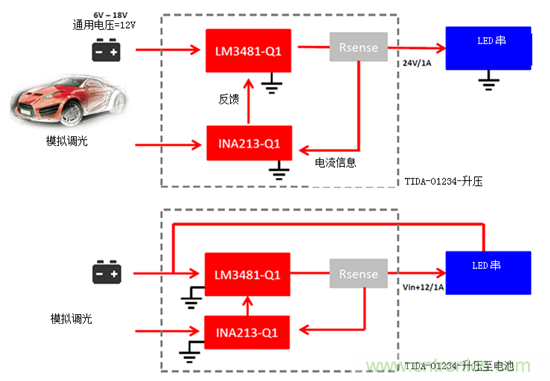

圖3：升壓至LED與升壓至電池配置



輸出電壓可使用電阻分壓器和反饋引腳進行編程；這是必要的，因為電阻器的值將決定電壓輸出。輸出電流取決於負載要求和期望的LED強度。對於LED應用，需要恒定電流以保持特定的期望亮度；在汽車係統中的所有情況下保持亮度是一種挑戰。該參考設計使用LM3481-Q1升壓控製器進行電流檢測來實現恒定電流。



為了保持流過LED的恒定電流，在控製器的輸出處設有檢測電流的電流檢測電阻器Rshunt。此設計使用50mΩ的電流檢測電阻來產生50mV的交叉電壓。INA213-Q1放大此交叉電壓
，提供增益=50。使用注入電流檢測放大器的外部電壓
，通過改變輸出電流，可以在輸出端對LED進行模擬調光。



如果輸出LED燒壞或在輸出電路斷開（這將導致輸出電壓持續上升），參考設計提供輸出開路保護。在升壓配置中
，連接在VOUT和電壓反饋分壓器之間的齊納二極管鉗位齊納電壓（Vz）的輸出電壓和電流檢測放大器的輸出電壓。



為了在輸出電壓接近輸入電壓的情況下產生恒定電流
，您可能認為需要使用複雜昂貴的降壓-升壓或單端初級電感轉換器（SEPIC）結構。但通過將LED串的陰極連接到輸入而不是接地
，可以將參考設計修改為升壓至電池配置。在這種配置中，輸入電壓可以高於，低於或等於所需的LED串電壓。



對於升壓至電池，參考設計為開路保護提供了另一種解決方案。使用晶體管Q2（見原理圖）與R5，R6
，R7，R8和D2組合檢測輸出電壓和輸入電壓之間的差分電壓。當差分電壓上升到輸出的過壓（Vov）時，齊納二極管D2導通，用Q3下拉補償引腳電壓。因此，輸出電壓將保持在較低水平，直到負載再次出現。



TI設計和測試了用於汽車LED的24W升(sheng)壓(ya)和(he)升(sheng)壓(ya)至(zhi)電(dian)池(chi)參(can)考(kao)設(she)計(ji)
，支(zhi)持(chi)設(she)計(ji)人(ren)員(yuan)克(ke)服(fu)全(quan)部(bu)汽(qi)車(che)係(xi)統(tong)情(qing)況(kuang)和(he)問(wen)題(ti)
，完(wan)成(cheng)成(cheng)功(gong)的(de)設(she)計(ji)。它(ta)還(hai)可(ke)以(yi)作(zuo)為(wei)簡(jian)單(dan)的(de)解(jie)決(jue)方(fang)案(an)，滿(man)足(zu)嚴(yan)格(ge)的(de)係(xi)統(tong)實(shi)施(shi)成(cheng)本(ben)和(he)LED照明電路的複雜性。
