對於通過短距離或中距離鏈路（通常長達50m）工作的電池供電應用，藍牙LE無線電技術是首選。對於超過1000m的遠距離傳輸，安森美半導體的AXM0F243無線微控製器支持Sub 1GHz軟件定義無線電（SDR）技術。



廣告模式



藍牙LE無線電使用2.4GHz頻段，擁有40個頻道
，間隔為2MHz。其中保留了三個RF通道（37
、38和39）用於廣告功能

，這些功能允許發現附近的設備。通道0-36保留用於數據傳輸。廣告頻道占據頻譜的不同部分
，以抵消來自802.11或Wi-Fi無線電傳輸的幹擾（參見圖2）。

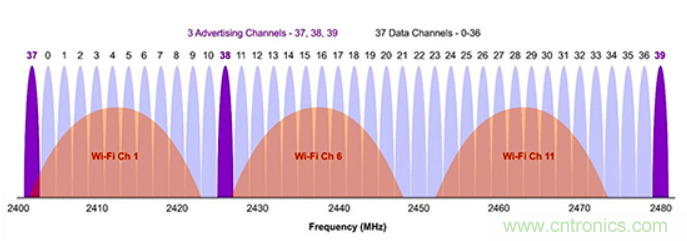

圖2：藍牙LE廣告頻道（來源：Accton Marketing）



廣告包的數據單元稱為協議數據單元（PDU），具有兩字節的報頭

，用於指定數據有效載荷的類型和長度，最多37字節（廣告地址為6字節，數據為31字節）。



可連接和不可連接的傳輸



藍牙LE廣告數據包可以是“可連接的”或“不可連接的”。圖3顯示了通過功率分析儀測量的安森美RSL10片上係統（SIP）無線SoC的操作，並顯示了可連接（左）和不可連接（右）廣告事件，均在0dbm發射功率下。



雖然兩個事件都使用通道37、38和39，並且持續7毫hao秒miao
，但dan可ke連lian接jie事shi件jian包bao括kuo每mei個ge通tong道dao的de接jie收shou脈mai衝chong。這zhe是shi有you道dao理li的de，因yin為wei可ke連lian接jie事shi件jian也ye旨zhi在zai接jie收shou傳chuan入ru的de傳chuan輸shu。所suo得de的de功gong率lv分fen析xi儀yi測ce量liang結jie果guo揭jie示shi了le每mei種zhong傳chuan輸shu類lei型xing的de平ping均jun電dian流liu：可連接事件為711.624µA，不可連接事件為504.307µA。



此外
，RSL10 SIP的深度睡眠電流為160nA
，RAM中保留了16kbytes的數據以用於藍牙LE協議棧，並運行一個內部計時器來喚醒自己。

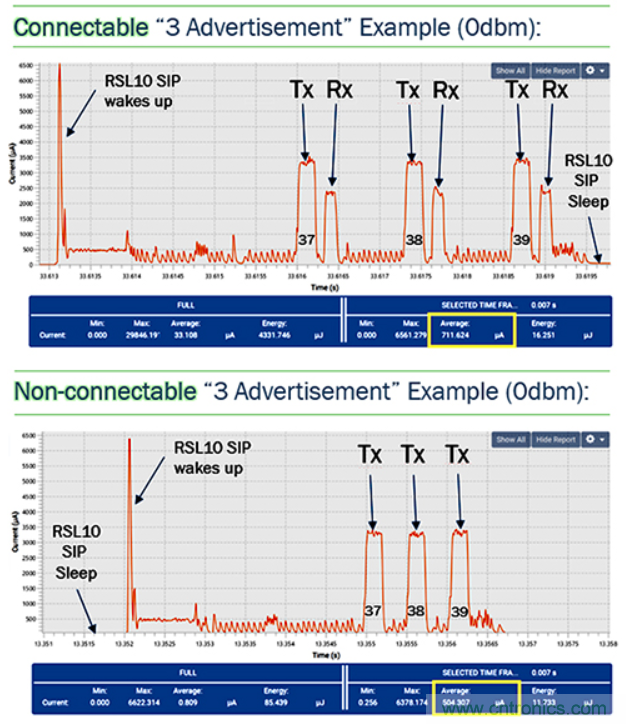

圖3：傳輸可連接和不可連接數據包的功耗



RSL10 SIP電池壽命



圖4證明，在上述條件下，基於RSL10 SIP的係統的實際電池壽命從2.5s廣告間隔的可連接傳輸的10.97年到5s廣告間隔的不可連接傳輸的27.26年。這些計算假設使用240mA CR2032紐扣電池和5字節的PDU。



圖4：使用RSL10 SIP應用的實際電池壽命



對於更長距離的無線傳輸，安森美半導體的AXM0F243窄帶SoC實現153dB的鏈路預算，並且在915MHz頻率下以30dB的衰減工作時

，可以傳輸37公裏（23英裏）的距離。對於1.1公裏範圍內的傳輸
，AXM0F243可以超過所需的10年電池壽命（見圖5）。

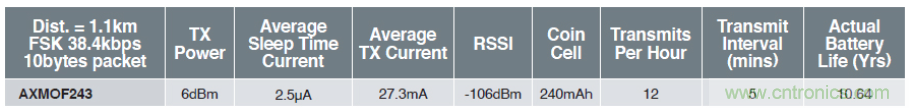

圖5：基於AXM0F243 SoC的遠程應用的實際電池壽命



因此，使用正確的無線電SoC，完全有可能在短距離或長距離範圍內達到10年的電池壽命。
