引言



一個新的運放係列相對於電源電流的速度指標達到了業界領先水平。LTC6261 / LTC6262 / LTC6263 係列 (單、雙、四路) 可在 240μA 的低電源電流下提供 30MHz 增益帶寬乘積，並具有 400μV 的最大失調電壓以及軌至軌輸入和輸出。結合 1.8V 至 5.25V 電源
，這些運放可實現要求在低功率和低電壓條件下提供不打折扣之性能的應用。



橋接式差分輸出放大器



由於可依靠低電源電流獲得這種帶寬和噪聲性能，因此實現超卓保真度所消耗的功率僅為便攜式音頻設備常見功耗的一小部份。鑒於 LTC6261 的獨特功能，與有源濾波器一樣，重溫便攜式音頻設備頭戴式耳機驅動器是一項合理的計劃。



頭戴式耳機揚聲器阻抗的範圍從 32Ω 至 300Ω；它們的響應率從 80dB 至  100dBSPL/1mW 及更高。例如設想一個具有 90dBSPL/1mW 響應率的頭戴式耳機揚聲器，它需要獲取 100mW 輸送功率以達到 110dBSPL。當其阻抗為 32Ω 時
，RMS 電流為 56mA
，電壓為 1.8V

；而當阻抗為 120Ω 時，RMS 電流則為 29mA，電壓為 3.5V。



在采用一個 3.3V 電源和一個 LTC6261 放大器之輸出的情況下，可能不具備產生 100mW 功率的足夠驅動能力。然而
，兩個 180° 定相放大器的組合足以提供達到 100mW 以上輸出功率所需的驅動能力。複製該橋式驅動電路可為左側和右側供電。

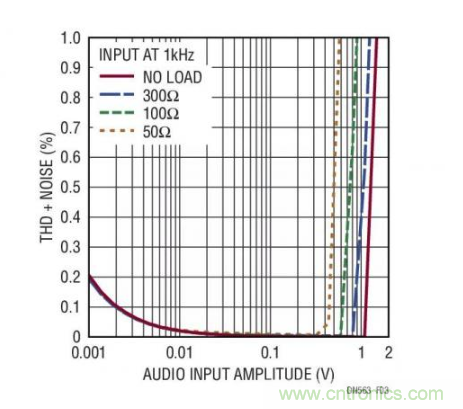

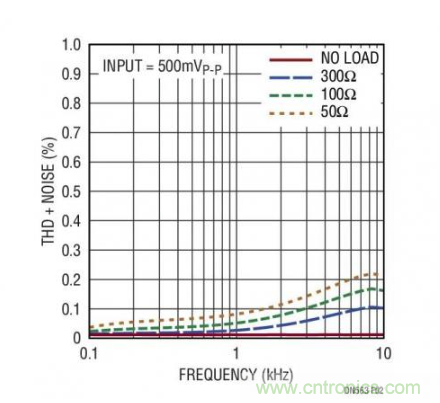

LTC6263 在一個小型封裝中提供了 4 個放大器。從一個雙放大器 LTC6262 驅動電路 (可以是左側或右側) 獲得的數據示於圖 2 和圖 3。在采用高達 1VP-P 輸入但無負載的情況下，兩個放大器的基本電流消耗為 500μA。

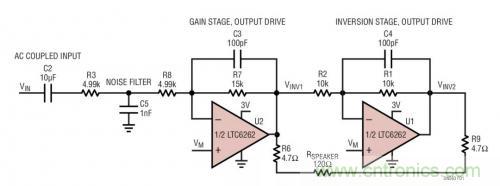

該電路包括兩部分
，首先是一個閉環增益 = 1.5 的反相增益級，還有一個隨後的反相級。反相級的組合產生一個數值為 3 的單端輸入至差分輸出增益。當采用 500mVP-P 輸入時，輸出為 1.5VP-P、或 0.75V 最大值、或 0.53VRMS。當負載為 50Ω 時，500mV 輸入產生約 5.6mW 的輸出功率。在 1VP-P 輸入條件下
，該電路提供 22.5mW。請注意，這為 LTC6261 輸出能夠在有負載的情況下具備接近軌至軌的擺幅提供了幫助。



在實驗室裏第一次構建的這款電路產生了一個幾百 Hz 的顯著音調。結果是，正輸入未在所有頻率上作為一個 “AC 地” 進行良好的接地，因為沒有對電壓實施強力的固定。當采用單電源而非雙電源時

，需要固定電壓。當使用單電源時，VM 不是地
，而是一個生成的中間軌電壓以使負輸出拓撲能正確地工作。產生 VM 的電阻分壓器具有大的電阻值 (例如：兩個串聯的 470k) 以盡量地減小額外的電源電流。一個大的電容器在低頻條件下確保一個堅固接地。的確

，增設一個大電容器 (1μF，它與並聯的 470k 電阻形成一個極點) 消除了神秘的失真音調。



盡jin管guan具ju有you低di靜jing態tai電dian流liu，但dan是shi該gai驅qu動dong器qi給gei一yi個ge頭tou戴dai式shi耳er機ji負fu載zai傳chuan遞di了le低di失shi真zhen。在zai足zu夠gou高gao的de幅fu度du下xia，失shi真zhen在zai運yun放fang輸shu出chu削xue波bo時shi大da幅fu度du地di增zeng加jia。當dang輸shu出chu晶jing體ti管guan開kai始shi缺que乏fa電dian流liu增zeng益yi時shi，隨sui著zhe負fu載zai的de增zeng加jia將jiang較jiao早zao地di出chu現xian削xue波bo。



便bian攜xie式shi設she備bei中zhong的de一yi個ge重zhong要yao問wen題ti是shi電dian池chi消xiao耗hao。大da聲sheng播bo放fang的de音yin樂le或huo聆ling聽ting者zhe的de音yin樂le選xuan擇ze會hui影ying響xiang電dian池chi的de消xiao耗hao速su率lv。此ci類lei設she備bei的de最zui終zhong使shi用yong方fang式shi不bu在zai設she計ji師shi的de控kong製zhi範fan圍wei之zhi內nei。但dan是shi，靜jing態tai電dian流liu並bing沒mei有you脫tuo離li設she計ji師shi的de管guan控kong範fan圍wei。由you於yu便bian攜xie式shi設she備bei在zai大da部bu分fen時shi間jian都dou有you可ke能neng處chu於yu閑xian置zhi狀zhuang態tai
，所suo以yi靜jing態tai電dian流liu是shi很hen重zhong要yao，因yin為wei它ta持chi續xu地di消xiao耗hao電dian池chi電dian量liang。LTC6261 的低靜態電流延長了電池放電時間。



結論



這裏介紹的應用利用了 LTC6261 運(yun)放(fang)係(xi)列(lie)中(zhong)提(ti)供(gong)的(de)獨(du)特(te)特(te)性(xing)組(zu)合(he)。這(zhe)些(xie)器(qi)件(jian)的(de)低(di)靜(jing)態(tai)電(dian)流(liu)並(bing)未(wei)削(xue)弱(ruo)它(ta)們(men)通(tong)常(chang)為(wei)更(geng)耗(hao)電(dian)的(de)部(bu)件(jian)保(bao)留(liu)功(gong)率(lv)級(ji)別(bie)上(shang)執(zhi)行(xing)操(cao)作(zuo)之(zhi)能(neng)力(li)。在(zai)其(qi)通(tong)用(yong)性(xing)之(zhi)外(wai)
，增(zeng)加(jia)了(le)軌(gui)至(zhi)軌(gui)輸(shu)入(ru)和(he)輸(shu)出(chu)、停機和封裝選擇等特點。
