在知道用電之前
，人們用蠟燭照明。這在過去是常用的能在黑暗中視物的照明方式，但燈泡的發明顯然是更好的解決方案。



像蠟燭一樣，功率MOSFET（功率場效應晶體管）是切換負載最常見的方式，其四周圍繞著眾多分立電阻器與電容器（以及用於控製功率MOSFET的雙極結型晶體管（BJT）/第二個場效應晶體管）圍繞的功率MOSFET）。但在多數情況下
，使用全麵集成的負載開關具有更顯著的優點。



係統中的負載開關在哪裏



一個典型係統包括一個電源和多個負載
，需要各種不同的負載電流
，如Bluetooth®、Wi-Fi或處理器軌。多數情況下，係統必須獨立控製哪些負載開啟，何時開啟，以什麼速度開啟。利用分立MOSFET電路或集成負載開關便能完成這種功率切換，如圖1所示。

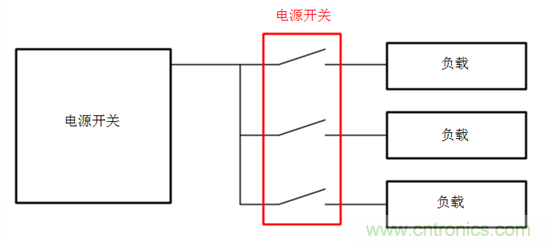

圖1：從電源切換到多個負載



分立MOSFET電路包含多個組件來控製分立功率MOSFET的導通與關斷。這些電路可通過來自微控製器的通用輸入/輸出（GPIO）信號來進行開啟或關閉。此類電路可參見圖2所示。

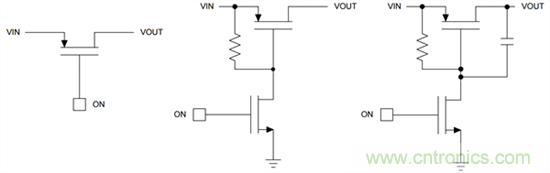

圖2：P信道MOSFET（PMOS）分立電路



也可以使用負載開關來打開或關閉電源軌和相應負載之間的連接。這些集成器件在其對應的分立電路上有一些益處。圖3所示為負載開關電路。

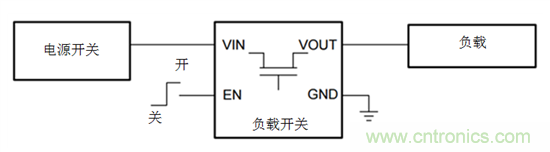

圖3：典型負載開關電路



尺寸優勢



使用負載開關作為解決方案的一個優點在於組件數量和尺寸的縮減。負載開關的設計將組件整合成包，甚至比MOSFET自身還小。圖4對PMOS方案和等效的負載開關進行了尺寸上的對比。負載開關更小的尺寸使其即使麵對最受空間限製的應用也非常適合。

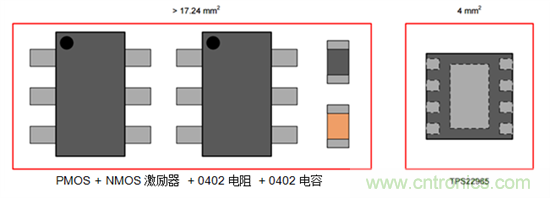

圖4：TPS22965與等效分立方案尺寸對比



特色優勢



負載開關中還集成了在分立電路中沒有的一些特色功能。在分立方案中加入反向電流阻隔需要一個額外的MOSFET作背靠背的配置，這將直接增加一倍的尺寸。TPS22910A和TPS22963C就是德州儀器兩個已內置此項功能的負載開關組合的例子。



快速輸出放電（QOD）是德州儀器負載開關的一項標準功能

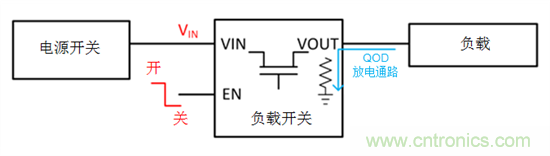

，可在開關處於關閉狀態時將輸出電壓（V_OUT ）通過內部通路釋放至接地。圖5為該功能示意圖。



圖5：QOD說明



QOD在輸出側提供一個已知狀態，並確保所有負載已被釋放且都被關閉。



TPS22953和TPS22954具有發送“電源正常”信號的功能，當V_OUT負載達到其終值的90%時即發出該信號。該信號流入下遊模塊使能引腳
，從而使這些模塊在電壓軌通電後開啟。“電源正常”信號的功能也可用於電源排序
，開啟一個負載開關將會有多個電源軌以特定順序出現。
