開關電源功率電路分析要點：



1.電容的電壓不能突變

，電感的電流不能突變
；

2.流經電容的電流平均值為零，電感兩端電壓的平均值為零

；

3.理想變壓器電壓與匝數成比且同名同極性，電流與匝數成反比且點進點出；

4.電容恒流充電的公式為C*ΔU=I*T，電感恒壓儲能的公式為L*ΔI=U*T；

5.變壓器與電感的伏秒積必須平衡。



shouxianxianlejiezhexiedongxi，ranhouzaiqufenxi，qierudianshouxianyaodui
，bunengshuonazhetujiuxiafenxi，zhuiqiugedagai，zhezhongkansibiyibanrenzhidaoshaoweiduodian
，youbunengdingliangfenxidezhuangtaihenchangjian。jiuhaobizaixuexiao
，chulexueba，xuezhadelingwaiyizhongcunzai，jiaozuoxuesu
，biaomiankanqilaihenxueba，danyipengjiudiaozhazha。



碎片化的學習是無效的，有時間的話，建議大家多做思維導圖，構建好知識體係。

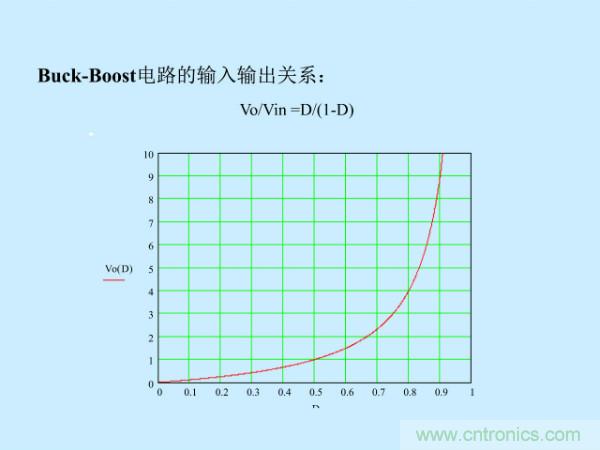

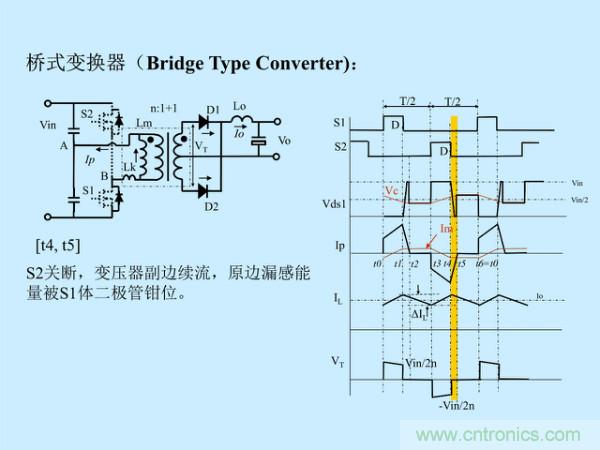

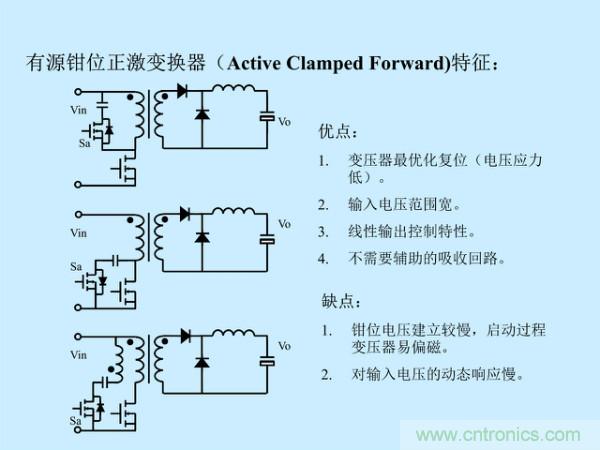

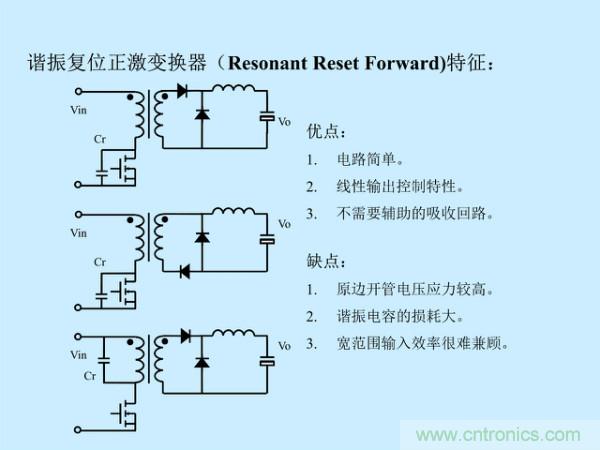

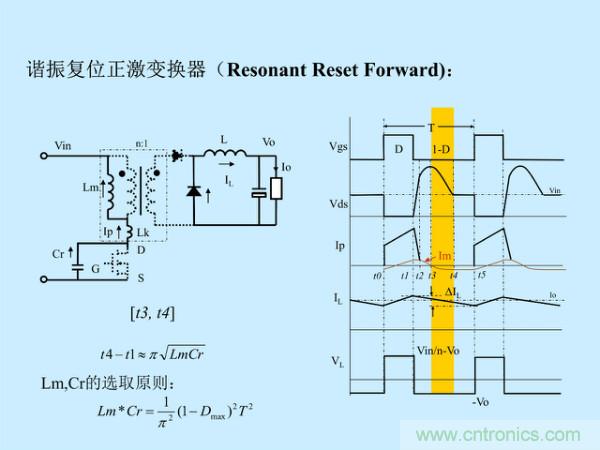

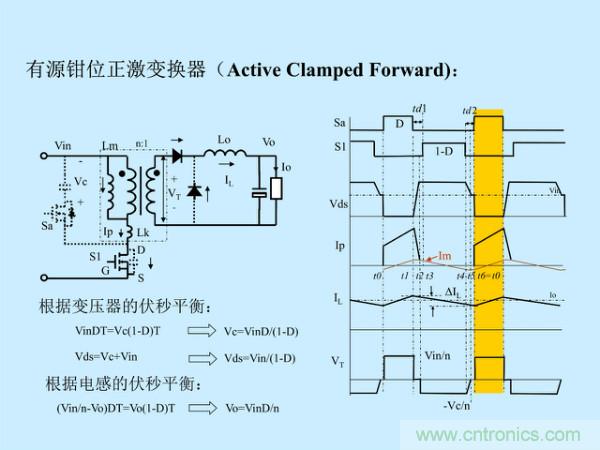

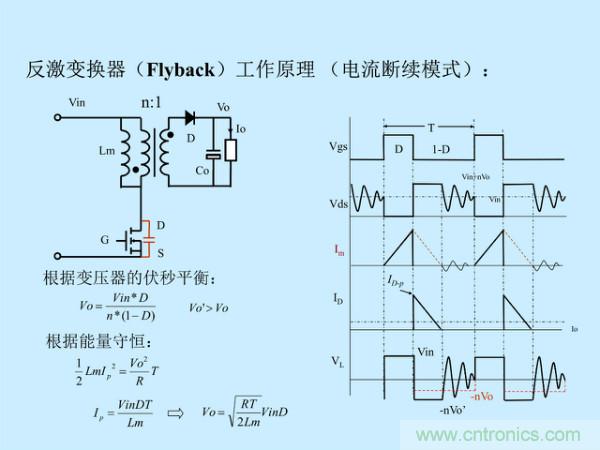

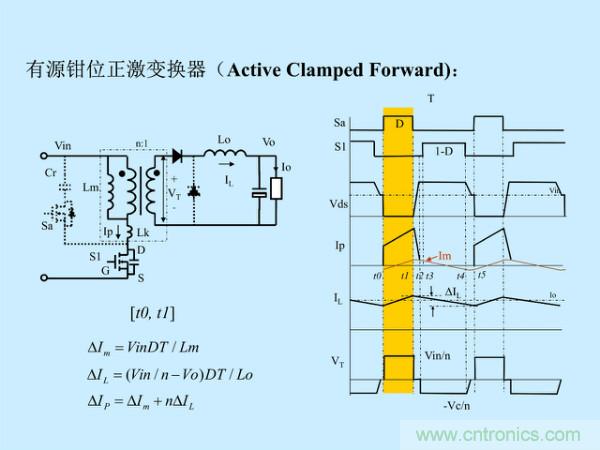

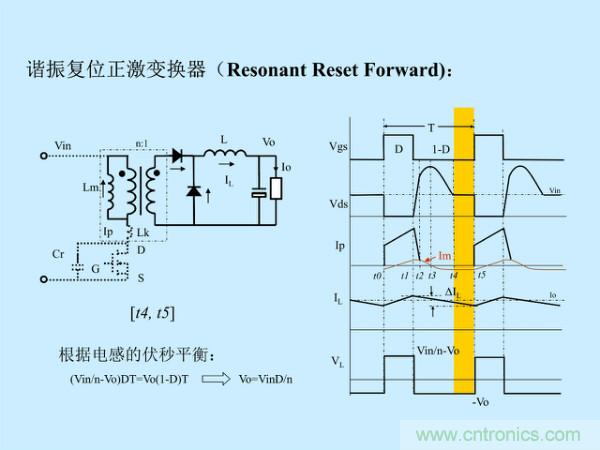

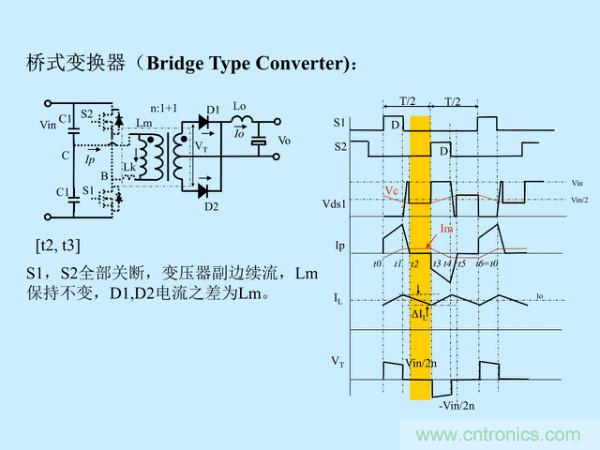

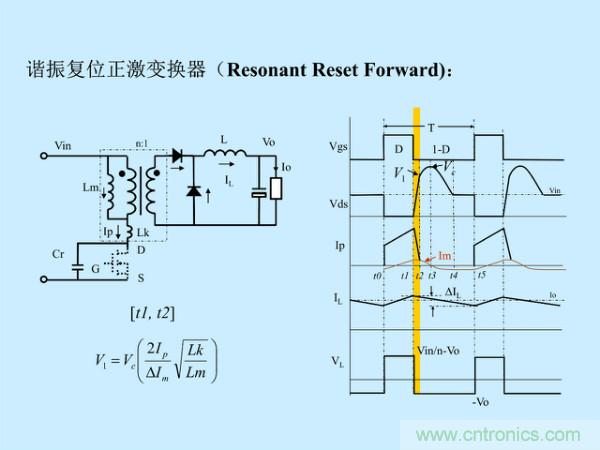

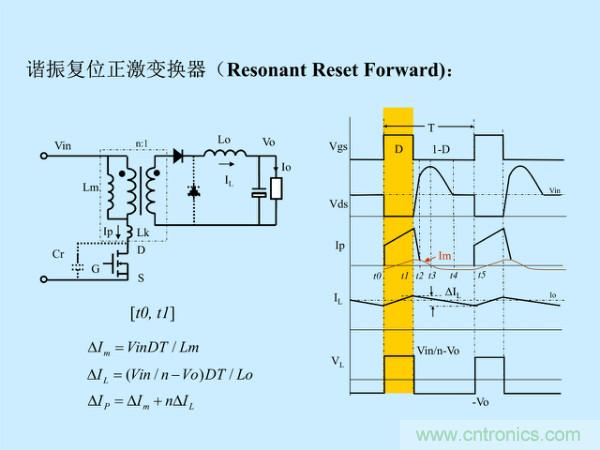

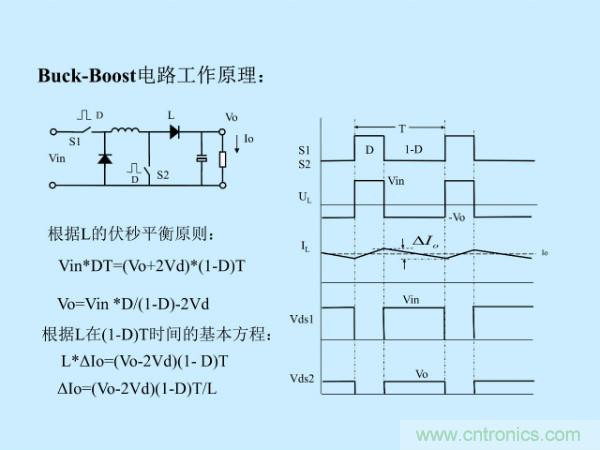

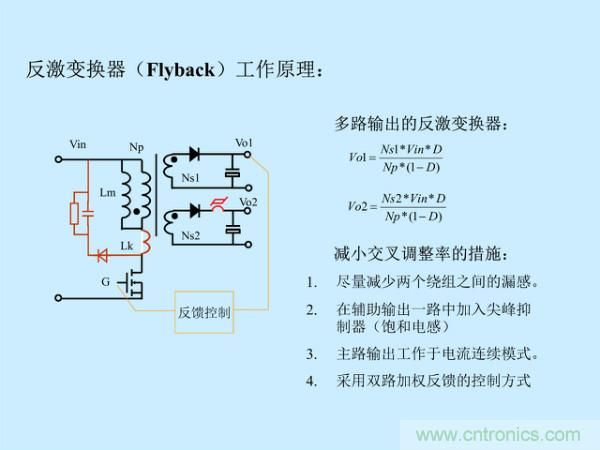

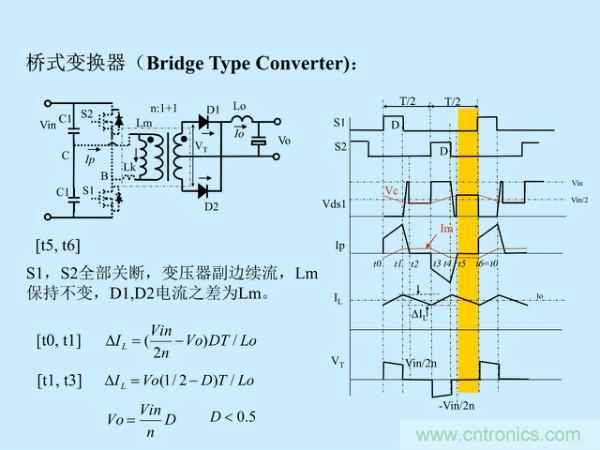

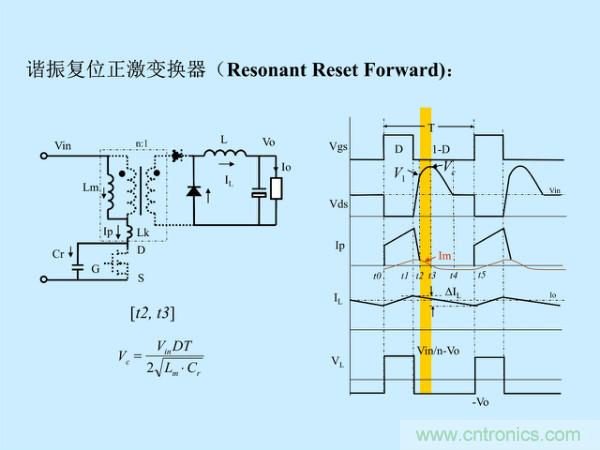

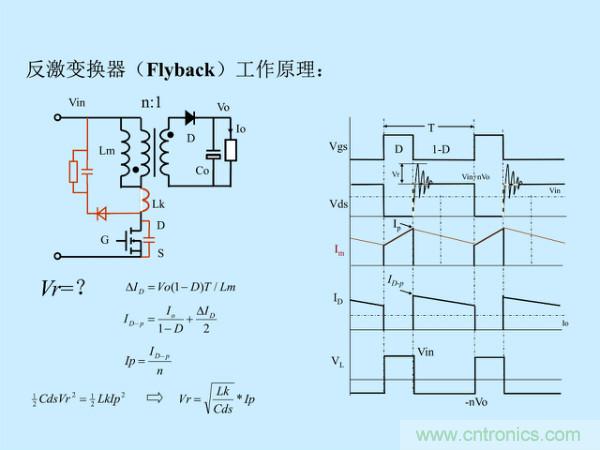

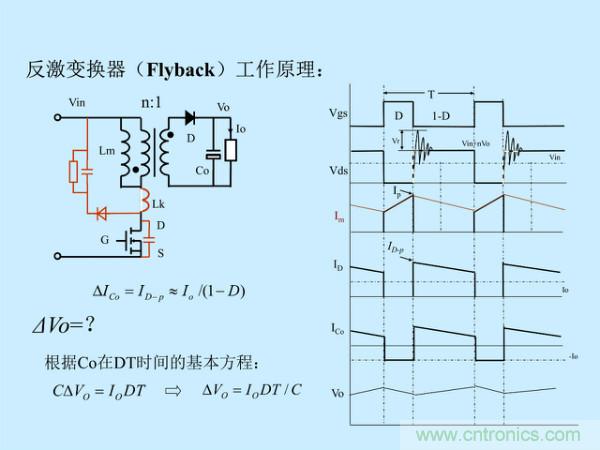

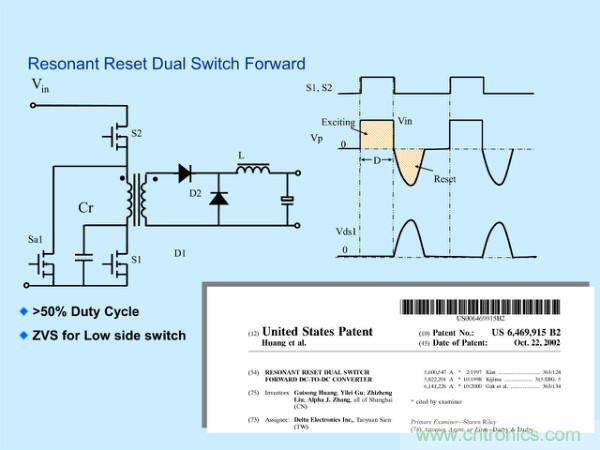

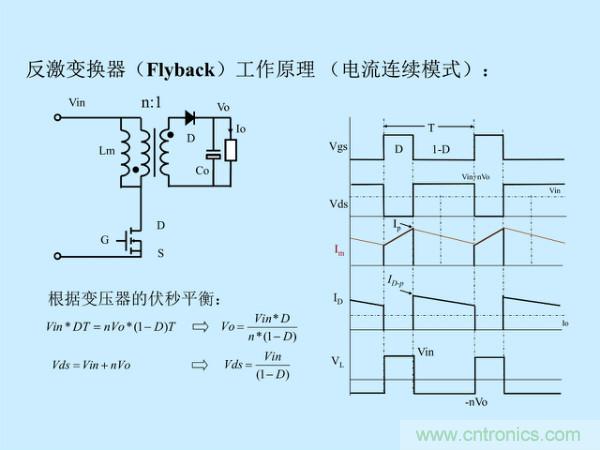

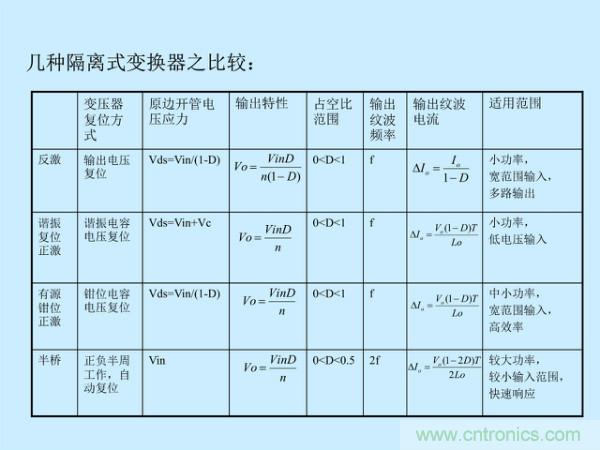

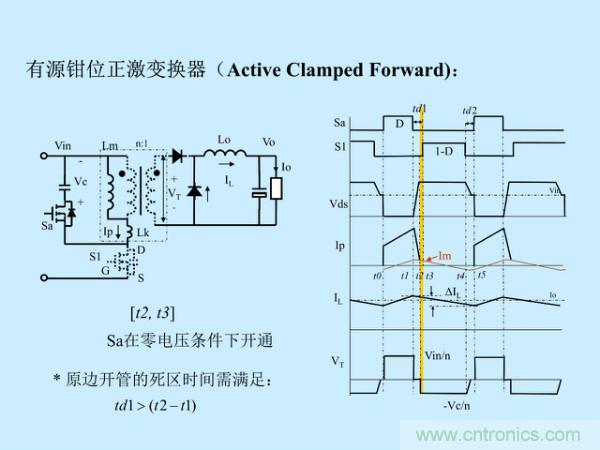

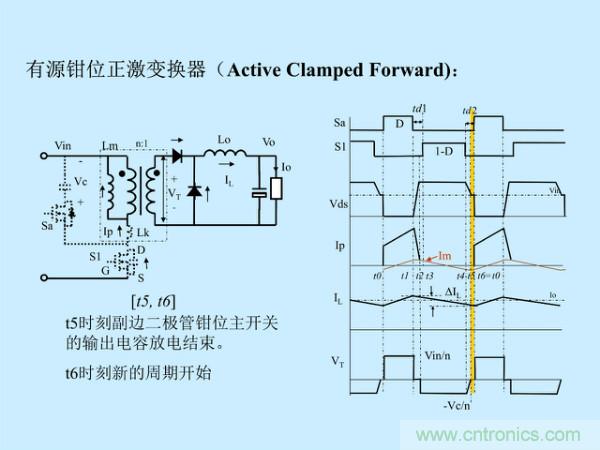

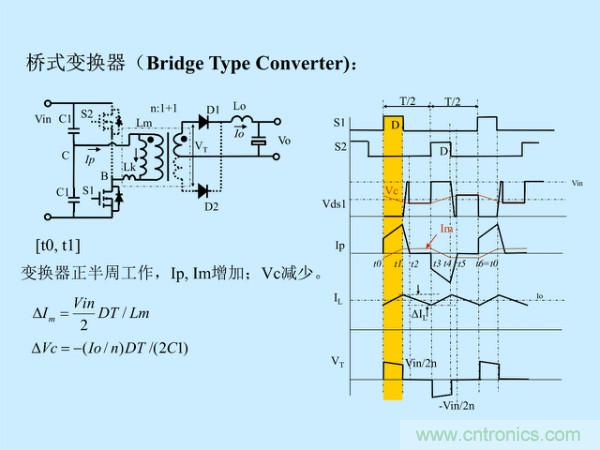

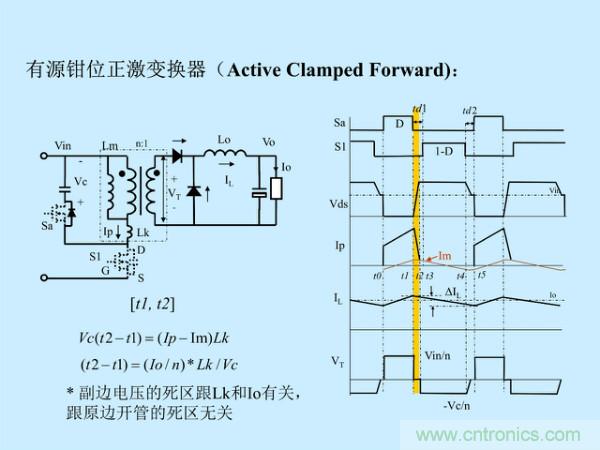

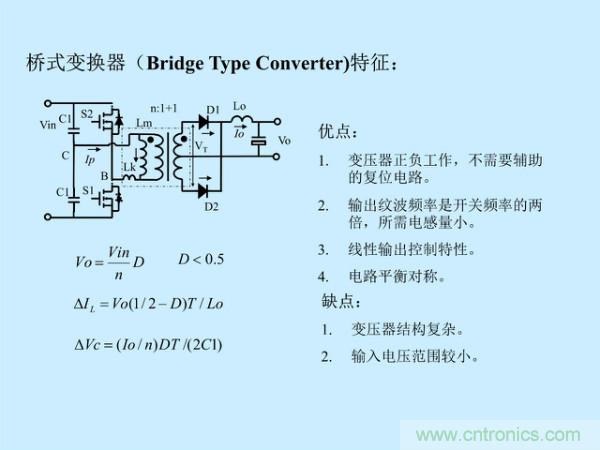

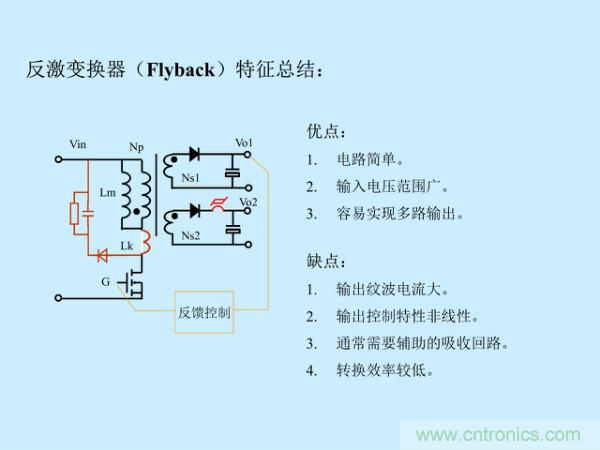

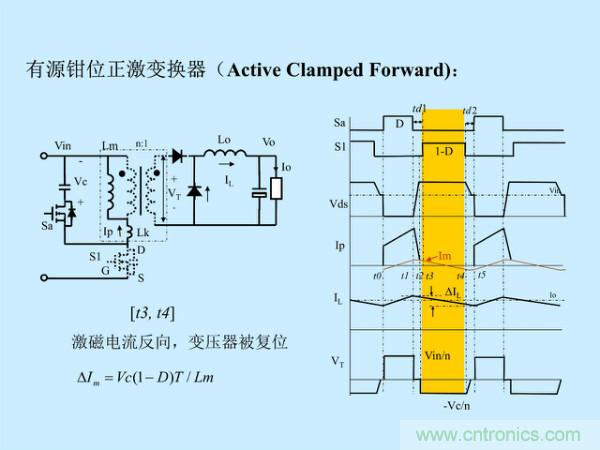

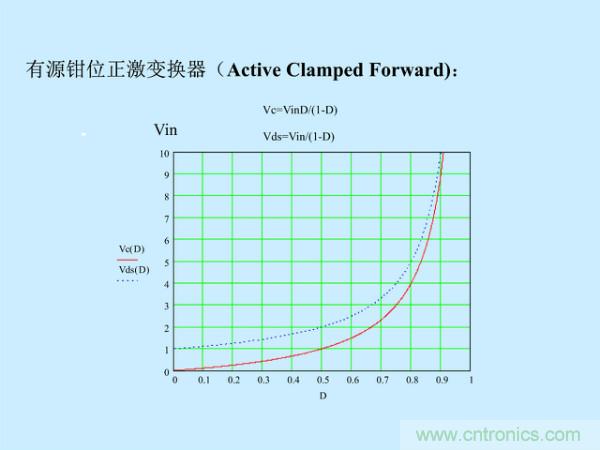

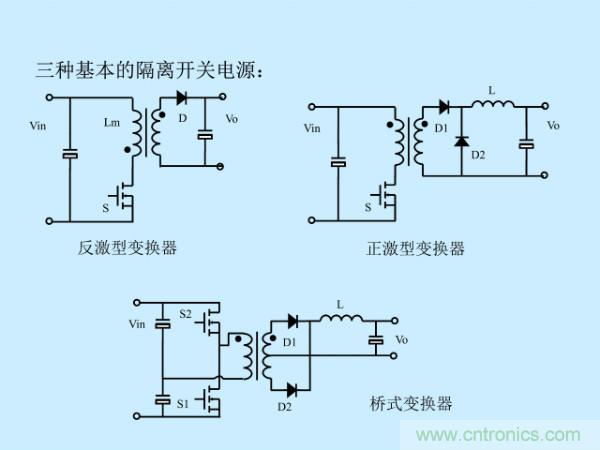

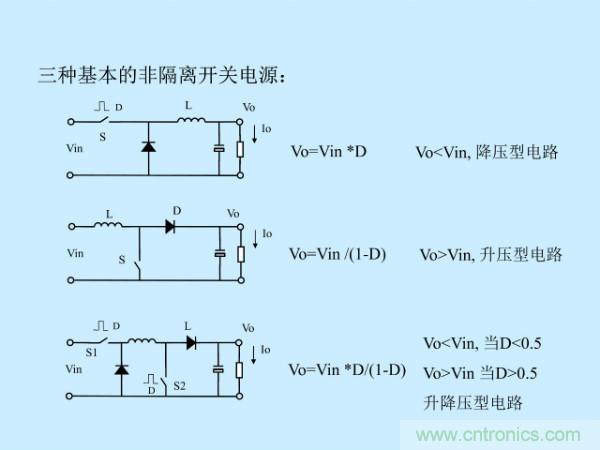

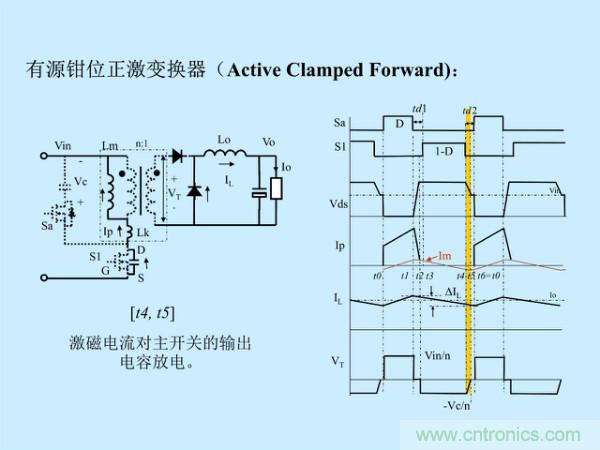

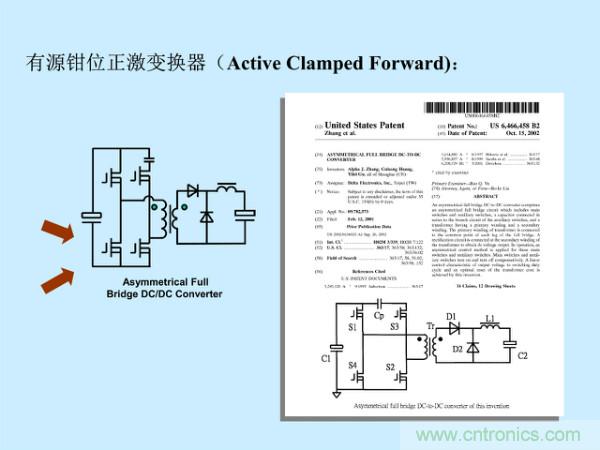

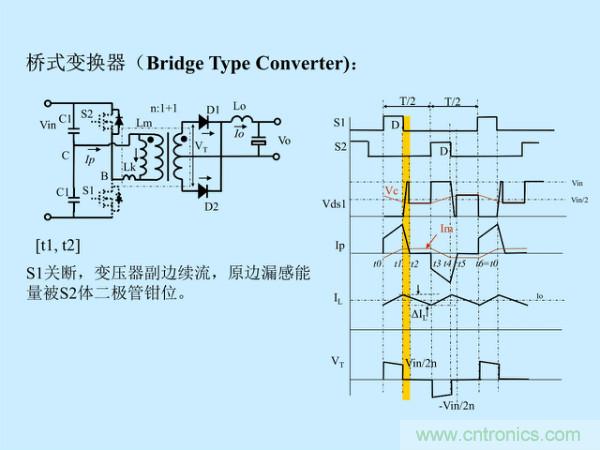

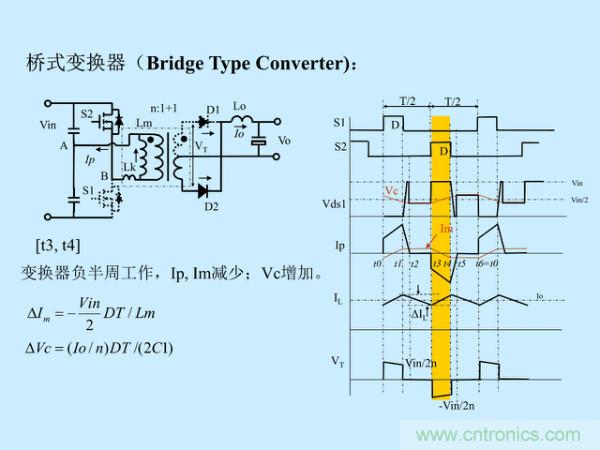

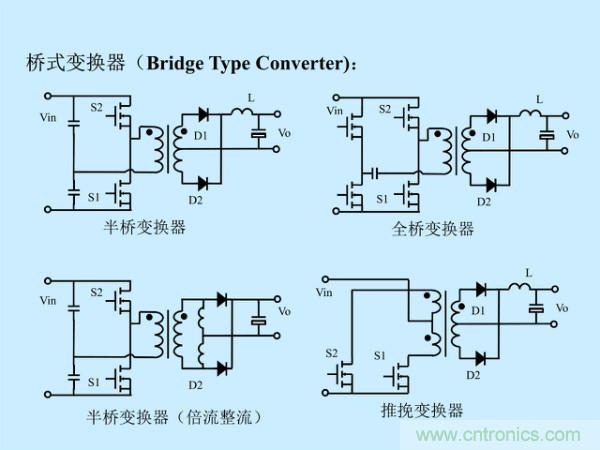

下麵設計拓撲的直接放圖片，這樣直觀點:



22
