如圖是理想變壓器，理想變壓器遵循以下公式：



V2 = N2/N1*V1

N2：副邊的匝數

N1：原邊的匝數





但(dan)實(shi)際(ji)中(zhong)變(bian)壓(ya)器(qi)總(zong)是(shi)不(bu)理(li)想(xiang)的(de)，總(zong)有(you)一(yi)部(bu)分(fen)磁(ci)通(tong)不(bu)參(can)與(yu)能(neng)量(liang)傳(chuan)遞(di)

，在(zai)原(yuan)邊(bian)興(xing)風(feng)作(zuo)浪(lang)，產(chan)生(sheng)很(hen)多(duo)不(bu)利(li)影(ying)響(xiang)。這(zhe)部(bu)分(fen)不(bu)傳(chuan)遞(di)能(neng)量(liang)到(dao)副(fu)邊(bian)的(de)磁(ci)通(tong)產(chan)生(sheng)的(de)電(dian)感(gan)就(jiu)是(shi)漏(lou)感(gan)，實(shi)際(ji)變(bian)壓(ya)器(qi)的(de)等(deng)效(xiao)圖(tu)如(ru)下(xia)：





等效圖中漏感總是繞組串聯的。為了測量繞組的電感量，我們使用電橋施加一定的頻率一定的電壓進行測量
，測量原理如下：

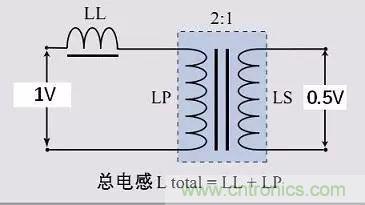

假如在原邊施加1V的測量電壓，變壓器的匝比是2:1，則副邊的電壓為0.5V
，這是變壓器原理。原邊測得的總的電感包含了漏感。為了測量漏感
，要想法使主電感LP為零
，然後測量得到的就是漏感。但是如何使主電感量為零呢

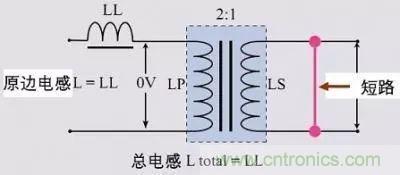

方法其實很簡單，比如要測量原邊的漏感則短路副邊，那短路副邊後為何就能測得原邊的漏感呢？如圖：





短路副邊後，副邊的電壓為0V，根據 V2 = N2/N1 * V1 的變壓器公式可知原邊的電壓也一定為0V
，由於漏磁通沒有參與耦合，因此短路副邊後對漏感沒有任何影響，此時從左邊看進去測量得到的電感量就是漏感了。
