這種電源電路的靜噪對策適用於汽車及工業設備
發布時間：2019-02-13 責任編輯：xueqi

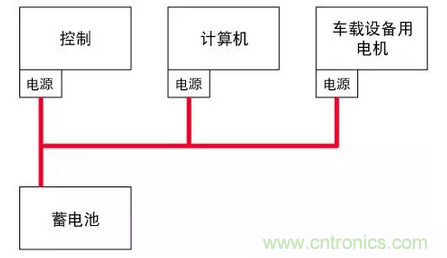

【導讀】汽qi車che中zhong搭da載zai各ge種zhong各ge樣yang的de電dian子zi設she備bei。為wei了le產chan生sheng電dian子zi設she備bei具ju備bei各ge自zi需xu要yao的de電dian壓ya，而er致zhi力li於yu電dian源yuan電dian路lu的de研yan發fa。為wei使shi電dian源yuan電dian路lu具ju有you效xiao率lv化hua，使shi用yong開kai關guan方fang式shi的de產chan品pin，但dan這zhe也ye是shi產chan生sheng噪zao聲sheng的de問wen題ti根gen源yuan。在zai此ci，介jie紹shao車che載zai設she備bei電dian源yuan電dian路lu（DC-DC轉換器）的靜噪對策。在此介紹的對策內容和對策元件不僅適用於汽車還適用於工業用設備等。

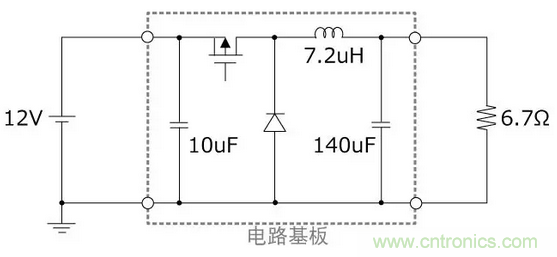

評估模型電源電路
以12V → 5V 的降壓型DCDC轉換器為模型電路進行評估。
・ Iin ≒ 0.3A、Iout ≒ 0.7A
・開關頻率≒400kHz
噪聲狀況的調查
對初始噪聲狀況進行確認以及區分產生了什麼噪聲。
以以下3種模式進行噪聲測量。
・傳導噪聲（150kHz-108MHz）
・放射噪聲（150kHz-30MHz）
・放射噪聲（30MHz-300MHz）

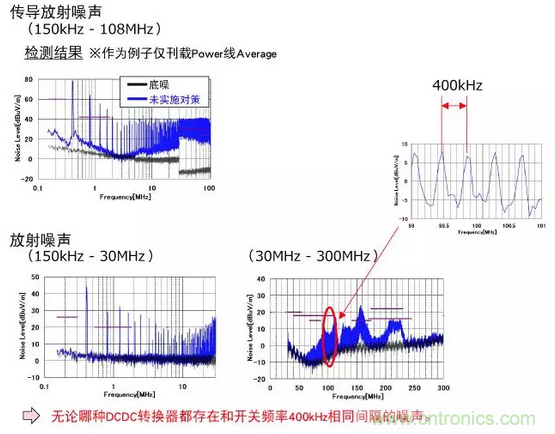

未實施對策時的噪聲狀況的確認

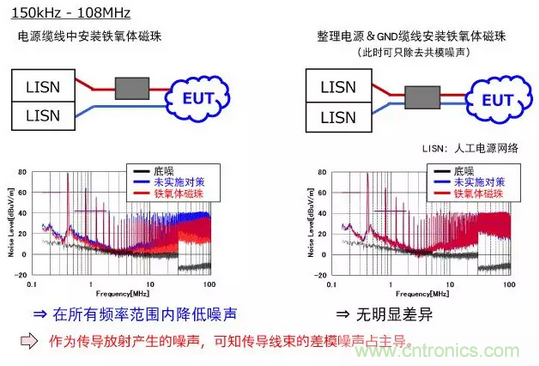

問題噪聲的傳導模式調查①——傳導噪聲
調查傳導噪聲中的問題源是共模傳導模式還是差模傳導模式。

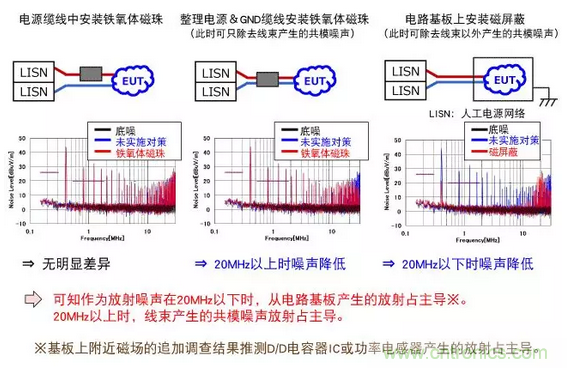

問題噪聲的傳導模式調查②——放射噪聲（150kHz-30MHz）
對於放射噪聲，也調查問題源是共模傳導模式還是差模傳導模式。(150kHz-30MHz帶域）

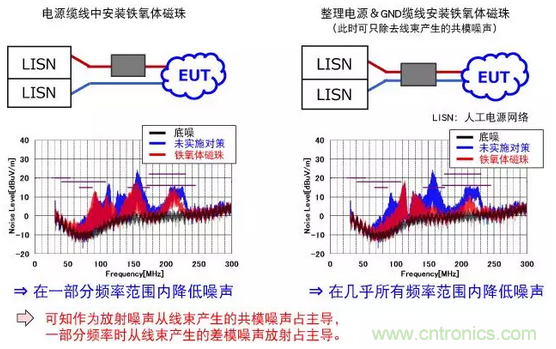

問題噪聲的傳導模式調查③——放射噪聲（30MHz-300MHz）
調查放射噪聲的問題源是共模傳導模式還是差模傳導模式。(30MHz-300MHz帶域）
靜噪對策的實施
決定對策方法，確認3種類型的噪聲分別降低了多少。

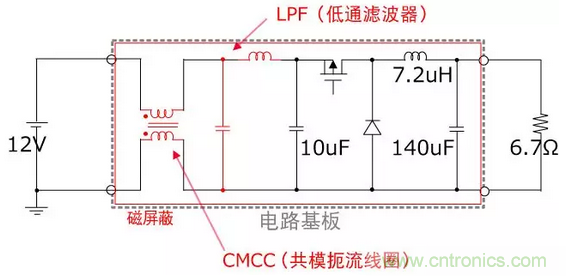

靜噪對策的方針
根據調查結果實施以下對策。
傳導噪聲的對策
實施差模靜噪對策為主的對策
→ 電源連接器附近插入LPF･･･所有頻率範圍內的靜噪對策
【例】 電感器：LQH5BPZ4R7NT0＋電容器：GCM188R71E105KA49
放射噪聲對策
作為降壓型DCDC轉換器的靜噪對策，以下方法很有效。
→ 電路基板上安裝磁屏蔽･･･～20MHz的靜噪對策
→ 電源轉換器附近插入CMCC（共模扼流線圈）。
･･･20MHz以上的共模噪聲對策
【例】 PLT5BPH5013R1SN
→ 電源連接器附近插入LPF ･･･220MHz以上的差模噪聲對策
※ 可共用傳導噪聲對策

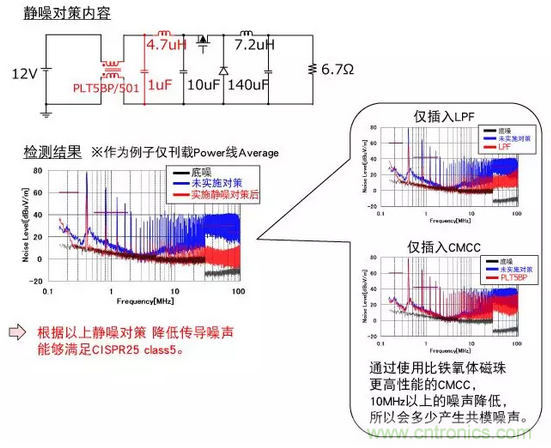

靜噪對策效果①傳導噪聲

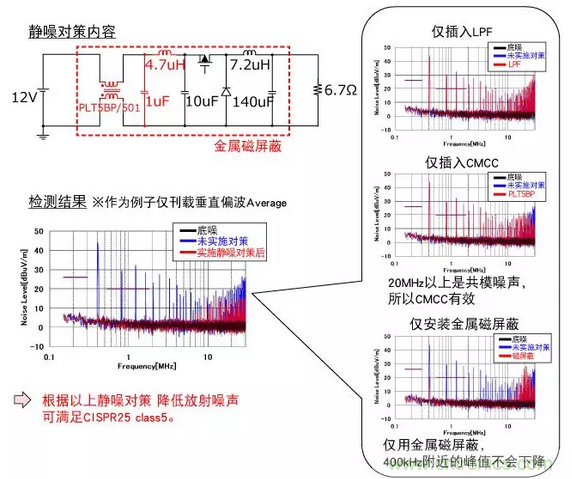

靜噪效果② 放射噪聲(150kHz-30MHz）

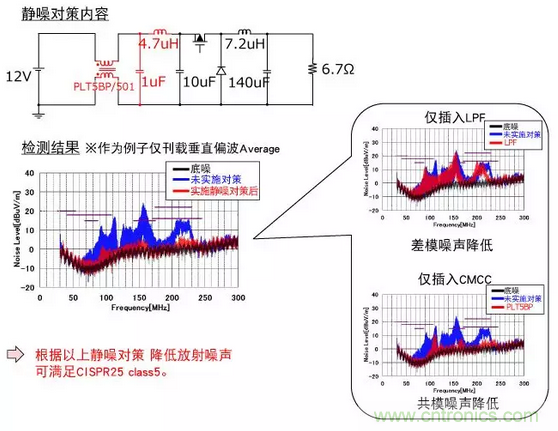

靜噪效果③ 放射噪聲(30Mz-300MHz）

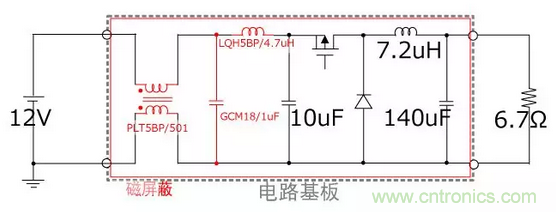

總結靜噪對策內容和效果
作為降壓型DCDC轉換器的靜噪對策，以下方法很有效。
傳導噪聲的對策
→ (1) 電源連接器附近插入LPF･･･所有頻率範圍的靜噪對策
【例】 LQH5BPZ4R7NT0＋GCM188R71E105KA49
→ (2) 電源連接器附近插入CMCC･･･10MHz～的靜噪對策
【例】 PLT5BPH5013R1SN
放射噪聲的對策
→ (3) 電路基板上安裝磁屏蔽･･･～20MHz的靜噪對策
→ (4) 電源連接器附近插入CMCC･･･20MHz～的靜噪對策
→ (5) 電源連接器附近插入LPF･･･20MHz～的靜噪對策
※ (4)(5) 對策可與(1)(2)對策共用
通過以上對策，完成了DC-DC轉換器的靜噪對策。

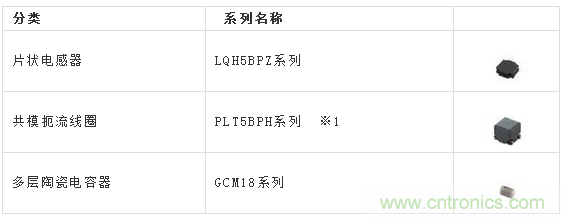

本次使用的靜噪對策元件
※1：需要比1更有效果的靜噪對策時可考慮使用PLT10HH係列等其他共模扼流線圈。關於汽車的電源用共模扼流線圈，請參照以下選擇表。
關於汽車級電源線用共模扼流線圈選擇表請打開PDF文檔:
https://www.murata.com/~/media/webrenewal/products/emc/emifil/cmcc/pdf/automotive-power.ashx?la=zh-cn
來源：村田製作所
