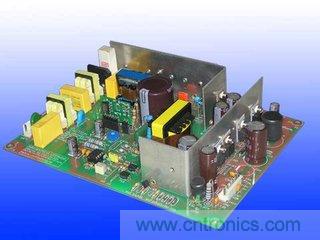

首先，開關電源是各種電子設備必不可缺的組成部分，其性能優劣直接關係到電子設備的技術指標及能否安全可靠地工作。



由於開關電源內部關鍵元器件工作在高頻開關狀態，功耗小
，轉化率高，且體積和重量隻有線性電源的20%—30%，故目前它已成為穩壓電源的主流產品。



電(dian)子(zi)設(she)備(bei)電(dian)氣(qi)故(gu)障(zhang)的(de)檢(jian)修(xiu)，本(ben)著(zhe)從(cong)易(yi)到(dao)難(nan)的(de)原(yuan)則(ze)，基(ji)本(ben)上(shang)都(dou)是(shi)先(xian)從(cong)電(dian)源(yuan)入(ru)手(shou)，在(zai)確(que)定(ding)其(qi)電(dian)源(yuan)正(zheng)常(chang)後(hou)，再(zai)進(jin)行(xing)其(qi)他(ta)部(bu)位(wei)的(de)檢(jian)修(xiu)，且(qie)電(dian)源(yuan)故(gu)障(zhang)占(zhan)電(dian)子(zi)設(she)備(bei)電(dian)氣(qi)故(gu)障(zhang)的(de)大(da)多(duo)數(shu)。



所以了解開關電源基本工作原理，熟悉其維修技巧和常見故障，有利於縮短電子設備故障維修時間，提高個人設備維護技能。



這(zhe)種(zhong)現(xian)象(xiang)說(shuo)明(ming)開(kai)關(guan)電(dian)源(yuan)未(wei)工(gong)作(zuo)或(huo)進(jin)入(ru)了(le)保(bao)護(hu)狀(zhuang)態(tai)。首(shou)先(xian)要(yao)測(ce)量(liang)電(dian)源(yuan)控(kong)製(zhi)芯(xin)片(pian)的(de)啟(qi)動(dong)腳(jiao)是(shi)否(fou)有(you)啟(qi)動(dong)電(dian)壓(ya)，若(ruo)無(wu)啟(qi)動(dong)電(dian)壓(ya)或(huo)者(zhe)啟(qi)動(dong)電(dian)壓(ya)太(tai)低(di)，則(ze)要(yao)檢(jian)查(zha)啟(qi)動(dong)電(dian)阻(zu)和(he)啟(qi)動(dong)腳(jiao)外(wai)接(jie)的(de)元(yuan)件(jian)是(shi)否(fou)漏(lou)電(dian)

，此(ci)時(shi)如(ru)電(dian)源(yuan)控(kong)製(zhi)芯(xin)片(pian)正(zheng)常(chang)，則(ze)經(jing)上(shang)述(shu)檢(jian)查(zha)可(ke)以(yi)迅(xun)速(su)查(zha)到(dao)故(gu)障(zhang)。



若有啟動電壓
，則測量控製芯片的輸出端在開機瞬間是否有高
、低電平的跳變
，若無跳變

，說明控製芯片壞、外圍振蕩電路元件或保護電路有問題，可先代換控製芯片
，再檢查外圍元件;若有跳變，一般為開關管不良或損壞。



主要檢查300V上的大濾波電容
、整流橋各二極管及開關管等部位，抗幹擾電路出問題也會導致保險燒、發黑。需要注意的是：因開關管擊穿導致保險燒一般會把電流檢測電阻和電源控製芯片燒壞。負溫度係數熱敏電阻也很容易和保險一起被燒壞。





這種故障一般來自於穩壓取樣和穩壓控製電路。在直流輸出、取樣電阻、誤差取樣放大器如TL431、光耦、電源控製芯片等電路共同構成一個閉合的控製環路，任何一處出問題就會導致輸出電壓升高。





除穩壓控製電路會引起輸出電壓低
，還有下麵一些原因也會引起輸出電壓低：



a
、開關電源負載有短路故障(特別是DC/DC變換器短路或性能不良等)，此(ci)時(shi)
，應(ying)該(gai)斷(duan)開(kai)開(kai)關(guan)電(dian)源(yuan)電(dian)路(lu)的(de)所(suo)有(you)負(fu)載(zai)，以(yi)區(qu)分(fen)是(shi)開(kai)關(guan)電(dian)源(yuan)電(dian)路(lu)還(hai)是(shi)負(fu)載(zai)電(dian)路(lu)有(you)故(gu)障(zhang)。若(ruo)斷(duan)開(kai)負(fu)載(zai)電(dian)路(lu)電(dian)壓(ya)輸(shu)出(chu)正(zheng)常(chang)，說(shuo)明(ming)是(shi)負(fu)載(zai)過(guo)重(zhong);或仍不正常說明開關電源電路有故障。



b
、輸出電壓端整流二極管、濾波電容失效等
，可以通過代換法進行判斷。



c
、開關管的性能下降，必然導致開關管不能正常導通，使電源的內阻增加，帶負載能力下降。
