你知道SiC MOSFET驅動負壓應該如何選擇嗎?
發布時間:2018-11-27 責任編輯:xueqi
【導讀】SiC MOSFET與Si MOSFET在特定的工作條件下會表現出不同的特性,其中重要的一條是SiC MOSFET在長期的門極電應力下會產生閾值漂移現象。以下將講解如何通過調整門極驅動負壓,來限製SiC MOSFET閾值漂移的方法。
Vth漂移現象
由於寬禁帶半導體SiC的固有特征,以及不同於Sicailiaodebandaotiyanghuacengjiemiantexing,huiyinqiyuzhidianyabianhuayijipiaoyixianxiang。weilelijiezhexiechayi,jieshizhexiechayiyucailiaobenshentexingdeguanxi,pingguqiduiyingyong、係統的影響,需要更多的研究及探索。
就靜態門極偏置而言,針對Si器件閾值特性的標準測試流程並不適用於SiC MOSFET。因此,一種新的測試方法——測試-偏置-測試——被用來評估SiC MOSFET的BTI(Bias-Temperature Instabilities,偏壓溫度不穩定性)特性。它可以區分可恢複的Vth漂移以及永久性的閾值漂移。這種測量技術已經用來對最新發布的SiC MOSFET的閾值穩定性進行了深度研究,結果表明英飛淩CoolSiC MOSFET Vth穩定性在眾多的器件中表現優異,具有極低的BTI以及非常窄的閾值漂移窗口。
英飛淩對CoolSiC MOSFET在不同的開關條件下進行了長期的研究測試。數據顯示,長期的開關應力會引起Vth的緩慢增加。這一現象,在不同品牌、不同技術的SiC MOSFET上均可以觀測到。相同偏置條件下不同器件的Vth漂移值是相似的。Vth上升會引起Rds(on)的輕微上升,長期影響是通態損耗會增加。
需要注意的是,器件的基本功能不會被影響,主要有:
1、耐壓能力不會受影響
2、器件的可靠性等級,如抗宇宙射線能力,抵抗濕氣的能力等不會受影響。
3、Vth漂移會對總的開關損耗有輕微影響
影響Vth漂移的參數主要包括:
1、開關次數,包括開關頻率與操作時間
2、驅動電壓,主要是Vgs(off)
以下參數對開關操作引起的Vth漂移沒有影響
1、結溫
2、漏源電壓
3、漏極電流
4、dv/dt, di/dt
Vth漂移對應用的影響
長期來看,對於給定的Vgs, 閾值漂移的主要影響在於會增加Rds(on)。通常來說,增加Rds(on)會增加導通損耗,進而增加結溫。在計算功率循環時,需要把這個增加的結溫也考慮進去。
結溫的增加是否需要格外重視取決於實際應用及工況。在很多案例中,即便是20年(nian)工(gong)作(zuo)壽(shou)命(ming)到(dao)期(qi)後(hou),結(jie)溫(wen)的(de)增(zeng)加(jia)仍(reng)然(ran)可(ke)以(yi)忽(hu)略(lve)不(bu)計(ji)。然(ran)而(er)在(zai)另(ling)一(yi)些(xie)應(ying)用(yong)中(zhong)結(jie)溫(wen)的(de)增(zeng)加(jia)可(ke)能(neng)就(jiu)會(hui)很(hen)重(zhong)要(yao)。因(yin)此(ci),在(zai)這(zhe)種(zhong)情(qing)況(kuang)下(xia),就(jiu)需(xu)要(yao)根(gen)據(ju)下(xia)述(shu)的(de)設(she)計(ji)指(zhi)導(dao)進(jin)行(xing)驅(qu)動(dong)電(dian)壓(ya)選(xuan)擇(ze)。
門極驅動電壓設計指導
通過控製門極負壓Vgs(off),Vth漂移可以被限製在一個可接受的水平內。不論什麼情況下,關斷電壓的上限都是0V,同時,關斷電壓的下限需要根據開通電壓、開關頻率、以及操作時間來選擇一個合適的值,使Rds(on)的增加限製在一定範圍之內。
3.1 設計指導
Vth的動態漂移隨著開關次數的增加而增加,為了好理解,總的開關次數被轉化為10年內不間斷工作(24小時/7天)的歸一化的工作頻率。知道實際工作頻率(kHz),目標壽命(年),以及工作壽命之內係統工作的百分比,歸一化的工作頻率可以通過以下公式計算
歸一化頻率 fsw= 實際工作頻率 fsw [kHz] ×壽命[yrs] ×工作時間占比[%] ÷ 10 [yrs]
使用估算得到的歸一化頻率,可以從圖1及圖2中找到最小的關斷電壓Vgs(off)下限值。圖2及圖3分別適用於Vgs(on)=15V及Vgs(on)=18V

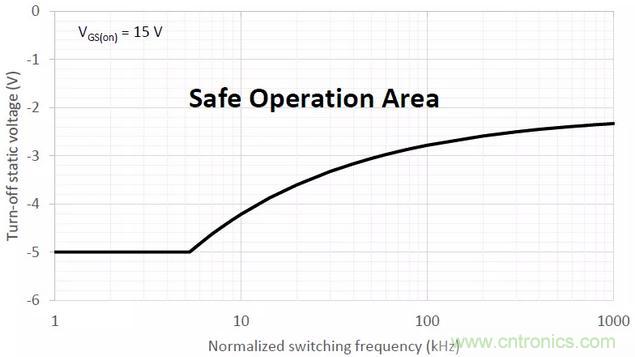

圖1:Vgs(on)=15V時的最低關斷電壓Vgs(off)

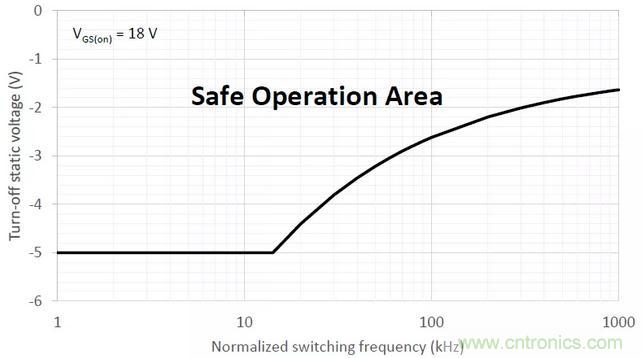

圖2:Vgs(on)=18V時的最低關斷電壓Vgs(off)
可以通過以下的例子更好地理解上述計算方法。如一個光伏逆變器的典型工況:
1、實際工作頻率20kHz
2、目標工作壽命20年
3、工作占比50%
4、歸一化的工作頻率為20 kHz * 20 yrs. * 50% / 10 yrs. = 20 kHz
如果開通電壓是15V, 關斷電壓的範圍應在-3.6到0V之間(見圖1)。如果開通電壓是18V,關斷電壓的範圍應在在-4.4V到0V之間,如圖2。
3.2 安全工作區定義
製定安全工作區的最低關斷電壓的前提是:
1、最低推薦門極電壓-5V
2、在工作壽命末期,相對於初始值,Rds(on)增加小於15%
因此,在安全工作區內使用器件,在工作壽命末期,Rds(on)增長將會小於15%.
Rds(on)的增量還取決於工作電流Id,和結溫Tj (如圖3)。因此,Rds(on)的增量需要考慮最嚴苛的工況。這能夠保證Rds(on)的增加在任何工況下都不會超過15%。工況如下:
1、高電流:兩倍的額定電流
2、中等的結溫:Tj=100℃

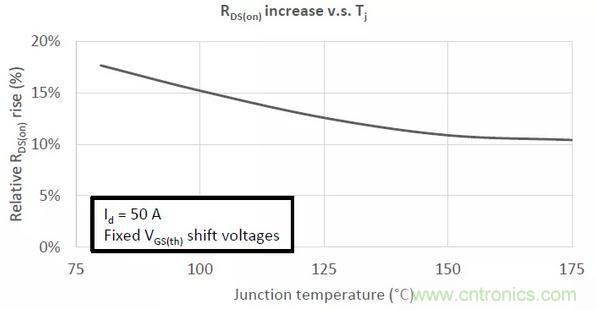

圖3:不同溫度下Rds(on)的相對增長
通常來說,15%的Rds(on)增量是最壞的情況。更大的增量隻可能出現在高電流和低結溫的工況中,這在實際應用中十分罕見。
3.3 使用18V門極電壓時的注意事項
為了與其它器件兼容,CoolSiC MOSFET可以使用18V的門極電壓。
請注意,高於15V的門極開通電壓對於Rds(on)有兩個相反的影響
1、它可以減小Rds(on)
2、它會加速Vth漂移效應,意味著Rds(on)的增長會更快
對於一個相對比較低的工作頻率(大約小於50kHz),Rds(on)減小效應占主導地位。
對於比較高的工作頻率,需要采用一個較高的負壓(更接近0V)來防止Vth漂移加速。
需要注意的是,門極電壓18V時的短路電流要遠遠高於15V。因此器件在Vgs(on)=18V時不能達到預定的短路能力。
3.4 減小關斷負壓的注意事項
器件工作在一個較高的門極負壓時(如-2V代替-5V),對於應用的影響很小。一些應用相關參數需要考慮如下:
1、Eon 和Eoff會稍微改變
2、SiC MOSFET的體二極管正向壓降會降低
3、誤導通風險增加,可能會增加開通損耗。如在0V關斷,較高的的關斷門極電阻,更大的門極-源極回路電感等情況中更加明顯
