所謂差模信號就是兩個大小相等、方向相反的信號。

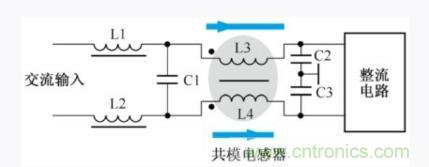

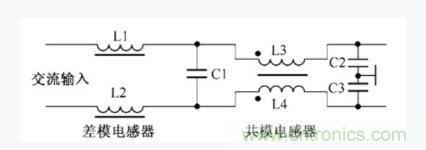

圖所示是共模和差模電感器電路，這也是開關電源交流市電輸入回路中的EMI濾波器

，電路中的L1、L2是差模電感器，L3和L4為共模電感器
，C1為X電容，C2和C3為Y電容。該電路輸入220V交流市電
，輸出電壓加到整流電路中。



1．共模電感器

開關電源產生的共模噪聲頻率範圍從 10kHz～50MHz 甚至更高

，為了有效衰減這些噪聲，要求在這個頻率範圍內共模電感器能夠提供足夠高的感抗。

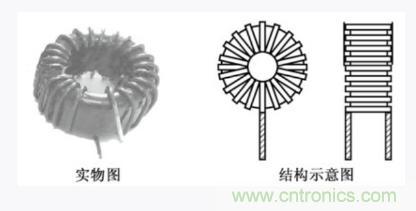

講jiang解jie共gong模mo電dian感gan器qi工gong作zuo原yuan理li前qian應ying該gai了le解jie共gong模mo電dian感gan器qi結jie構gou，這zhe有you助zhu於yu理li解jie共gong模mo電dian感gan器qi抑yi製zhi共gong模mo高gao頻pin噪zao聲sheng。圖tu所suo示shi是shi共gong模mo電dian感gan器qi實shi物wu圖tu和he結jie構gou示shi意yi圖tu。



共gong模mo電dian感gan器qi的de兩liang組zu線xian圈quan繞rao在zai磁ci環huan上shang，繞rao相xiang同tong的de匝za數shu，同tong一yi個ge方fang向xiang繞rao製zhi，隻zhi是shi一yi組zu線xian圈quan繞rao在zai左zuo側ce
，另ling一yi組zu線xian圈quan繞rao在zai右you側ce。共gong模mo線xian圈quan采cai用yong高gao磁ci導dao率lv的de錳meng鋅xin鐵tie氧yang體ti或huo非fei晶jing材cai料liao，以yi提ti高gao共gong模mo線xian圈quan性xing能neng。



（A） 正常的交流電流流過共模電感器分析。如圖所示
，220V交流電是差模電流

，它流過共模線圈L3和L4的方向如圖中所示

，兩線圈中電流產生的磁場方向相反而抵消。這時正常信號電流主要受線圈電阻的影響（這一影響很小）

，以及少量因漏感造成的阻尼（電感）
，加上220V交流電的頻率隻有50Hz，共模電感器電感量不大，所以共模電感器對於正常的220V交流電感抗很小，不影響220V交流電對整機的供電。

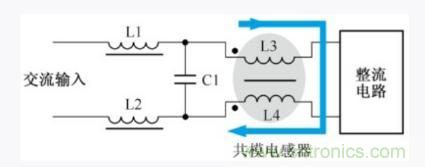

（B） 共模電流流過共模電感器分析。當共模電流流過共模電感器時，電流方向如圖所示。由於共模電流在共模電感器中為同方向
，線圈L3和L4內產生同方向的磁場
，這時增大了線圈L3、L4的電感量，也就是增大了L3、L4對共模電流的感抗，使共模電流受到了更大的抑製
，達到衰減共模電流的目的，起到了抑製共模幹擾噪聲的作用。





加上兩隻Y電容C2和C3對共模幹擾噪聲的濾波作用
，共模幹擾得到了明顯的抑製。



圖所示是差模電感器實物圖和結構示意圖，顯然它與共模電感器不同。





差模電感器磁芯材料有三種。鐵矽鋁磁粉芯的單位體積成本最低
，因此最適合製作民用差模電感器。鐵鎳50和鐵鎳鉬磁粉芯的價格遠遠高於鐵矽鋁磁粉芯，更適合軍用和一些對體積和性能要求高的場合。

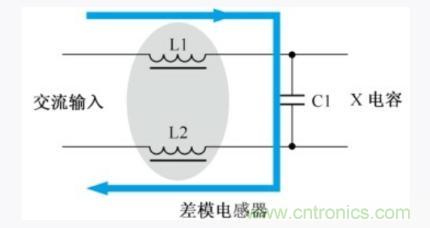

圖所示是差模電感器電路，差模電感器L1、L2與X電容串聯構成回路

，因為L1、L2對差模高頻幹擾的感抗大，而X電容C1對高頻幹擾的容抗小
，這樣將差模幹擾噪聲濾除
，而不能加到後麵的電路中，達到抑製差模高頻幹擾噪聲的目的。
