第一、沒有講述足夠的原因，例如電荷守恒定律

，電容串聯之後
，連個電容的電量 相同。



第二、我們的結果是要，兩個電容串聯之後分壓
，這兩個分壓不超過額定電壓。所以我們需要去計算分壓，然後 對比額定電壓。



先做簡單的計算：電容並聯





公式：Ｃ並＝Ｃ1＋Ｃ2
，耐壓值為Ｃ1，Ｃ2的耐壓值中較小的U=Min{U1
，U2}。



例如：Ｃ1:20uf，250v

；C2:30uf，450v，則C並=C1+C2=20uf+30uf=50uf

，耐壓值U=Min{250v，450v}=250v。



耐壓值選擇值小的那個，然後再做降額即可。



電容串聯：





公式：1/C串=1/C1+1/C2
，即Ｃ串＝Ｃ1*C2/(C1+C2)，耐壓值Ｕ＝Min{C2*U2/C1，U1} +Min{C1*U1/C2，U2},耐壓值並不等於兩個電容的耐壓值之和。



例如：Ｃ1:20uf，250v
；C2:30uf，250v。則串聯電容量好計算：Ｃ串＝Ｃ1*C2/(C1+C2)＝20*30/(20+30)=12uf

，



注意：耐壓值U=250v+250v=500v (×)
，這種計算是錯誤的。



簡單分析：由於兩個電容容量不同，容抗就不同
，分壓也就不同，假如串聯後施加500v電壓，則會有一個分壓低於250v
，就會有一個分壓超過250v
，超過了其耐壓值，故串聯耐壓要低於500v。



正確公式：耐壓值Ｕ＝Min{C2*U2/C1，U1} +Min{C1*U1/C2，U2}



=Min{30*250/20,250}+Min{20*250/30,250}=416.7V



這時：電容C1的分壓為Min{30*250/20,250}= Min{375,250}=250v



電容C2的分壓為Min{20*250/30,250}= Min{166.7,250}=116.7v

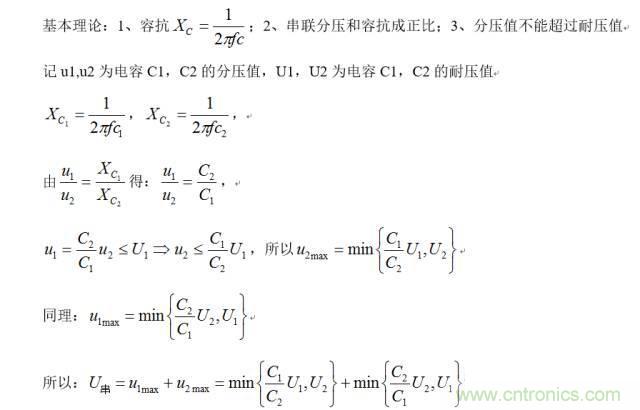

下文為推導過程：





上述是無極性電容的串聯、並聯容量和耐壓計算。而對於有極性的電解電容
，則不是簡單地套用上述計算方法，而有四中情況：



1、電解電容同極性並聯：此時電容的並聯容量和耐壓值公式仍然適用。





２、電解電容反極性並聯：此時因為無論如何總存在一個電容處於反向壓降狀態，不能使用。





3、電解電容同極性串聯：此時電容的串聯容量和耐壓值公式仍然適用。





4、電解電容反極性串：



用電容表測量是對的，在大電流
、大da功gong率lv的de情qing況kuang下xia是shi不bu能neng使shi用yong的de，或huo者zhe是shi壽shou命ming很hen短duan的de。因yin為wei有you一yi個ge電dian容rong處chu於yu反fan接jie狀zhuang態tai
，漏lou電dian流liu會hui逐zhu漸jian增zeng大da
，電dian極ji板ban會hui逐zhu漸jian被bei腐fu蝕shi
，這zhe樣yang的de電dian容rong能neng行xing嗎ma？而er且qie由you於yu存cun在zai一yi個ge電dian容rong反fan接jie，其qi耐nai壓ya值zhi為wei0，串聯後的耐壓值也最多等於正向接通的電容的耐壓值
，不能適用串聯耐壓公式，更不能簡單地相加了。





如果，我們沒有足夠大容量的無極性電容，也沒有足夠耐壓的有極性的電容。

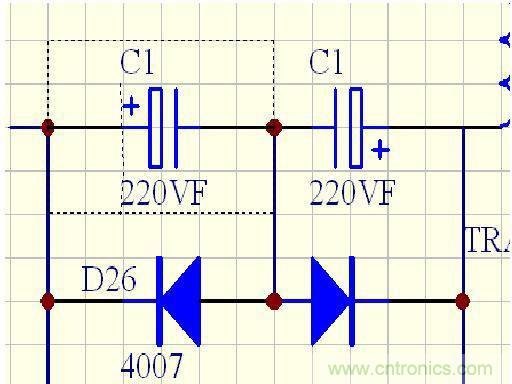

采用下圖改進，可以增加壽命，這個是有道理的。能增加壽命，但是總會有一個電容處於反向壓降
，雖然電壓不高（二極管壓降），但是電解電容會沒有影響嗎？我們需要評估電容反向時間的壽命折損。



而且別忘了耐壓不是兩個電容的耐壓值之和
，而隻能取較小的耐壓值。
